Equipamento de ensaio de tensão de 12 kVA Frequência de potência Resistir para ensaio elétrico

Equipamento de ensaio de tensão resistente à frequência de potência

1Principais características
A série CQSB de transformadores de teste de alta tensão tem as características de tamanho pequeno, peso leve e forte versatilidade.Para além dos equipamentos amplamente utilizados em várias câmaras (estações) de ensaio de alta tensão, grandes e pequenasA consola de ensaio constitui, em conjunto, um dispositivo de ensaio completo de resistência à tensão e à frequência de potência.

2- Área de aplicação
Realizar um teste de resistência à tensão de corrente alternada para equipamentos de funcionamento do sistema de energia, um teste de desempenho de isolamento para ferramentas de isolamento e cumprir os requisitos do teste de resistência à tensão de frequência de 60 kV.Este conjunto de equipamentos é utilizado principalmente para 10kV interruptor resistir teste de tensãoTeste da tensão de referência AC e da rede de distribuição rural, etc.

3Condições de utilização
1) Altitude: ≤ 1000 m
2) Temperatura ambiente: -20°C+50°C
3) Umidade relativa do ar: ≤ 80%, sem condensação
4) Resistência aos sismos: ≤ 8
5) Aceleração horizontal do solo 3,0 m/s2, aceleração vertical do solo 1,5 m/s2
6) A forma de onda da tensão da fonte de alimentação é uma onda senoidal real e a taxa de distorção da forma de onda é inferior a 3%
7) Configurar um ponto de aterragem fiável, resistência de aterragem < 0,5Ω
8) Local de instalação: interior e exterior

4. seguir as normas técnicas
Norma de ensaio GB 50150-2016 Engenharia de instalação de equipamentos elétricos
Q/CSG1205019-2018 Regulamento relativo à aceitação da entrega de equipamentos de energia
Parte da GB 26861-2011 Regras de Trabalho de Segurança da Energia Elétrica para Laboratórios de Alta Tensão
DL 5009.3-2013 Normas de segurança de trabalho para a construção de energia elétrica Parte 3: Subestação
Transformador de ensaio JB/T9641
Reator GB10229
GB1094.1 GB1094.5 Transformador de potência
GB/T.311.1 Isolamento e coordenação dos equipamentos de transmissão e transformação de energia de alta tensão
GB/T16927.1 Tecnologia de ensaio de alta tensão Parte I Requisitos gerais de ensaio
GB/T16927.2 Tecnologia de ensaio de alta tensão Parte 2 Sistema de medição
GB7328 Medição do nível sonoro de transformadores e reatores
Guia de ensaio do transformador de potência GB/T509
Nível de proteção do compartimento GB4208
GB/T191 Marca gráfica de embalagem, armazenagem e transporte
DL/T 848.2 Condições técnicas gerais aplicáveis aos equipamentos de ensaio de alta tensão Parte 2: Equipamento de ensaio de alta tensão de frequência de potência
GB5273 Terminais para transformadores, aparelhos eléctricos de alta tensão e buchas
GB/T11920 Condições técnicas gerais aplicáveis aos dispositivos de controlo centralizado das partes eléctricas das centrais eléctricas
Tecnologia de ensaio de alta tensão IEC60-1
DL/T 846.1 Requisitos técnicos gerais para o equipamento de ensaio de alta tensão Parte 1: Sistema de medição do divisor de alta tensão

5. A composição do conjunto completo de equipamentos

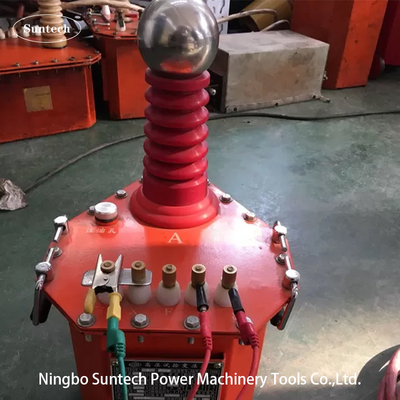

1) Transformador de ensaio de CA inflável CQSB ((J)-12kVA/60kV/0,2kV 1 conjunto
2) 1 console (incluindo o regulador de tensão) TC-12kVA/0,22kV
3) Resistência de limitação de corrente de protecção BHR- 0.2A/0.6kΩ 1 pc

6Parâmetros técnicos globais
1) Capacidade nominal: 12 kVA;
2) Fornecimento de energia de trabalho: 220 V;
3) Frequência de trabalho: 50 Hz;
4) Tensão de saída nominal: 60 kV (AC);
5) Corrente de saída nominal: 0,2 A
6) Nível de isolamento: manter durante 10 minutos sob carga nula 1,1 vezes a tensão nominal, todas as partes são normais;
7) Forma de onda: onda senoidal
8) Distorção da forma de onda: < 3%
9) Tempo de funcionamento: 5 minutos de trabalho contínuo sob capacidade nominal;
10) Aumento de temperatura: o aumento de temperatura de cada componente em condições de funcionamento nominal é ≤ 65K;
11) Estabilidade de alta tensão, pequenas flutuações aleatórias, ≤ 1% quando a tensão da fonte de alimentação muda ± 10%
12) O transformador de ensaio e a consola são estruturas separadas
13) Vida útil dos equipamentos: mais de 10 anos;
