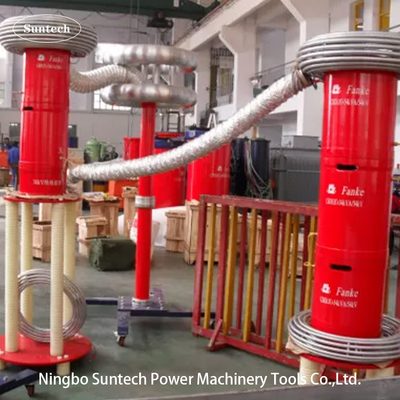

Equipamento de ensaio de cabos HV de 35 KV a 132 KV para ensaio de tensão de resistência de CA

Equipamento de ensaio de cabos 35KV /132KV Hv 30-300Hz, Resonante Resistência à Tensão

Características
1Este equipamento de resistência à tensão tem pequeno volume, peso leve e sistema de teste portátil.
2A fonte de alimentação adota 220V fonte de alimentação de fase única ou 380V fonte de alimentação única, que é conveniente para a coleta de energia no local.
3O reator adota a colagem seca de epóxi, que é bonita e fiável, adequada para todos os tipos de cabos.
4Equipar com tecnologia patenteada de baixa harmonia, inferior a 5% do padrão internacional e proteger o transformador principal, gerador e outros equipamentos de danos harmônicos de alta tensão.
5. Equipar com a função de monitoramento de valor de pico de acordo com o padrão internacional, que pode monitorar a forma de onda de teste de alta tensão em tempo real.
6Fácil de operar, grande ecrã LED.
7Com a sua própria impressora micro, imprimir e salvar dados de teste a qualquer momento.

Aplicação:
Sistema de ressonância de frequência variável
Equipamento de ensaio de tensão resistente à frequência do gerador;
Equipamento elétrico de subestação sistema de ensaio de tensão de resistência

I. Utilização do produto:

Este modelo de conjunto de ensaio CHX-810KVA/54KV, 135KV é concebido para cabos XLPE de 35KV e 110KVAC no localsuportar o ensaio de tensão com a tecnologia de circuito de ressonância de frequência variável; a tensão de ensaio máxima não é superior a 54 KV ou 135 KV; a frequência de ensaio: 30-300 Hz; o ciclo de funcionamento não é superior a 60 minutos.Pode ajudar os clientes a realizarem testes preventivos ou testes de entrega em AC resistir ao teste de tensão para cabos XLPE de 35KV dentro de 5 km e classe 132KV dentro de 1 km .

O intervalo de ensaio do conjunto é o seguinte:

1. 5 km de cabo de 35 kV/300 mm2, capacidade testada ≤ 0,97 uF, frequência de ensaio 30-300 Hz, tensão de ensaio 52 kV, tempo de ensaio 60 min.

2, 1km deCabos de 132 kV/630 mm2, capacidade testada ≤ 0,201 uF, frequência de ensaio 30-300 Hz, tensão de ensaio 128 kV, tempo de ensaio 60 min.

II. Dados técnicos gerais

1. Capacidade nominal: 810 kVA;
2. Potência de entrada: tensão trifásica de 380 V, frequência de 50 Hz;
3. Voltagem nominal: 54 kV; 135 kV;
4. Corrente nominal: 15A; 6A;
5. Frequência de trabalho: 30-300 Hz;
6. Forma de onda de saída do dispositivo: onda senoidal
7. Taxa de distorção da forma de onda: taxa de distorção da forma de onda da tensão de saída ≤ 1%;
8. Tempo de funcionamento: 60 minutos contínuos permitidos sob carga nominal; sobrepressão 1,1 vezes 1 minuto;
9. Aumento de temperatura: aumento de temperatura ≤ 65 K após operação contínua durante 60 minutos sob carga nominal;
10. Fator de qualidade: o próprio dispositivo Q≥30 (f=45Hz);
11. Função de proteção: proteção contra a sobrecorrência, a sobrevoltagem e o flashover do produto de ensaio para o produto de ensaio (ver secção de alimentação de frequência variável para mais pormenores);
12. Precisão de medição: valor efetivo do sistema 1.5;

III. Principais componentes:
