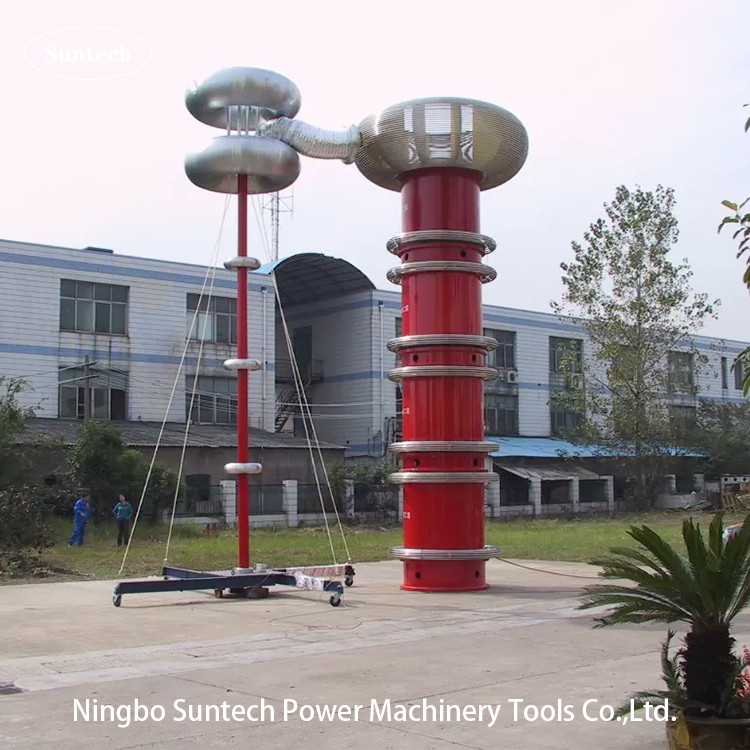

Conjunto de ensaio de ressonância da série 900 kV 4500 kVA com ecrã grande

Tabela relativa à utilização do equipamento durante o ensaio

2"Principais parâmetros técnicos do equipamento
Indicadores técnicos do sistema
Potência de entrada de trabalho nominal: 380 V±10% (trífase); 50 Hz
Potência de saída nominal da fonte de alimentação de frequência variável: 400 kW
Capacidade de saída nominal: 4500 kVA
Tensão de saída nominal: 900 kV
Número de fase de saída: fase única
Faixa ajustável de frequência: 20 Hz ∼ 400 Hz, quando a frequência é ajustada dentro da faixa definida, a tensão é de saída constante
Resolução da frequência de saída: 0,01 Hz
Instabilidade da frequência de saída: ≤ 0,05%
A forma de onda da tensão de saída é uma onda senoidal: taxa de distorção da forma de onda ≤ 1,0%
Tempo de funcionamento: 60 minutos de funcionamento contínuo sob capacidade nominal
Nível de isolamento: resistir à tensão durante 1 minuto a menos de 1,1 vezes a tensão nominal
Fator de qualidade: Q> 60 (f=30Hz)
Capacidade de alimentação de frequência variável: 400 kW (amplificador linear push-pull)

3Funções principais do sistema:
1) A fonte de alimentação de frequência variável adota um circuito de amplificador de potência linear, que tem uma saída de onda senoidal perfeita e baixa distorção da forma de onda
2) Com função de regulação automática de estabilização de tensão
3) Segura e confiável. Uma variedade de proteções são integradas neste dispositivo, incluindo: proteção contra avarias de descarga, sobre-voltagem, proteção contra a configuração de sobre-corrente, proteção contra curto-circuito de saída,Proteção de arranque zero, proteção do circuito do amplificador do braço de ponte, proteção da curva de potência, etc. Quando qualquer tipo de proteção aparecer,O dispositivo bloqueia imediatamente a tensão de saída de ensaio e corta a fonte de alimentação do circuito principal para garantir a segurança do pessoal de ensaio., o produto testado e o sistema de ensaio
4) O sinal de medição de alta tensão é transmitido por fibra óptica para isolar completamente os circuitos de alta e baixa tensão
5) Dois modos de controlo: automático/manual
6) Display de cristal líquido de 320*240 pontos e vários ratos giratórios proporcionam uma interface homem-máquina amigável, operação e fiação fáceis e rápidas, e realmente "apenas olha para ele"
7) Display de tensão, corrente e frequência síncrono
8) A frequência de saída é continuamente ajustável no intervalo de 20-300 Hz
9) A tensão de saída pode ser regulada continuamente no intervalo de 0~350 V
10) Função de ensaio de tensão resistente por ressonância
11) Com a função de pesquisa automática de frequência de ressonância, várias faixas de frequência de varredura automática de frequência podem ser definidas

4Função de exibição do sistema:
1) Com um ecrã grande, pode indicar: tensão de saída, corrente de saída, frequência, temperatura ambiente, temperatura do ar de saída, forma de onda da tensão de saída da fonte de alimentação de frequência variável,Data e hora, tempo de contagem regressiva, informações sobre falhas, etc.;
2) Tem a função de definir parâmetros de ensaio, tais como a tensão e o tempo de ensaio;

5Outras características do produto:
1) O equipamento cheio de óleo do dispositivo não produz vazamento de óleo.
2) Todas as cascas metálicas do dispositivo são resistentes à ferrugem e tratados anti-corrosivo, e o revestimento é uniforme e bonito. Os principais componentes têm placas de nome de aço inoxidável e sinais terminais.
3) O dispositivo pode ser armazenado, montado e desmontado no interior e no exterior; a função de protecção é completa.do dispositivo estão a 1.1 vezes a tensão nominal, e se a amostra lateral de alta tensão recair sobre o solo durante o ensaio,Não causará lesões pessoais e o equipamento de ensaio não causará tensões mecânicas e térmicas prejudiciais.O desempenho eléctrico está danificado ou danificado.
4) Cada parte do equipamento tem uma placa de identificação que corresponde à norma nacional, as palavras e os símbolos são claros e duráveis,e a placa de identificação é claramente visível quando o equipamento estiver em funcionamento normal.
