Lugar de origem: | Ningbo, China |
Marca: | Ningbo Suntech Power |
Certificação: | ISO9001 |
Número do modelo: | CHX-810KVA/54KV,135KV |
Quantidade de ordem mínima: | Uma unidade |
---|---|
Preço: | Negotiable |
Detalhes da embalagem: | Exportação Casca de madeira padrão sem fumigação |
Tempo de entrega: | 25 a 45 dias úteis |
Termos de pagamento: | T/T |
Habilidade da fonte: | 10 unidades/2 meses |
Princípio de ensaio: | Circuito de ressonância de frequência variável | Artigo do teste: | Teste de resistência a tensão AC abaixo de 52KV, 132KV |
---|---|---|---|
Capacidade máxima: | 810 KVA | Máximo Tensão: | 54KV, 135KV |
Característica de conceção: | Tipo portátil, peso unitário mais leve, especial para instalação e teste no local | Componente: | Fonte de alimentação V/F, transformador de excitação, reactor de teste modular mais leve e divisor d |
Frequência do ensaio: | 30-300Hz | Ciclo de trabalho: | 60 minutos |
Precisão do teste: | Não Menos de 1,5% | Forma de onda da saída: | Boa onda senoidal |
Comprimento de ensaio do cabo: | 5 km de cabo de 35KV, 1 km de classe 132KV | Norma de ensaio: | IEC 60060-1:2010;IEC 62271-203:2011 para SIG, IEC 60840:2011 para cabo XLPE; |
Realçar: | Teste de alta tensão portátil,Kit de ensaio de alta tensão de 810 KVA,Equipamento de ensaio de cabos HV de 132 KV |

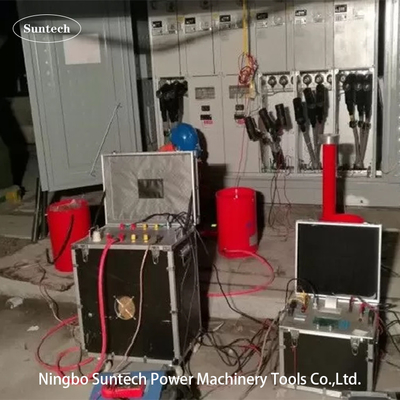

Conjunto de ensaio de tensão de ressonância de frequência variável portátil, para teste de cabos de 35 KV e 132 KV
I. Utilização do produto:
Este modelo de conjunto de ensaio CHX-810KVA/54KV, 135KV é concebido para cabos XLPE de 35KV e 110KVAC no localsuportar o ensaio de tensão com a tecnologia de circuito de ressonância de frequência variável; a tensão de ensaio máxima não é superior a 54 KV ou 135 KV; a frequência de ensaio: 30-300 Hz; o ciclo de funcionamento não é superior a 60 minutos.Pode ajudar os clientes a realizarem testes preventivos ou testes de entrega em AC resistir ao teste de tensão para cabos XLPE de 35KV dentro de 5 km e classe 132KV dentro de 1 km .
O intervalo de ensaio do conjunto é o seguinte:
1. 5 km de cabo de 35 kV/300 mm2, capacidade testada ≤ 0,97 uF, frequência de ensaio 30-300 Hz, tensão de ensaio 52 kV, tempo de ensaio 60 min.
2, 1km deCabos de 132 kV/630 mm2, capacidade testada ≤ 0,201 uF, frequência de ensaio 30-300 Hz, tensão de ensaio 128 kV, tempo de ensaio 60 min.
II. Dados técnicos gerais
III. Principais componentes:
CN | Nome dos componentes | Tipo e especificação | Qty. | Cada peso | Cada Dimensão |
1 | Potência de frequência variável | FKVF-30kW/380V | 1 peça | 35 kg | 480*480*520 mm |
2 | Transformador de excitação | CQSB(J)-30kVA/2,5KV,5KV | 1 peça | 130 kg | 550*550*580mm |
3 | Reator de ensaio de ressonância HV | CHX ((kf) -81kVA/27kV/34H | 10 peças | 75 kg | D480*H520 mm |
4 | Divisor de capacidade | TRF-150kV/2000pF | 1 conjunto | 30 kg | D200*H1250 mm |
5 | Acessórios de ensaio especiais | 1 conjunto |
IV. Princípio de ensaio:
VF: Fonte de energia de frequência variável T: Transformador de excitação
L: Reator de ensaio Cx: Equipamento ensaiado MOA1: Retentor de relâmpagos
C1,C2: divisor de tensão ((C1 é o braço de alta tensão,C2 é o braço de baixa tensão))
V. Painel principal de software de medição e controlo:
Nota: Este é o painel de software antes do teste de início para a configuração de parâmetros
VI.Acessórios
VII. Outro modelo facultativo
1. Para o ensaio no local do SIG
Modelo | Voltagem nominal | Corrente de saída nominal | Capacidade de produção nominal |
Aplicação (A partir de 45 Hz) |
Capacidade de produção: | 27 KV*5 | 1A | 135 KVA | Para 72,5 KV e inferior a GIS |
Capacidade de produção: | 27 KV*5 | 1A | 135 KVA | Para 72,5 KV e inferior a GIS |
Capacidade de produção: | 27 KV*8 | 1A | 216 KVA | Para 123 KV e abaixo do SIG |
Capacidade de produção de energia | 27KV*10 | 1A | 270 KVA | Para 145 KV e inferior a SIG |
Capacidade de produção: | 275 KV | 2A | 275 KVA | Para 170 KV e abaixo do SIG |
Exigências especiais podem ser feitas por encomenda |
2Para o ensaio no local do cabo XLPE de 45 KV
Modelo | Voltagem nominal | Corrente de saída nominal | Capacidade de produção nominal | Aplicação máxima |
CHX-108/54 | 54 KV | 2A | 108 KVA | Cabos de 45 kV≤1km |
CHX-216/54 | 54 KV | 4A | 216 KVA | Cabo de 45 kV≤2km |
CHX-324/54 | 54 KV | 6A | 324 KVA | Cabos de 45 kV≤3km |
CHX-432/54 | 54 KV | 8A | 432 KVA | Cabo de 45 kV≤4km |
CHX-540/54 | 54 KV | 10A | 540 KVA | Cabos de 45 kV≤5 km |
CHX-1080/54 | 54 KV | 20A | 1080 KVA | Cabo de 45 kV≤10 km |
Exigências especiais podem ser feitas por encomenda |
3Para o ensaio no local do cabo XLPE de 66 KV
Modelo | Voltagem nominal | Corrente de saída nominal | Capacidade de produção nominal | Aplicação máxima |
CHX-160/80 | 80 KV | 2A | 160 KVA | Cabos de 66 kV≤0,5 km |
CHX-320/80 | 80 KV | 4A | 320 KVA | Cabos de 66 kV≤1km |
CHX-640/80 | 80 KV | 8A | 640 KVA | Cabos de 66 kV≤2km |
CHX-960/80 | 80 KV | 12A | 960 KVA | Cabo de 66 kV≤3km |
CHX-1280/80 | 80 KV | 16A | 1280 KVA | Cabos de 66 kV≤ 4 km |
CHX-1600/80 | 80 KV | 20A | 1600 KVA | Cabos de 66 kV≤5 km |
CHX-3200/80 | 80 KV | 40A | 3200 KVA | Cabos de 66 kV≤10 km |
CHX-9600/80 | 80 KV | 120A | 9600 KVA | Cabos de 66 kV≤20 km |
Exigências especiais podem ser feitas por encomenda |
VIII. Tabela de norma de ensaio de isolamento no local da IEC 60840:2011 para cabos XLPE
