Equipamento de ensaio AC de alta tensão ultraleve, conjunto de ensaio Hipot portátil para cabo curto

Transformador de Teste de Frequência de Potência Ultra Ligeira, Conjunto de Teste de Resistência à Voltagem AC, Tipo Portátil

I. Descrição do produto

O transformador de teste de frequência de potência ultraleve da série CQSB é utilizado principalmente para testes de resistência à tensão de frequência de potência AC ou DC para equipamentos elétricos HV, componentes elétricos,Materiais de isolamento por sistema de energia elétrica, empresas industriais e de mineração, transportes,unidades de investigação científica,especialmente para a transferência, revisão e ensaios preventivos em campo de pequenas e médias empresas
Equipamento elétrico de potência. funciona a frequência de potência50/60Hz. O reforço HV pode adotar isolamento SF6 ou isolamento de óleo ou isolamento de resina epóxi.

II. Aplicações:

• Frequência de potência Voltagem AC ou DC resistir ao ensaio de fábrica para tipos de equipamento eléctrico HV, componentes, materiais de isolamento
• Transferência de campo, revisão e ensaio de campo preventivo de equipamentos de energia elétrica de média e pequena dimensão.
• Teste de resistência à tensão AC para cabo curto
• Potência freqüência tensão suportar fonte de ferramentas de isolamento e botas de isolamento (luvas)
• Teste de CA para interruptores, transformadores, motores, etc.; amplamente utilizado para teste elétrico em várias fábricas e institutos.

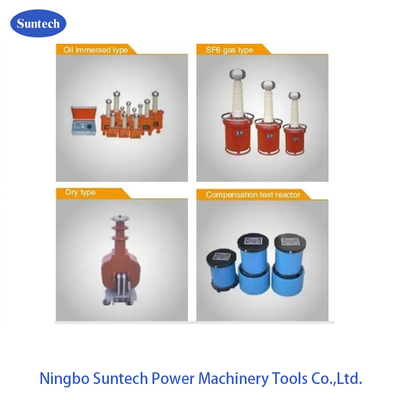

III. Tipos de reforço HV

• Transformador de ensaio imerso em óleo
• Transformador de ensaio inflável SF6
• Transformador de ensaio a seco
• Reator seco de tipo FKDK opcional com corrente ou tensão de compensação

IV. Funções de controlo universais

1. Isolamento a gás SF6 no reforço HV
2. Com motor de pistão
3. Exibição digital
4. Alta precisão
5. Alta resolução;
6. Temporização automática
7. Protecções completas
8. Alarme
9. Temporização automática

V. Componentes principais de um conjunto

• Cabine de controlo de regulação de tensão,
• Transformador de ensaio

VI. Acessórios opcionais:

• Indutor de compensação,
• Divisor de tensão (para medição da precisão da tensão de saída)
• Estaca de silício de retificação (para mudar a tensão AC para a tensão DC),
• Resistência de proteção (para proteção contra curto-circuito ou ruptura),
• Rodas de descarga (para descarga de tensão residual adsorvida),
• Espaço de esfera protetora ((para protecção da descarga no circuito de ensaio durante o aumento da tensão),
• Microammetro, etc. (para medição da precisão da corrente de fuga durante o aumento da tensão CC)

VII.Especialização técnicaEficácia:

1. Output: feito por ordem, onda senoidal,
2. Capacidade: feita sob encomenda
3. Intervalo de cronometragem: 0-999S
4. Precisão da medição da tensão:≤1,5% (F.S) + 3 picadas
5. Precisão de medição da moeda:≤1,5% (F.S) + 3 bites
6. Duração: 5 minutos à capacidade nominal
7. Voltagem de entrada:AC220V±10% 50/60Hz±1
8. Temperatura ambiente: -8°C ∼50°C
9. RH:85%, sem orvalho
10. Nível do mar acima: 1000 metros ou menos
