Lugar de origem: | Ningbo, China |
Marca: | Ningbo Suntech Power |
Certificação: | ISO9001 |
Número do modelo: | CQSB-500KVA/500KV |
Quantidade de ordem mínima: | Uma unidade |
---|---|
Preço: | Negotiable |
Detalhes da embalagem: | Exportação Casca de madeira padrão sem fumigação |
Tempo de entrega: | 45 a 75 dias úteis |
Termos de pagamento: | T/T, L/C |
Habilidade da fonte: | 5 unidades/2 meses |
Princípio de ensaio: | Circuito do transformador de ensaio de frequência de potência | Norma de ensaio: | IEC60060-1:2010 |
---|---|---|---|
Capacidade máxima: | 500KVA | Máximo Tensão: | 500 kV |
Utilização: | Teste AC Hipot Na Fábrica Inspecção de Qualidade Para Transformadores de Potência, Comutadores Isola | Componente: | Consola de controlo, regulador de tensão, transformador de ensaio tipo cilindro, resistência de prot |
Frequência do ensaio: | 50Hz ou 60HZ | Ciclo de trabalho: | 60 minutos ou feito sob encomenda |
Precisão do teste: | Não Menos de 1,0% | Forma de onda da saída: | Ondas sinusoides puras |
Característica de conceção: | Projeto livre de PD, teste de frequência de potência pura, transformador de teste de tipo cilindro, | ||
Realçar: | Equipamento de ensaio de alto potencial de 500 KVA,Sistemas de ensaio de transformadores CA livres PD,Sistemas de ensaio de transformadores AC de frequência de potência |
Sistemas de ensaio de transformadores CA livres PD, Sistemas de ensaio de transformadores HV livres PD
I. Descrição e aplicação dos produtos:
O sistema de transformador de teste de frequência de potência livre da série CQSB PD é usado principalmente para resistir à tensão de frequência de potência para produtos de eletricista e materiais de isolamento ou estrutura de isolamento.Também é usado para PD de energia livre freqüência de teste de alimentação de objetos de teste, tais como transformador, indução mútua, arrester,etc. é amplamente utilizado no departamento de fabricação de eletricista, departamento de operação de energia, instituição de P & D e instituição de ensino superior.O divisor de tensão do sistema tem terminal de acoplamento do sinal PD, através equipado com 2 ou 4 canais PD analisador (opcional), detecção PD para objeto de teste pode ser realizado.

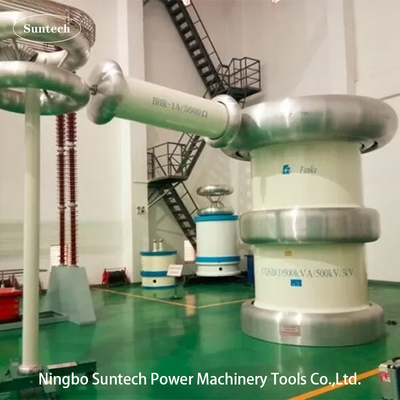

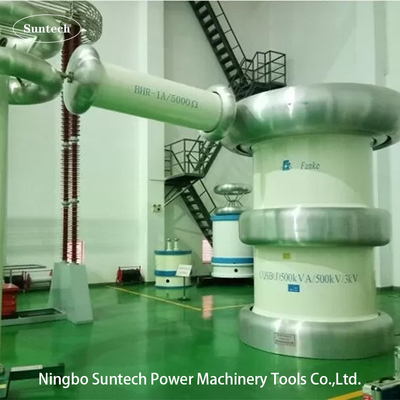

O modelo CQSB-500KVA/500KV possui dois transformadores de ensaio de tipo cilindro em série em ligação a uma tensão de ensaio de saída de 500KV e uma corrente de ensaio de 1A.
Até agora, este conjunto de testes tinha formado muitos modelos serializados diferentes de acordo com diferentes aplicações de teste de resistência à votage. O modelo semelhante pode ver outro modelo típico na seguinte cláusula.
II. Principais componentes:
Por exemplo, modelo CQSB-500KVA/500KV
CN | Nome dos componentes | Tipo e especificação | Qty. | Cada peso | Cada Dimensão |
1 | Consola de controlo | FKGB-500KVA | 1 peça | 180 kg | 1200*420*820 mm |
2 | Armário de regulação de tensão elétrica | DT-500KVA | 1 peça | 2500 kg | 1100*1050*1250 mm |

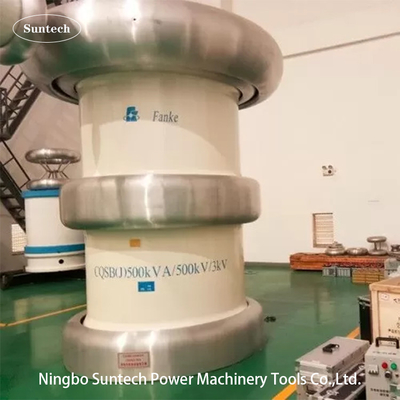

3.1 | Primeiro.Tipo de cilindro empilhável Transformador de ensaio | CQSB-500KVA/250KV | 1 peça | 3000 kg | D1200*H2800 mm |
3.2 | SegundoTipo de cilindro empilhável Transformador de ensaio | CQSB-250KVA/250KV | 1 peça | 2400 kg | D1200*H2500 mm |
4 | Resistência de protecção | BHR-1A/500KV | 1 peça | 120 kg | D380*L850mm |
5 | Divisores de tensão com capacitância de acoplamento | TJF-500KV/500pF | 1 conjunto | 200 kg | D320*H6000mm |
6 | Acessórios de ensaio especiais | ||||
Nota: Os requisitos especiais podem ser feitos por encomenda. |
III. Objetos aplicáveis
IV. Características técnicas
V. Figura de ligação de ensaio (por exemplo: modelo CQSB-500KVA/500KV):
VI. Vantagens
VII. Dados técnicos gerais:
VIII. Outros componentes facultativos
IX. Outro modelo típico
1Tipo de transformador único:
Modelo |
Capacidade nominal (KVA) |
Fornecimento de entrada LV ((KV) | Tensão de saída nominal ((KV) |
Dimensão do transformador do cilindro D× H(mm) |
Peso (kg) |
CQSB-1.5KVA/50KV | 1.5 | 0.22 | 50 | φ430*580 | 65 |
CQSB-2.5KVA/50KV | 2.5 | 0.22 | 50 | φ280*500 | 70 |
CQSB-3KVA/50KV | 3 | 0.22 | 50 | φ300*510 | 72 |
CQSB-5KVA/50KV | 5 | 0.22 | 50 | φ460*580 | 110 |
CQSB-5KVA/100KV | 5 | 0.22 | 100 | φ640*820 | 130 |
CQSB-10KVA/100KV | 10 | 0.22 | 100 | φ620*850 | 160 |
CQSB-50KVA/100KV | 50 | 0.4 | 100 | φ725*1100 | 500 |
CQSB-12KVA/120KV | 12 | 0.38 | 120 | φ750*1230 | 380 |
CQSB-15KVA/150KV | 15 | 0.38 | 150 | φ820*1220 | 500 |
CQSB-20KVA/200KV | 20 | 0.38 | 200 | φ1080*1700 | 900 |
CQSB-50KVA/250KV | 50 | 0.38 | 250 | φ1460*1520 | 1250 |
CQSB-75KVA/250KV | 75 | 0.38 | 250 | φ1460*1780 | 1450 |
CQSB-75KVA/500KV | 75 | 0.38 | 500 | φ2000*4850 | 6800 |
CQSB-100KVA/100KV | 100 | 0.38 | 100 | φ1000*1250 | 800 |
CQSB-100KVA/150KV | 100 | 0.38 | 150 | φ1410*1620 | 1700 |
CQSB-100KVA/250KV | 100 | 0.6 | 250 | φ1100*1450 | 1550 |
CQSB-125KVA/250KV | 125 | 0.38 | 250 | φ1540*2060 | 3460 |
CQSB-150KVA/150KV | 150 | 0.6 | 150 | φ1420*1620 | 2200 |
CQSB-2000KVA/500KV | 2000 | 3 | 500 | φ3000*4800 | 50000 |
2.Transformadores de cilindros empilháveis tipo:
Modelo |
Capacidade nominal (KVA) |
Fornecimento de entrada LV ((KV) | Tensão de saída nominal ((KV) |
Dimensão do transformador do cilindro D× H(mm) |
Peso (kg) |
CQSB-10KVA/2*50KV | 10 | 0.2 | 100 | φ410*980 | 200 |
CQSB-25KVA/2*125KV | 25 | 0.38 | 250 | φ1250*2200 | 890 |
CQSB-100KVA/2*200KV | 100 | 0.38 | 400 | φ1580*3650 | 2500 |
CQSB-150KVA/2*150KV | 150 | 0.38 | 300 | φ1600*3200 | 3980 |
CQSB-300KVA/2*150KV | 300 | 0.38 | 300 | φ1600*3800 | 4280 |
CQSB-250KVA/2*250KV | 250 | 0.38 | 500 | φ2220*6100 | 11200 |
CQSB-500KVA/2*250KV | 500 | 0.6 | 500 | φ2030*4600 | 18500 |
CQSB-600KVA/2*300KV | 600 | 3 | 600 | φ3200*8000 | 19000 |
CQSB-1200KVA/2*300KV | 1200 | 0.6 | 600 | φ3000*6200 | 28900 |
CQSB-1250KVA/2*125KV | 1250 | 3 | 250 | φ4500*3200 | 14500 |
CQSB-300KVA/2*300KV | 300 | 3 | 600 | φ2610*5600 | 10000 |
