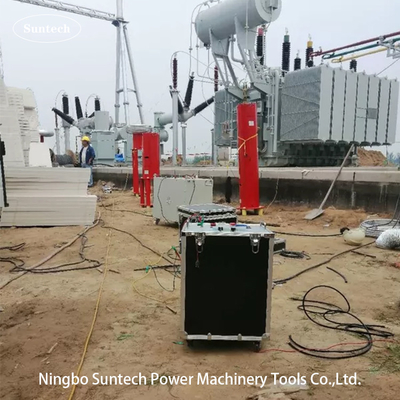

Sistema de ensaio de ressonância de alta tensão da série 100 kV portátil

Dispositivo de ensaio de ressonância em série

1- O assunto.
1.10 kV/300 mm2 de cabo, capacidade unitária de 0,37 uF/km, comprimento de cabo 1,4 km, capacidade de cabo testada de 0,153 uF, frequência de ensaio de 30-300 Hz, tensão de ensaio de 52 kV, tempo de tensão de 60 min;
2. Transformador de potência de 35 kV, frequência de potência AC, resistência ao ensaio de tensão, capacitância ≤ 0,02 uF, frequência de ensaio 45 ∼ 65 Hz, tensão de ensaio não superior a 68 kV, tempo de ensaio 1min;
3. AC resistir ao ensaio de tensão para interruptores e transformadores com níveis de tensão de 35 kV e inferiores, a frequência de ensaio é de 30-300 Hz, a tensão de ensaio não excede 100 kV e o tempo de ensaio é de 1min;
2Condições ambientais de utilização do dispositivo
1Temperatura ambiente: -5°C-45°C;
2. Umidade relativa: ≤ 90%, sem condensação;
3Altitude: ≤ 1000 m.
3Os principais parâmetros técnicos e funções do sistema
1Capacidade nominal: 108 kVA;
2Voltagem nominal: 27 kV; 100 kV;
3Corrente nominal: 4A; 1A;
4Fornecimento de energia: 220 V ± 10% monofase;
5Frequência de trabalho: 30-300 Hz;
6Resolução de frequência: 0,1 Hz; instabilidade de frequência: ≤ 0,1%;
7Tempo de funcionamento: 15 min de funcionamento contínuo é permitido sob potência nominal;
8. Aumento da temperatura: após 15 minutos de funcionamento contínuo a potência nominal, o aumento da temperatura de cada parte do dispositivo é ≤ 65 K;
9. Forma de onda de saída: onda sinusoidal, taxa de distorção da forma de onda < 1%;
10Fator de qualidade: o próprio dispositivo Q≥30 (quando f=45Hz);
11Protecção: com protecção contra sobrecorrência, sobrevoltagem e flashover (ver secção de alimentação por conversão de frequência para informações auspiciosas);
12Precisão de medição do sistema: valor efetivo 1.5.
