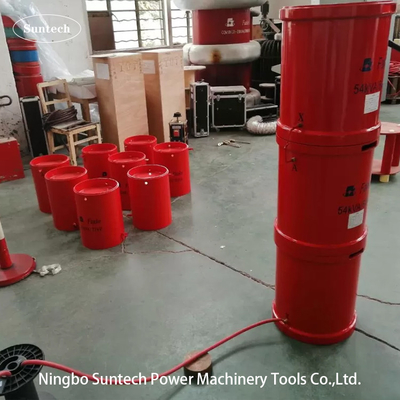

Tipo de modulação de frequência Sistema de ensaio de ressonância série 280kVA

Dispositivo de ensaio de ressonância em série de tipo de modulação de frequência

1- Área de aplicação do dispositivo
1. Cumprir o teste de resistência à tensão AC de cabo de 10kV/300mm2, a capacitância por unidade de comprimento é 0,3755μF/km, o comprimento do cabo é 2000m, a capacitância do cabo testado é 0,75μF,A tensão de ensaio é de 22 kV, e o tempo de ensaio é de 5 min;
2. Cumprir o teste de tensão do cabo AC de 35kV/240mm2, a capacitância por unidade de comprimento é de 0,175μF/km, o comprimento do cabo é de 1000m, a capacitância do cabo testado é de 0,175μF,A tensão de ensaio é de 52 kV, e o tempo de ensaio é de 180min;
3. Cumprir o teste de resistência à tensão AC de um cabo de 110kV/630mm2, a capacitância por unidade de comprimento é 0,1880μF/km, o comprimento do cabo é 100m, a capacitância do cabo testado é 0,188μF,A tensão de ensaio é de 128 kV, e o tempo de ensaio é de 60min;

2O dispositivo segue o padrão
GB10229-88 "Reactor"
GB50150-2016 "Regras de ensaio de entrega de equipamento de potência"
DL/T 596-1996 "Regulações de ensaio preventivo para equipamento de energia"
GB1094.1-GB1094.6-96 "Classe de proteção do gabinete"
GB2900 "Terminologia elétrica"
GB/T16927.1~2-1997 "Tecnologia de ensaio de alta tensão"
GB 191-2000 "Signos gráficos de embalagem, armazenamento e transporte"
JB/T 9641-1999 "Transformador de ensaio"
IEC 358 (1990) "Condensador de acoplamento e divisor de tensão de capacitância"
Q/WFK005-2005 "Transformador de ensaio" Fanke Company Enterprise Standard
Q/WFK008-2004 "Reactor de ensaio" Fanke Company Enterprise Standard

3Condições ambientais do dispositivo
1. temperatura ambiente: -5°C-+45°C;
2. Umidade relativa: ≤ 90%, sem condensação;
3Altitude: ≤ 1000 m.

4Em quarto lugar, os principais requisitos técnicos de desempenho do dispositivo.
1Capacidade nominal: 280 kVA;
2Voltagem nominal: 35 kV; 140 kV;
3Corrente nominal: 2A;
4Fornecimento de energia: 380 V ± 10%;
5Capacidade nominal da fonte de alimentação de frequência variável: 20 kW;
6Frequência de trabalho: 45-300 Hz;
7- precisão de ajuste de frequência: 0,01 Hz; instabilidade de frequência: ≤ 0,01%;
8. Tempo de funcionamento: 180 min de funcionamento contínuo é permitido sob potência nominal;
9. Aumento da temperatura: após uma operação contínua nominal de 180 minutos, o aumento da temperatura de cada parte do dispositivo é ≤ 65 K;
10. Forma de onda de saída: onda sinusoidal, taxa de distorção da forma de onda < 1%;
11Fator de qualidade: o próprio dispositivo Q> 30 (quando f=40Hz);
12Protecção: com protecção contra sobrecorrência, sobrevoltagem e flashover (ver secção de alimentação por conversão de frequência para mais pormenores);
13Precisão de medição: 1,5 valor efectivo.
