Sistemas de teste de ressonância de CA livre, sem corona induzida, resistem a tensão
I. Descrição do produto
O teste de resistência à tensão induzida (IVWT), também chamado de teste de resistência à sobrevoltagem induzida, ACSD, ACLD, DVDF, é um dos mais importantes testes dielétricos de transformadores de potência.IVWT é necessário teste de rotina e teste de aceitação na instalação para um transformador de potência de 110KV..

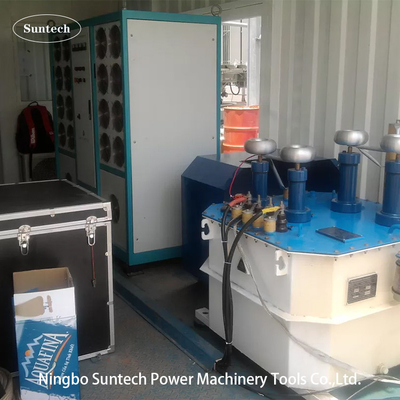

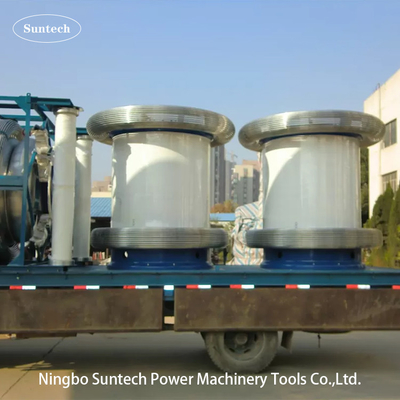

O sistema de teste de ressonância ligado em série FKWJF-300 de potência de frequência variável de descarga não parcial é composto por potência de frequência variável de descarga não parcial, transformador step-up,Reator de compensação e divisor de tensão capacitivoO sistema de ensaio de tensão de resistência induzida do transformador realiza o ensaio no modo de indução.Ele aplicou tensão para o lado LV do objeto de teste e produziu a grande corrente de excitação através da mudança da frequência do circuito de teste com a aplicação do princípio de ressonância paralelaO sistema de teste de ressonância ligado em série é constituído por uma fonte de energia de frequência variável, um transformador de excitação, um reator HV e um divisor de tensão capacitivo.O condensador e o reator do objeto de teste formaram uma conexão de ressonância serialO divisor de tensão está em ligação serial com o objeto de ensaio e é utilizado para medir a tensão de ressonância e agir como sinal de protecção contra sobrevoltagem.
Este sistema de teste não tem um problema de grande corrente de partida.A fonte de alimentação de pequena capacidade é capaz de cumprir o ensaio equivalente a 30 a 60 vezes a fonte de alimentaçãoIsto resolveu em grande medida o problema da fraca capacidade da potência de ensaio no local.
Os sistemas FKWJF de 300 kW podem fornecer uma única fase+35KV /150Hz~200Hz de corrente alternativa para testar o desempenho de isolamento de transformadores de potência até 630 MVA/220 kV entre as voltas das bobinas, camada a camada, ou seja, isolamento menor,incluindo isolamento uniforme e não uniforme.
Juntamente com o analisador de PD de 2 ou 4 canais e seus acessórios, o modelo FKWJF400KW também pode ser usado para teste de tensão induzida com medição de descarga parcial (IVPD).Parâmetros e acessórios de divisores HV, também pode realizar AC aplicado resistir teste de tensão através de circuito de ressonância LC dentro de 20 ~ 300Hz.
II. Principais características
- O dispositivo é seguro e confiável, que integrou todos os tipos de proteção, incluindo proteção contra sobrevoltagem, proteção contra sobrecorrência, proteção contra descarga (falha),Proteção após falha da potência de ensaio, protecção contra arranque de tensão zero, protecção contra sobreaquecimento, etc.
- Se as medidas de proteção forem aplicadas, o dispositivo bloqueará a saída de tensão de ensaio e desligará a corrente do circuito principal para assegurar a segurança do pessoal de ensaio, do objeto de ensaio e do sistema de ensaio.
- A operação é fácil e conveniente com uma simples ligação.
- Pequena dimensão, leve peso, manuseio flexível, adequado para utilização em campo.
- Adota controlo por microcomputador, que possui boa estabilidade de saída e elevada fiabilidade.
- A distorção da onda sinusoidal de alta tensão de saída é inferior a 1%, o que não causa danos ao objeto de ensaio.
III. Orientação de ensaio
Nota: A figura acima é um circuito de ligação para ensaio de tensão de resistência induzida e detecção de PD ao transformador de potência
Durante o ensaio PD e o ensaio de resistência à tensão indutiva, o transformador testado é semelhante a um grande objeto de ensaio capacitivo.A corrente reativa capacitiva do transformador é compensada pela corrente indutiva do reator compensadorA fonte de alimentação de frequência variável fornece ao sistema inteiro uma perda activa e uma pequena parte de perda reactiva.O divisor de tensão é instalado no terminal de saída HV do transformador de excitaçãoMedir a tensão no lado LV (baixa tensão) do transformador principal por um voltímetro de pico e calcular a tensão no lado HV de acordo com a relação de tensão do transformador principal.
A capacitância de bucha do transformador principal é usada como condensador de acoplamento.
Nota: A figura acima é um circuito de ligação para tensão de resistência AC aplicada com princípio de ressonância LC.

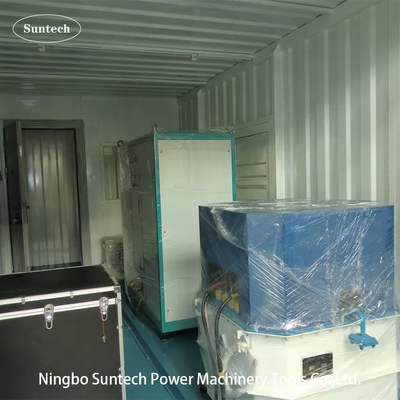

IV. Principais componentes
| Ponto |
Nome do produto |
Tipo e especificação |
Quantidade |
Observações |
| 1 |
Fonte de alimentação de frequência variável livre PD |
FKWJF-300kW |
1 peça |
|
| 2 |
Transformador de excitação livre PD |
CQSB ((J) - 300 kVA |
1 peça |
|
| 3 |
Reator de compensação livre de PD |
CHX ((kf) - 600 kVA/22 kV |
2 peças |
Para ensaio induzido |
| 4 |
Divisor de tensão capacitiva livre PD |
TRF-50kV/300pF |
1 conjunto |
Para a amostragem de PD |
| 5 |
Reator de ensaio HV |
CHX ((kf) - 500 kVA/200 kV |
2 peças |
Para resistência à tensão de ressonância |
| 6 |
Divisor de tensão de capacidade HV |
TRF-400kV-2500pF |
1 conjunto |
Para amostragem de tensão de ressonância |
| 7 |
Anel de corona para teste de PD para transformador de potência principal |
220 KV |
3 peças |
Para ensaios de PD |
Nota: a tabela acima é apenas um exemplo
V. Dados técnicos gerais:
1Condições de serviço
- Altitude acima do nível do mar ≤ 1000 m
- Temperatura ambiente: -10°C-45°C
- Humidade relativa ≤ 90%RH ((a 20°C)
- Utilização dos locais: interior e exterior
- Não existem metais corrosivos ou ar isolante ao redor do sistema
- Instalar e colocar em posição plana.
- Com um ponto de aterragem fiável, resistência ao solo < 0,5Ω
2Especificações técnicas
- Fornecimento de energia de entrada nominal: 380 V±10%, trifásico, 50 Hz
- Potência de saída nominal da fonte de alimentação de frequência variável: 300Kw
- Capacidade de saída nominal: 1000 kVA ((em ensaio de resistência à tensão de ressonância);
- 1200 kVA ((a tensão indutiva livre PD resistir estado de compensação)
- Tensão de saída máxima: 400 kV ou OEM
- Fase de saída: fase única
- Faixa de frequência variável: 20Hz~400Hz, frequência ajustável dentro desta faixa
- Resolução da frequência de saída: 0,01 Hz
- Instabilidade da frequência de saída ≤ 0,1%
- Tensão de saída de onda sinusoidal.
- Nível de PD do próprio sistema de ensaio≤10 pC
- Tempo de funcionamento: 90 min para o ensaio PD do transformador e 60 min para o ensaio de resistência à tensão de ressonância
- Nível de isolamento: 1 minuto a 110% da tensão nominal
VI.Acessórios
- Caixa de acessórios para acessórios de armazenagem
- Cabos de entrada de fonte de alimentação
- Cabos de saída de fonte de alimentação
- Cabos de saída de transformadores excitadores
- Cabos de aterragem do sistema
- Cabos paralelos do reator
- Cabos de medição HV (cabos de saída de sinal do divisor de tensão)
- Cabos de saída HV ((reactor para divisão, divisor para objeto de ensaio)
- Base de suporte do divisor
- Anel de corona para reator de ensaio e divisor
- São disponibilizados um relatório final de ensaio, um certificado de qualidade, um manual de utilização e uma lista de embalagens.
VII. Outro modelo típico
1 Modelo opcional para ensaio de tensão de resistência induzida
| Modelo de sistema |
Potência de saída |
Aplicação máxima |
| FKWJF-150KW |
150 kW |
Transformadores de potência de 66 kV |
| FKWJF-200KW |
200 kW |
Transformadores de potência de 110 kV |
| FKWJF-300KW |
300 kW |
Transformadores de potência inferior ou igual a 220KV/630MW |
| FKWJF-400KW |
400 kW |
Transformadores de potência de 220 KV/acima de 630 MW |
Exigências especiais podem ser feitas por encomenda
|
