Name: PD Conjunto de ensaio de ressonância de ácido acrílico livre Equipamento de ensaio de descarga parcial Não superior a 10 pC
Brand: Ningbo Suntech Power Machinery Tools Co.,Ltd.
SKU: Série FKWJF
Price: 285,715.00 USD
Availability: InStock

Características Galeria Descrição de produto Peça umas citações

Características

Especificações

Princípio de ensaio: Circuito de ressonância de frequência variável

Utilização: Teste de resistência à tensão induzida e descarga parcial

Característica de conceção: Tipo livre de PD, não mais de 10%

Componente: Fonte de alimentação V/F, transformador de excitação, reactor de teste modular mais leve e divisor d

Frequência do ensaio: 150 Hz ≈ 200 Hz ou 20 ~ 300 Hz

Ciclo de trabalho: 90 minutos ou 180 minutos

Precisão do teste: Não Menos de 1,5%

Forma de onda da saída: Boa onda senoidal

Especial para: Ensaio no local para transformadores de potência de grande capacidade da classe UHV

Modo de utilização do reator: Em série ou em conexão paralela

Norma de ensaio: Cálculo do número de veículos

Destacar:

Equipamento de ensaio de descarga parcial de 150 Hz

Conjunto de ensaio de ressonância de AC livre PD

Conjunto de ensaio de ressonância AC de frequência variável

Informação básica

Lugar de origem: Ningbo, China

Marca: Ningbo Suntech Power

Certificação: ISO9001

Número do modelo: Série FKWJF

Condições de Pagamento e Envio

Detalhes da embalagem: Exportação Casca de madeira padrão sem fumigação

Tempo de entrega: 65 a 90 dias úteis

Termos de pagamento: L/C, T/T

Habilidade da fonte: 5 conjuntos / 2 meses

Galeria

PD Conjunto de ensaio de ressonância de ácido acrílico livre Equipamento de ensaio de descarga parcial Não superior a 10 pC

Descrição de produto

Conjunto de teste de resistência à tensão de ressonância livre PD, resistência à tensão induzida por transformador e teste de descarga parcial

I. Descrição dos produtos:

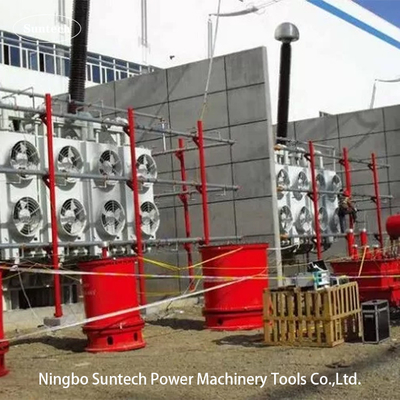

O sistema de ensaio da série FKWJF é utilizado principalmente para testes de resistência à tensão induzida por campo e descarga parcial de transformadores de potência de classe 110KV e superiores. This system adopts PD free push-pull variable-frequency power source technique which ensure fine sine wave and proper test frequency output during testing under iron core unsaturated condition of power transformer O sistema pode também ser concebido para testar cabos XLPE ou HV GIS de longa distância.As imagens acima são para o sistema de teste de resistência à tensão induzida do transformador e descarga parcial feito pela Fanke para testar o transformador de potência de 220KV no campo.

O teste de resistência à tensão induzida (IVWT), também chamado de teste de resistência à sobrevoltagem induzida, ACSD, ACLD, DVDF, é um dos mais importantes testes dielétricos de transformadores de potência.IVWT é necessário teste de rotina e teste de aceitação na instalação para um transformador de potência de 110KV..

II. Objetos aplicáveis

Transformadores com isolamento graduado de 110 KV
Transformadores da classe 220KV, 500KV, 750KV, 1000KV.
Os testes de resistência à tensão AC podem ser efectuados para SIG, transformadores, interruptores, buchas e cabos não superiores a 1000kv, se estiverem equipados com reactores HV de ressonância em série adequados.

III. Composição do sistema

PD fonte de alimentação de frequência variável de empurrão-puxa livre e gabinete de observação e controlo,
Transformadores de excitação livre de PD,
Reator de ensaio de compensação de perdas,
Instrumento de ensaio de descarga parcial
Divisor de tensão de acoplamento
Acessórios de ensaio necessários

IV. Características técnicas

Circuito de amplificador de potência linear, saída de onda sinusoidal completa, pouca distorção de onda.
Proteção múltipla inclui:proteção contra avarias de descarga, proteção contra sobrevoltagem, proteção contra curto-circuito de saída, proteção contra posição nula de arranque, proteção contra circuito de amplificação do braço da ponte,Qualquer tipo de proteção acima trabalha, a saída de tensão será bloqueada imediatamente a fonte de alimentação do circuito principal será cortada para garantir a segurança do pessoal,Objetos testados e sistema de ensaio.
A fonte de sinal do dispositivo é produzida a partir de um chip dedicado, a estabilidade de frequência de saída pode ser tão alta quanto 0,0001Hz.e a tensão de saída é controlada por um único chip que garante o grau de instabilidade da tensão inferior a 1%.
Com função de regulação dos parâmetros de ensaio, tais como a tensão e o tempo de ensaio, métodos de controlo automáticos e manuais.
Com função de regulação automática de estabilização de tensão, saída constante de tensão quando a regulação de frequência está dentro do escopo definido.
Opticamente controlado, isolado completamente HV e circuitos de controle de baixa tensão.
Ajustável continuamente numa faixa de frequência de ensaio de 20 ∼ 400 Hz e com função de busca automática da frequência de ressonância.
Display LCD e múltiplos ratos rotativos controlados, interface humano-computador amigável, simples e conveniente para operação e desenho de fio.
A fonte de alimentação de frequência variável é protegida por um material magnético de alta permeabilidade com capacidade de resistência a fortes perturbações do campo elétrico e de assegurar a precisão e estabilidade da medição.
Este dispositivo pode ser equipado com um veículo de ensaio especial e um recipiente juntos

V. Dados técnicos gerais:

1 Capacidade da fonte de alimentação de frequência variável: 3kW~450kW ((Facultativo De acordo com o modelo do sistema);

2 Voltagem de entrada nominal: 380V ± 10%,50Hz de três fases

3 Tensão de saída nominal do sistema de ensaio: Max até 1200KV ((Pode ser feita uma especificação especial por encomenda)

4 Corrente nominal de saída do sistema de ensaio: pode ser feita sob encomenda

5 Frequência de ensaio de saída: 20-400 Hz

6 O próprio nível de PD: ≤ 5 pC sob a tensão de saída nominal

7 Forma de onda de saída: onda senoidal padrão, fator de desvio da forma de onda ≤ 1%

8 Grau de instabilidade da tensão de saída: ≤ 1,0%

9 Grau de instabilidade da frequência de saída: ≤ 0,05%

10 Nível de ruído: ≤ 65 dB

11 Nível de isolamento: Terreno terminal de saída/entrada ≥ 3kV/AC/1min

12 Ciclo de trabalho: ≥ 3 horas ((Pode ser feita uma especificação especial por encomenda)

13 Aumento de temperatura admissível: trabalho contínuo 3 horas com carga nominal, não superior a 70 K

Nota:Pode ser feita uma especificação especial por encomenda.
