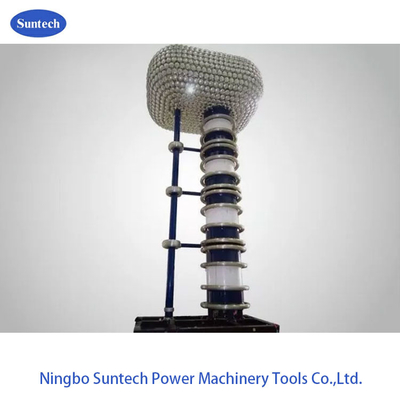

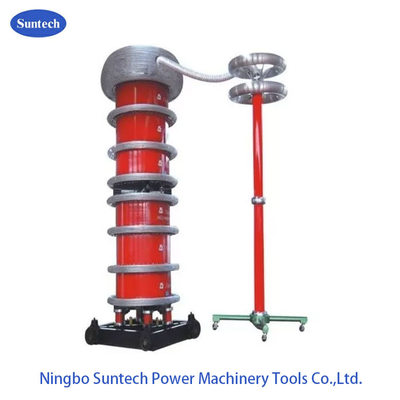

Sistema de ensaio de ressonância AC de frequência de potência para ensaios rotineiros de CVT EHV e CB

V. Dados técnicos gerais:

1. Modo de circuito de ressonância: Resonância em série com indutividade variável
2. Modelo de sistema: feito sob encomenda
3. Fornecimento de energia de entrada: 380±10% ((single-phase),50Hz/60Hz
4. Capacidade nominal de produção: feita sob encomenda
5. Tensão de saída nominal: não superior a 800 KV
6. Corrente de saída nominal: feita sob encomenda
7. Nível de PD em si: não superior a 10%
8. Faixa de frequências: 50/60 Hz
9. Forma de onda de tensão de ressonância de saída: onda senoidal pura
10. THD da forma de onda de saída: ≤ 1%
11. Nível de isolamento: inferior a 1,1 vezes e mantendo 1min, normal
12. Ciclo de trabalho: 30 minutos em condições de funcionamento inferiores à corrente nominal;
13. Fator de qualidade do próprio conjunto de ensaio: Q≥30;
14. Aumentar a temperatura: menos de 65 K durante 30 minutos de corrente nominal de trabalho;
15. Nível de ruído: não superior a 65 dB
16. Estrutura do reactor: imerso em óleo com tipo de tanque de ferro, indutividade ajustável

1. A potência reativa é totalmente compensada, a potência do equipamento e a potência é apenas inferior a 1/10 do equipamento medido; com volume menor e mais leve em comparação com o equipamento da mesma capacidade.
2. Com grande capacidade de saída e pequena capacidade de potência, baixo custo, fácil de operar e manter seguro.
3. Circuito de filtro de corrente típico, a distorção da tensão de saída (THD) é muito pequena
4. A corrente de curto-circuito após flashover ou avaria é apenas menos de 1/10 (1/Q) da corrente medida, pode efetivamente evitar o dano ao ponto de falha após a avaria.
5. Automático explodir o arco após flashover, é um processo longo e estável para recuperar a tensão de ressonância serial, seguro.

VII. Função

1. Função de controlo e indicação a distância para a lacuna entre o núcleo de ferro e o reactor:O sensor de lacuna está instalado no reator, que lê diretamente a lacuna do núcleo de ferro no console para guiar a operação.
2. Função de desaceleração automática quando o tempo de resistência é superior:Quando o tempo de resistência acabar, o sistema desliga automaticamente.
3. Posição zero fechado, zero de início de ação:Se o regulador de tensão não estiver na posição zero, então o botão de saída HV não pode ser fechado, garantindo que o sistema passe de zero.
4. Proteção contra sobrecorrência:O sistema é com relé de sobre corrente, que é de alta anti-interferência, ação rápida, proteção do objeto de teste contra danos de sobre corrente.
5. Super tensão e flash do objeto de ensaiosobre funções de proteção:Este sistema adota uma placa eletrónica de protecção contra sobrevoltagem e flash-over, protege o objeto de ensaio contra sobrevoltagem e flash-over.grande discrição e ajuste inconveniente da tensão de proteção da esferaA configuração da protecção contra sobrevoltagem é ajustável manualmente, e a exibição digital é directa, conveniente e precisa.A proteção contra flash-over mostra a variação de acidente do atraso de queda do sinal de descargaO sistema de medição de velocidade é de elevada precisão, evitando eventuais erros de movimento por variação acidental de aumento do atraso.
6. Função de monitorização em tempo real dos dados de ensaio:É capaz de monitorizar a tensão lateral HV, a corrente e a tensão lateral LV, a corrente, que é mais direta para visualizar o estado do ensaio.
7. Display digital da função de ressonância e bloqueio do circuito quando não for de ressonância e intensificar:
8. Ele pode exibir diretamente o estado de ressonância do sistema por fator de potência. Se o sistema não está no ponto de ressonância, ele deve pressionar o botão fechar para intensificar.,Solte o botão fechar, clique no botão subir/descer para subir ou descer.
9. Paragem de emergênciaAplicar o interruptor de travagem de emergência:A energia principal será cortada imediatamente para proteger a segurança do pessoal de teste e do equipamento..

VIII.Acessórios

• Caixa de acessórios para acessórios de armazenagem
• Cabos de ligação da consola de comando e do regulador de tensão
• Cabos de ligação de um ragulador de tensão e de um transformador excitador
• Cabos de saída de transformadores excitadores
• Cabos de aterragem do sistema
• Cabos paralelos do reator
• Cabos de saída HV ((reactor para divisão, divisor para objeto de ensaio)
• Cabos de medição HV (cabos de saída de sinal do divisor de tensão)
• São disponibilizados um relatório final de ensaio, um certificado de qualidade, um manual de utilização e uma lista de embalagens.

IX. Modelo facultativo
