Frequência de Potência AC Resonante Resistir Teste de Voltagem, Frequência de Potência Resonante Unidade de Controle Inteligente
I. Descrição do produto
Sistema de controlo inteligente de ressonância de frequência de potência da série CHXT (L), baseado no sistema de controlo manual, realizado pelo IPC com controlo PLC, definir a operação, controlo,Monitorização e protecção num dos sistemas de controlo inteligente.
Combinado com o sistema de ressonância de série de frequência de potência, este sistema pode fazer teste de resistência à tensão de corrente alternada de conclusão totalmente automática para várias unidades geradoras, capacitores de montagem, cabos de alimentação e GIS,TC, isolantes, ferramentas de isolamento, barras de transmissão, etc. nos fabricantes de equipamentos de energia
II. Aplicação e utilização
- A unidade de medição e controlo do circuito de ensaio de tensão de ressonância AC de frequência de potência.
- Substituir o antigo console tradicional para aumentar a eficiência do teste de alta tensão e melhorar o monitoramento e a proteção durante o teste de resistência de ressonância.
III. Principais componentes da unidade:

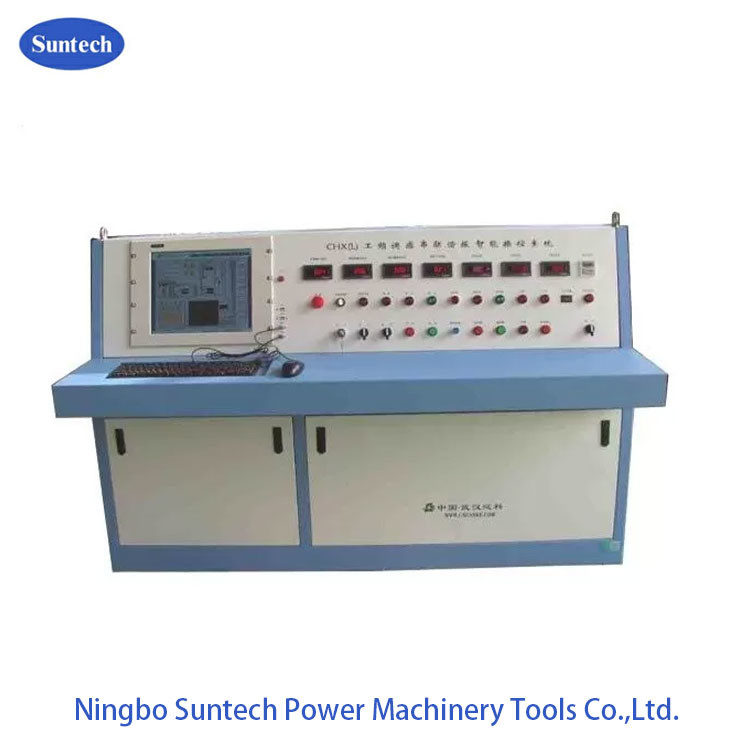

- Consola de controlo de ressonância inteligente

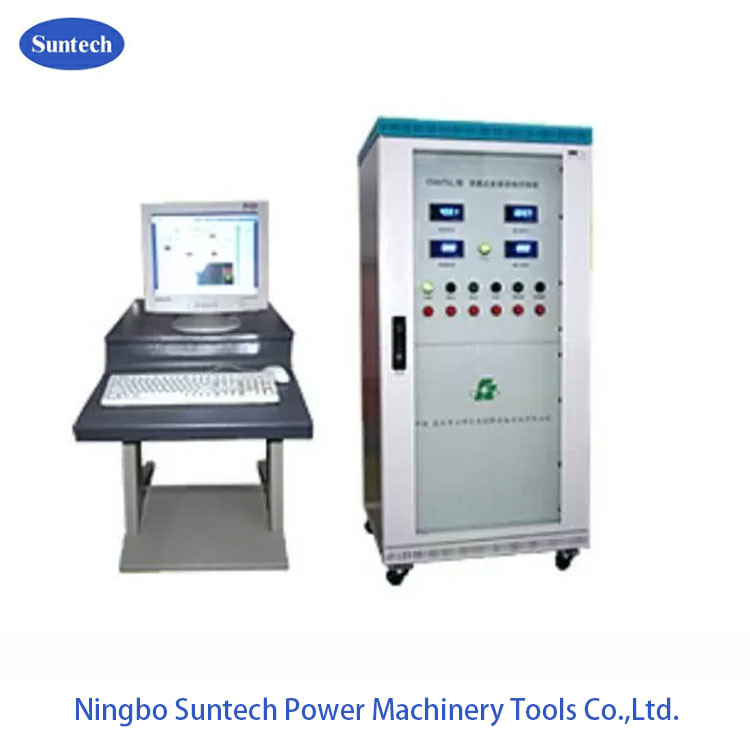

- Armário de regulação de tensão elétrica
- Computador PLC (concebido integralmente ou concebido com arranjo externo, opcional)
- Grupo de cabos de ligação
- Luzes de alarme externas
IV. Funções principais:
1Função de manipulação perfeita:
- Função de ensaio automático programável
- Busca automática de pontos de ressonância
- Função de rastreamento do ponto de ressonância durante o aumento gradual
- Função de limitação de HV
- Função de rastreamento durante a resistência à tensão
- Intervenção manual em qualquer momento durante o ensaio automático
- Regulação variável da velocidade de aumento gradual com a faixa de velocidade de 2~5Kv/s
2- Função de medição e exibição da data
Elementos de exibição:
1 Tensão de potência, corrente;
2 Tensão de saída, corrente de regulação da tensão;
3Voltagem do lado HV;
4 Esfriamento do núcleo de ferro;
5 Q Valor;
6 COSø Valor Grau harmónico;
Curva 7u→t.
3Auto-verificação do estado real e da função de exibição
- A exibição de sua própria manipulação é para facilitar o monitoramento do usuário. Durante o teste, ele é automaticamente monitorado a situação de execução pelo PLC, e uma vez que qualquer falha ele pára para processamento.
4Função protetora
- Isolamento de comunicações por fibra óptica
- Proteção contra flashover
- Protecção contra sobrevoltagem
- Perda de protecção da amostragem HV
- Proteção de limitação HV
- Proteção dos travões de emergência
5.Função de gestão de dados
- Base de dados no sistema pode reter vários dados de teste histórico. pesquisa flexível e simples facilitam os usuários a julgar o status do objeto de teste em dados de histórico e criar o arquivo do objeto de teste.
V. Dados técnicos gerais:
- Modo de circuito de ressonância: Resonância em série com indutividade variável
- Modelo de sistema: feito sob encomenda
- Fornecimento de energia de entrada: 380±10% ((single-phase),50Hz/60Hz
- Capacidade nominal de produção: feita sob encomenda
- Voltagem nominal de saída:fabricada sob encomenda
- Corrente de saída nominal: feita sob encomenda
- Faixa de frequências: 50/60 Hz
- Forma de onda de tensão de ressonância de saída: onda senoidal pura
- THD da forma de onda de saída: ≤ 1%
- Nível de isolamento: inferior a 1,1 vezes e mantendo 1min, normal
- Ciclo de trabalho: 180 minutos em condições de funcionamento inferiores à corrente nominal;
- Nível de ruído: não superior a 65 dB
- Estrutura do reactor: imerso em óleo com tipo de tanque de ferro, indutividade ajustável
VI. Descrição das funções
- Função de controlo e indicação remoto para a lacuna do núcleo de ferro do reator:O sensor de lacuna está instalado no reator, que lê directamente a lacuna do núcleo de ferro no console para guiar a operação.O interruptor de limitação do intervalo e o indicador também estão instalados.
- Função de desaceleração automática quando o tempo de resistência for terminado: o tempo de resistência adota um temporizador numérico.
- Se o regulador de tensão não estiver na posição zero, então o botão de saída HV não pode ser fechado.Asegurando que o sistema passe de zero.
- Proteção contra sobrecorrência: O sistema é equipado com um relé de sobrecorrência, que é de alta anti-interferência, de ação rápida, proteção do objeto de ensaio contra danos causados por sobrecorrência.
- Funções de protecção contra sobrevoltagem e flash-over do objeto de ensaio: Este sistema utiliza uma placa de protecção eletrónica contra sobrevoltagem e flash-over, protege o objeto de ensaio contra sobrevoltagem e flash-over.É rápido., estável e fiável, ultrapassando a instabilidade, grande discretião e ajuste inconveniente da tensão de protecção da abertura de esfera.Display digitalA proteção contra flash-over amostra a variância de acidente do atraso de queda do sinal de descarga, compara-a com o sinal básico e determina.É de alta precisão., evitando eventuais erros de movimento por acidente de variação de aumento do atraso.
- Função de monitorização em tempo real dos dados de ensaio: é capaz de monitorizar a tensão lateral HV, a corrente e a tensão lateral LV, a corrente, que é mais direta para visualizar o estado do ensaio.
- Display digital da função de ressonância e bloqueio do circuito quando não for de ressonância e intensificar:
- Ele pode exibir diretamente o estado de ressonância do sistema por fator de potência. Se o sistema não está no ponto de ressonância, ele deve pressionar o botão fechar para intensificar.,Solte o botão fechar, clique no botão subir/descer para subir ou descer.
- Paragem de emergência: Ativar interruptor de travagem de emergência.A energia principal será cortada imediatamente para proteger a segurança do pessoal de teste e do equipamento..
