Lugar de origem: | Ningbo, China |
Marca: | Ningbo Suntech Power |
Certificação: | ISO9001 |
Número do modelo: | CTT1000 |
Quantidade de ordem mínima: | Uma unidade |
---|---|
Preço: | Negotiable |
Detalhes da embalagem: | Exportação Casca de madeira padrão sem fumigação |
Tempo de entrega: | 10-15 dias úteis |
Termos de pagamento: | T/T, L/C |
Habilidade da fonte: | 10 conjuntos/mês |
Nome do produto: | Teste de localização de cabos | Appilcation: | Localização do cabo e detecção de profundidade |
---|---|---|---|
Frequência de Woking: | 500Hz, 1kHz, 8kHz, 33kHz, 66kHz, 93kHz | Max.Voltage: | Max.200V (valor máximo de CA) |
Fornecimento de energia: | Bateria de lítio recarregável incorporado | Carregador: | Entrada AC 100-240V, 50/60Hz, saída DC 8,4V, 2A. |
Peso: | Transmissor 2,2 kg, receptor 2,2 kg | Condição de trabalho: | -10-40°C. Umidade 5-90% RH, Altitude<4500m |
Realçar: | Teste de rastreamento de cabo de 500 Hz,Detector de profundidade de cabo subterrâneo,Conjunto de testadores de falhas de cabo 240V |
Teste de localização de identificadores de cabos subterrâneos, conjunto de teste de falhas de cabos, Teste de localização de cabos
I. Aplicação:

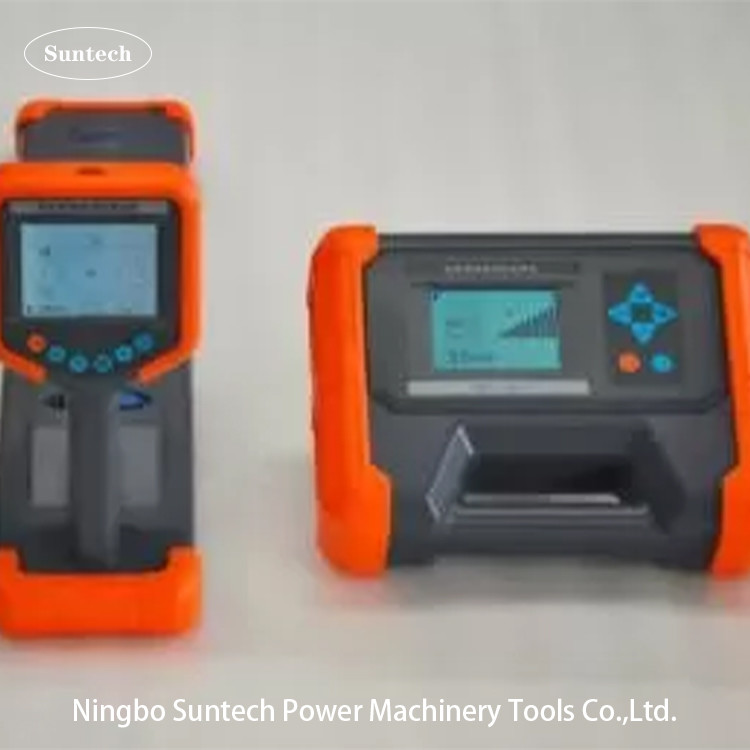

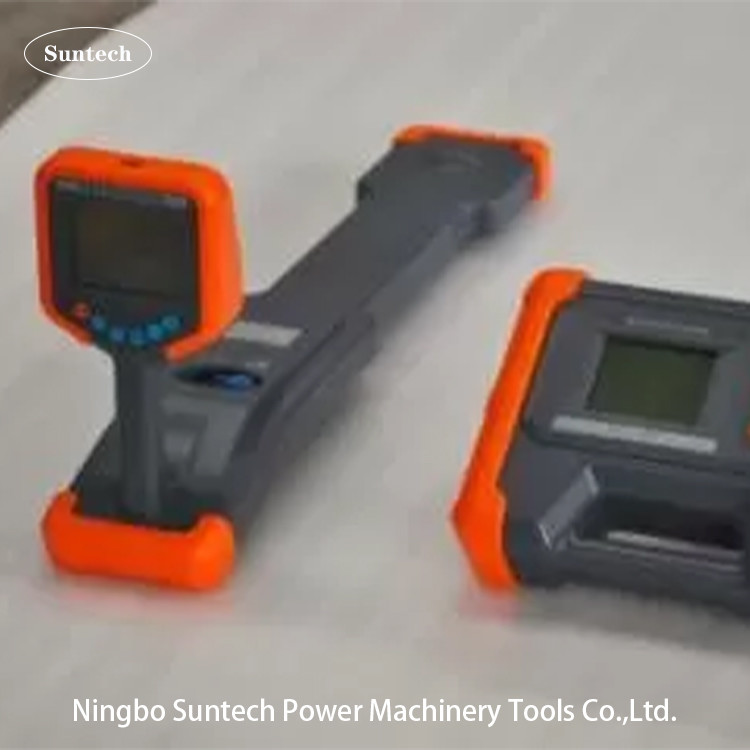

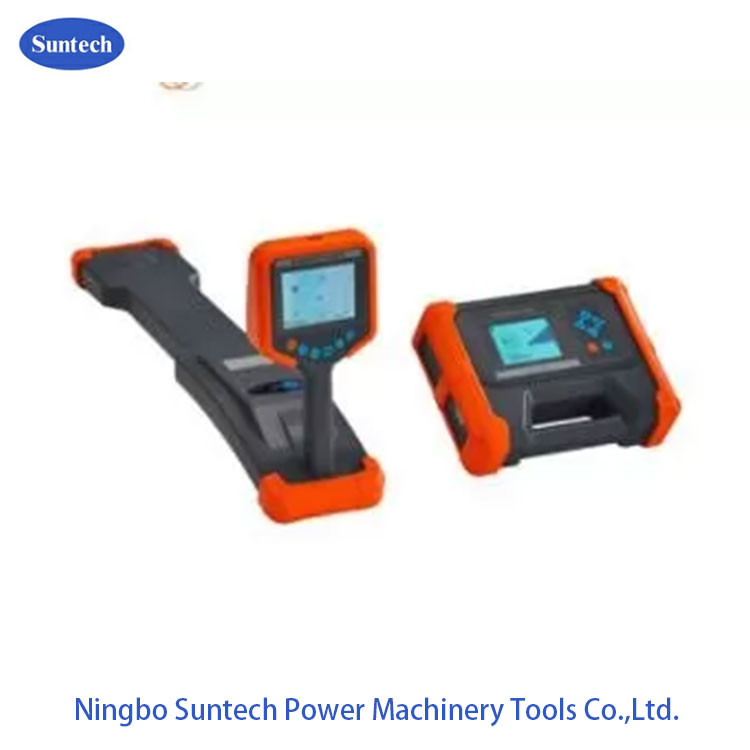

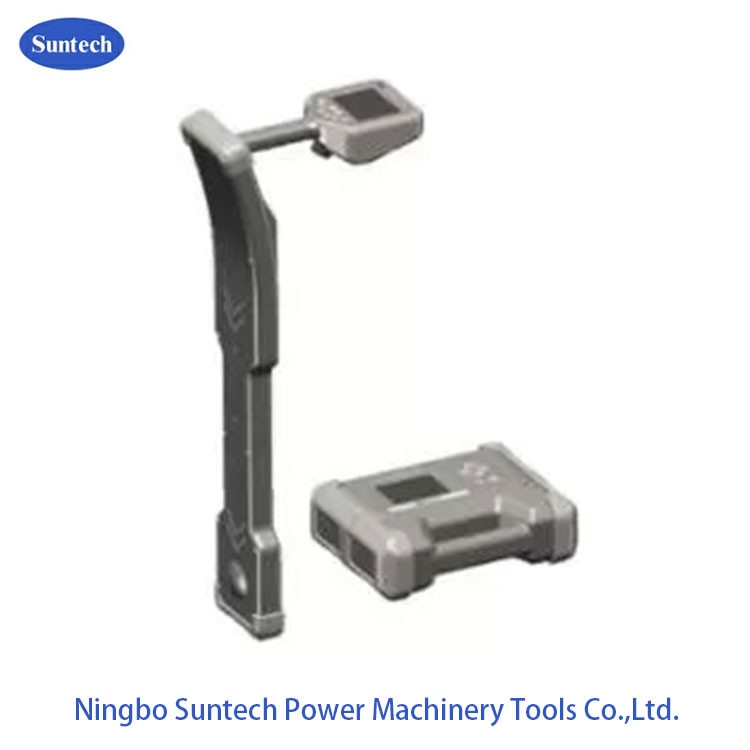

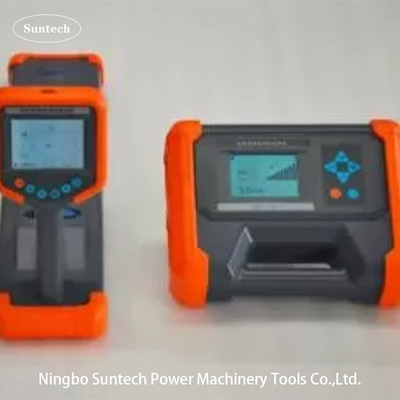

O testador de rastreamento de cabos CTT1000 é um sistema de detecção de tubulações subterrâneas de metais de alto desempenho composto por transmissores e receptores de sinal.levantamento de tubulações e medição de profundidade de tubulações metálicas e cabos subterrâneosPode realizar a identificação da singularidade com uma variedade de acessórios selecionados, bem como danos no isolamento de tubos e a procura de alguns tipos de falhas de cabos
II. Características
Display da bússola: exibe intuitivamente a localização do gasoduto e as direções esquerda e direita.
Rastreamento de sinais verdadeiros e falsos: medição da direção da corrente, rastreamento de sinais de erro corretos, eliminação de interferências de linha (algumas frequências).
Medições de profundidade e corrente, podem mostrar a curva histórica de intensidade do sinal.
Processamento de amostragem de alta precisão totalmente digital: estável e fiável, sensibilidade ultra-alta, forte capacidade anti-interferência,pode suprimir completamente a frequência de potência e a interferência harmônica de cabos e tubulações de corrente adjacentes.
Detecção de cabo em funcionamento: pinças de transmissão de alto desempenho, sinal de saída de acoplamento máximo para o cabo em funcionamento.
Identificação de cabos/tubos: as pinças flexíveis (opcionais) são fáceis de usar e dão resultados de identificação claros; os estetoscópios (opcionais) podem ser utilizados quando não for conveniente utilizar as pinças.
Determinação de falhas no solo: o reforço HV (opcional) aumenta a tensão de saída máxima para 1000V, usa o quadro A (opcional) para localizar os pontos de ruptura do isolamento do solo do gasoduto,Não há necessidade de ajustar zeroA seta indica a direcção do ponto de falha.
Frequências de detecção múltiplas: detecção ativa e detecção passiva.
Uma variedade de saída de sinal do transmissor: saída de ligação direta, saída de acoplamento da pinça, indução de radiação.
Alta potência de saída do transmissor, saída múltipla ajustável, correspondência automática de impedância e proteção.
Bateria de iões de lítio de grande capacidade,
Caixa robusta, leve e portátil.
III. Parâmetro técnico
Transmissor
Modo de saída: saída de ligação direta, indução de radiação, saída de engate da pinça (opcional), reforço HV de localização de falhas (opcional).
Frequência de saída: 640 Hz (frequência composta), 1280 Hz (frequência composta), 10 kHz, 33 kHz, 82 kHz, 197 kHz.
Potência de saída: Max.10W, 10 marchas ajustáveis, correspondência automática de impedância.
Voltagem de saída de ligação directa: máximo 150 Vpp.
Proteção contra sobrecarga e curto-circuito.
Interface homem-máquina: ecrã LCD de matriz de pontos 320 x 240.
Bateria incorporada: bateria de íons de lítio 18650 de 4 secções, nominal 7,4 V, 6,8 Ah.
Receptor
Modo de entrada: bobina receptor incorporada, CTs flexíveis de fixação (opcional), Estetoscópio (opcional), Dispositivo de detecção de falhas de tipo A (opcional).
Frequência de recepção: Frequência de detecção ativa para tubos: 640Hz, 1280Hz, 10kHz, 33kHz, 82kHz, 197kHz.;Frequência de potência Frequência de detecção passiva: 50Hz/60Hz e 250Hz/300Hz (configurável pelo utilizador).Frequência de detecção de RF passiva: a frequência central é de 10kHz, 33kHz, 82kHz, respectivamente.
Método de detecção de tubos: método de pico largo, método de pico estreito, método do vale sonoro.
Modo de identificação do cabo: TCs flexíveis de fixação (opcional), identificação automática e medição de corrente, identificação por estetoscópio (opcional).
Display LCD 320*240, mostra a amplitude do sinal, a direcção esquerda/direita, a indicação correcta/falsa, a curva histórica da intensidade do sinal, a profundidade, a corrente e o resultado.
Bateria incorporada, 2 secções 18650 bateria de íons de lítio, 7.4V, 3.4Ah.
Outros
Dimensões: Transmissor 280*220*90mm. Receptor 680*277*120mm.
Peso: Transmissor 2,3 kg. Receptor 2,0 kg.
Carregador: entrada AC100-240V, 50/60Hz, saída DC 8,4V,2A/3A.
Condições de trabalho: temperatura -10-40°C, umidade 5-90% RH, altitude <4500m.
IV. Acessórios normalizados
- Não, não. | Nome | Desenhos e instruções | Qty. |
1 | Cabo de ligação de saída do transmissor | 1 | |
2 | Exercício de aterramento | 2 | |
3 | Linha de extensão de aterragem | 1 | |
4 | Carregador | T padrão, transmissor e receptor devem ser carregados separadamente | 2 |
V. Acessórios opcionais (especificar no momento da encomenda)
- Não, não. | Nome | Desenhos e instruções |
1 | Cabo de ligação para os acessórios dos receptores. | Plug-in azul de 6 núcleos |
2 | Cabo de ligação para os acessórios do transmissor. | Fecho vermelho de 5 núcleos |
3 | CT de fixação para transmissor | |
4 | CT flexível para receptor | |
5 | Um quadro | |
6 | Reforço HV de detecção de falhas | |
7 | Estetoscópio em miniatura | |
8 | Estetoscópio de caule longo | |
9 | Rodas de detecção para estetoscópio de caule longo |
