Teste de identificação de cabo em tempo real, identificador de cabo, identificação da sequência de fases de cabo de alta tensão
I. Introdução do produto

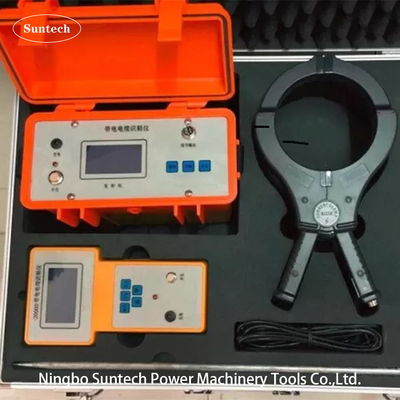

O teste de identificação de cabos a corrente FKSB-2000 é utilizado para identificar um cabo específico num conjunto de cabos durante a ereção, migração, manutenção e tratamento de falhas do cabo de alimentação.Possui as características de uma precisão, operação rápida e simples e ampla gama de aplicações. É um instrumento de ensaio indispensável para a construção e manutenção de cabos.
II. Princípio do produto
O instrumento é constituído por um transmissor de identificação de cabo, um receptor de identificação de cabo, um calibre de transmissão e um calibre de recepção e uma linha de ligação de sinal de saída.Ele tem uma saída de pulso de corrente de alta potência■ características de sinal de recepção no local clara, leve e flexível, alta sensibilidade, pode suprimir eficazmente a interferência de frequência de energia no local; julgamento preciso e rápido; circuito de proteção confiável,Não tem medo de curto-circuito de saída; grande mandíbula ф150 adequado para várias áreas de secção transversal cabo de alimentação; transformador interno de isolamento de alta potência,O operador não tem qualquer contacto elétrico direto com a redeQuando o cabo é identificado, não é necessário desconectar as duas extremidades do cabo do equipamento de distribuição de energia.O cabo pode ser identificado online enquanto o cabo estiver ligado, o que melhora a eficiência da identificação e reduz consideravelmente os efeitos directos e indirectos causados por interrupções de energia.
O transmissor e o receptor do instrumento de identificação de cabo em directo FKSB-2000 adotam a tecnologia de codificação e decodificação de chip único e a tecnologia PSK, amplamente utilizada no domínio da comunicação.Um sinal codificado por fase com um valor médio de 0 é transmitido na pinça de transmissão, e o receptor de chip único no receptor filtra o sinal recebido através de hardware e software e, em seguida, realiza a identificação de fase.Aponte a seta que emite o calibre e o calibre receptor para a extremidade do caboQuando o calibre do receptor prende um cabo, o amperímetro do receptor está orientado para a direita com uma indicação sonora e visual.e a direção de corrente é oposta à direção de corrente do cabo identificadoO cabo-alvo identificado é facilmente identificado a partir de vários cabos.Além disso,, uma vez que a intensidade da corrente de sinal no cabo identificado é a mesma, as pinças receptoras recebem a mesma intensidade do sinal eletromagnético ao longo do cabo,e o cabo identificado não é limitado pelo comprimento do cabo identificado.
III. Características
1. Combine a identificação de carregamento e a função de identificação não elétrica em uma só.mas também adequado para a identificação e julgamento do cabo com o pontoA operação é extremamente simples e conveniente de usar.
2O identificador do cabo é diferente do identificador convencional.O transmissor usa a tecnologia de chip único para codificar e alimentar o sinal transmitidoO receptor no receptor recebe o sinal, decodifica o sinal em fase codificada e identifica a fase.O cabo de destino é identificado a partir de um grande conjunto de cabos com base nas características da fase do sinal no cabo de destinoPor conseguinte, o desempenho do trabalho é confiável e o cabo ultra longo também pode ser discriminado com precisão.Apto para todos os tipos de cabos de alta e baixa tensão.
IV. Composição e função
O identificador é constituído principalmente pelas seis partes seguintes.
1. Transmissor de sinal: Um sinal eletromagnético de alta frequência que emite uma certa quantidade de energia, aplicada a um cabo de desligamento de energia pré-identificado ou ativo e produz uma corrente constante no cabo.
2Receptor de sinal: o sinal detectado pela pinça de engate é exibido sob a forma de comprimento da grelha, tamanho do número e zumbido.O operador faz um julgamento com base na intensidade do sinal recebido.
3. Apêndices de acoplamento: utilizados para transmitir e receber sinais eletromagnéticos (apêndices de transmissão e de recepção são utilizados de forma intercambiável).
4Carregador: Utilizado para carregar o transmissor e o receptor de sinal.
5. Linha de sinal diretamente ligada: É uma linha de dupla fixação vermelha e preta, que é usada para identificação de ligação direta de cabo de falha de energia.
6Conexão das pinças de engate: para pinças de engate ao transmissor e ao receptor de sinal
V. Principais características técnicas
5.1 Parte do transmissor
1. Sinal de saída: sinais sinusoidais de CA de saída de quatro frequências, a saber, baixa frequência, frequência intermédia, alta frequência e radiofrequência.
2Potência de saída: potência de saída constante, baixa, média e alta três (máximo não inferior a 6).
3Modo de saída: método de ligação directa, método de acoplamento.
4- Impedância de exibição: dentro de 25500 ohms.
5- Combinação de carga: Combinação automática.
6Interface de exibição: ecrã LCD chinês grande, ecrã gráfico, com luz de fundo.
7Fonte de alimentação: bateria recarregável de 1,2 V, com 6 secções, 500 vezes de carga e descarga.
8Tempo de espera: mais de 8 horas, aviso de alimentação.
9Sobreaquecimento e sobrecorrência: protecção automática.
10Temperatura de trabalho: -20 ° C - 50 ° C
11Volume: 265 × 125 × 210 mm
12Peso: 2 kg
5.2 Parte do receptor
1Frequência de recepção: recepção de sinais sinusoidais de corrente alternada de cinco frequências diferentes, nomeadamente baixa frequência, frequência intermédia, alta frequência, frequência de rádio, 50 Hz.
2Modo de recepção: pinças de acoplamento.
3Interface de sinal: interface digital, comprimento de raster e buffer de som
4Interface de exibição: ecrã LCD chinês grande, ecrã gráfico, com luz de fundo.
5Controle de ganho: ajuste manual, faixa dinâmica 000 - 100 dB.
6. comprimento de detecção: quando se conecta o cabo diretamente, o comprimento máximo é de 15 km. Quando se acopla o cabo, o primeiro acoplamento pode medir 3 km, e o acoplamento é infinitamente muitas vezes.
7Fonte de alimentação: bateria recarregável padrão 5a 1.2V 6 secções, carga e descarga 500 vezes.
8Tempo de espera: superior a 12 horas, aviso de alimentação.
9Sobreaquecimento e sobrecorrência: protecção automática.
10Temperatura de trabalho: -20 ° C - 50 ° C.
11Volume: 126 × 43 × 230 mm
12Peso: 1,0 kg
