Lugar de origem: | Ningbo, China |
Marca: | Ningbo Suntech Power |
Certificação: | ISO9001 |
Número do modelo: | MS6818 |
Quantidade de ordem mínima: | Uma unidade |
---|---|
Preço: | Negotiable |
Detalhes da embalagem: | Exportação Casca de madeira padrão sem fumigação |
Tempo de entrega: | 10 dias úteis |
Termos de pagamento: | T/T |
Habilidade da fonte: | 10Units/Month |
Utilização: | Detector de cabo subterrâneo, diagnóstico de falha de curto-circuito na linha de cabo. | ||
---|---|---|---|
Realçar: | Rastreador automático de fios subterrâneos,Detector de cabo subterrâneo de alta tensão,Rastreador de fios com transmissor |
Detector subterrâneo de cabos, Teste de falhas de curto-circuito de cabos, rastreador de fios avançado
I. Introdução ao produto
Os técnicos eléctricos encontram frequentemente a necessidade de rastrear cabos ou fiações, e muitas vezes precisam determinar qual fusível está ligado.Tubos de aquecimento ou cabos subterrâneosO detector de cabos pode ser de assistência ao utilizador.

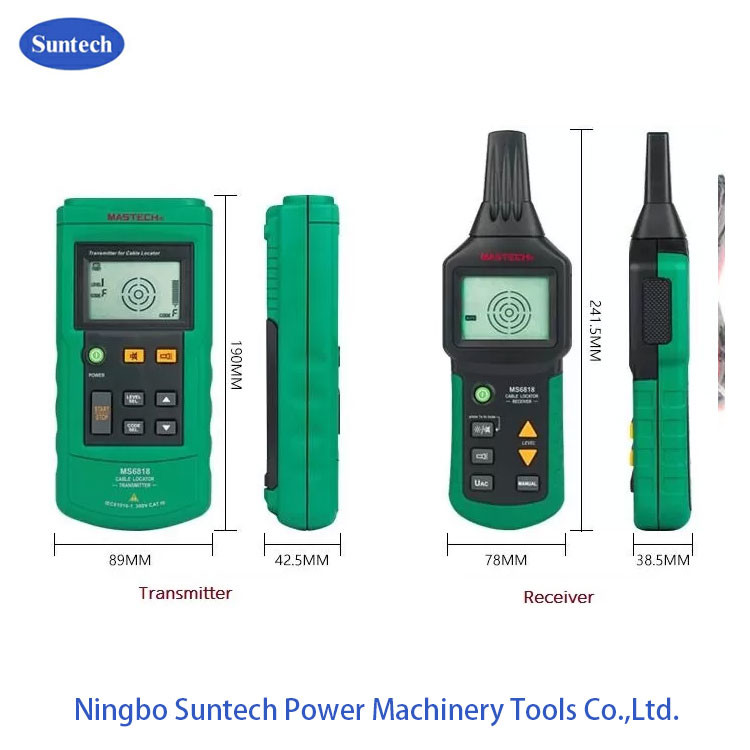

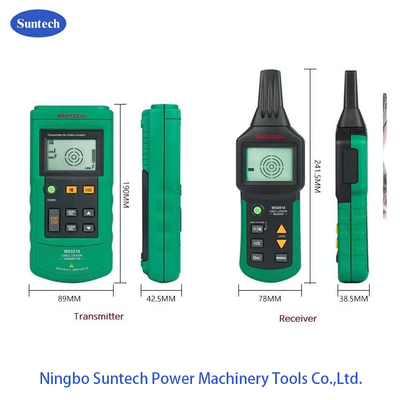

O testador MS6818 consiste num transmissor de sinal e num receptor, amplamente utilizado na construção e manutenção de cabos de comunicação, cabos de energia, tubos metálicos e muito mais.Cabos de condução de corrente e de tensão, circuitos elétricos, condutas, tubulações de água e aquecimento, fusíveis, interruptores podem ser localizados.A detecção é possível não só no subsolo, mas também em paredes e concreto.
II. Princípio de funcionamento

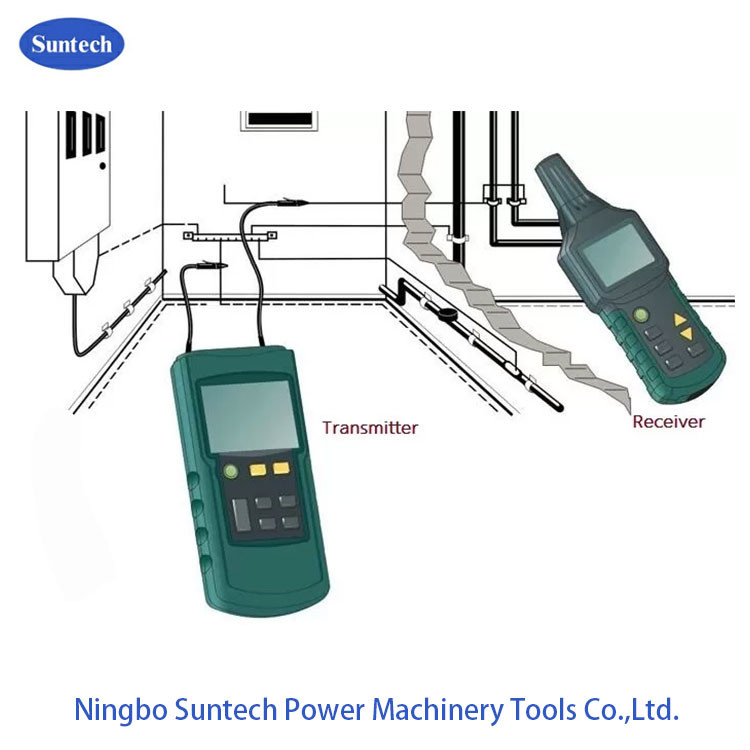

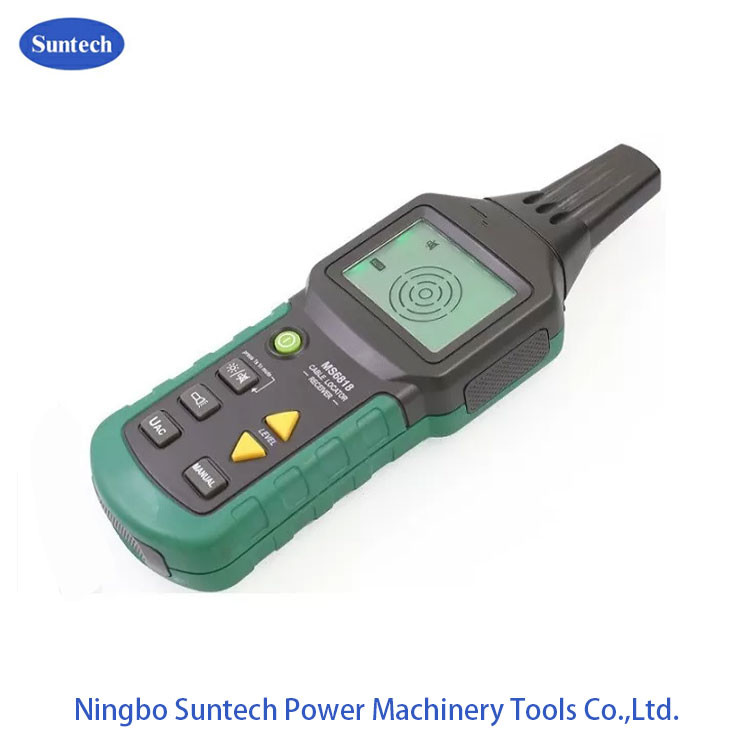

O detector de cabo inclui um transmissor e um receptor. O transmissor fornece uma tensão AC modulada para o cabo correspondente.O receptor está equipado com uma bobina., quando o receptor é colocado perto do condutor elétrico correspondente, o fluxo de sinal passará através da bobina e entrará no receptor.Este fenômeno também é conhecido como penetração da bobina.. produzirá uma tensão muito pequena na bobina, o circuito electrónico do receptor calcula esta tensão e a exibe no LCD.Isto garante que o sinal pode ser claramente recebido pelo receptor, evitando qualquer interferência nos campos, por exemplo, lâmpadas fluorescentes eletrónicas, causadas por lastro ou conversor.
III. Aplicação
Este instrumento é amplamente utilizado na construção de cabos de comunicação, construção de cabos de energia, construção de tubulações,O cabo de comunicação com circuito de alimentação e manutenção de linhas de aquecimento elétrico é uma ferramenta indispensável para o pessoal de construção e manutenção da linha de frente.
IV. Características técnicas
- Não.
V. Dados técnicos
CN | CONTEÚDO TÉCNICO | Dados |
1 | Faixa de detecção de tensão do transmissor | 12 V a 400 V (câmbio alternado/câmbio contínuo) |
2 | Frequência do sinal de saída do transmissor | 125 kHz |
3 | Tensão do transmissor | Max. 400 V (câmbio alternado/câmbio contínuo) |
4 | Profundidade do cabo testado do receptor | 0-2,5 m (muro/cabo subterrâneo) |
5 | Detecção da profundidade do receptor | 0-0,4 m |
6 | Condições ambientais: |
Ambiente de trabalho: 0~40°C Temperatura de armazenagem: -20°C a 60°C |
7 | Umidade relativa | Não mais de 80% sem condensação |
8 | Detecção do comprimento do objeto de ensaio | Max. 2000 m |

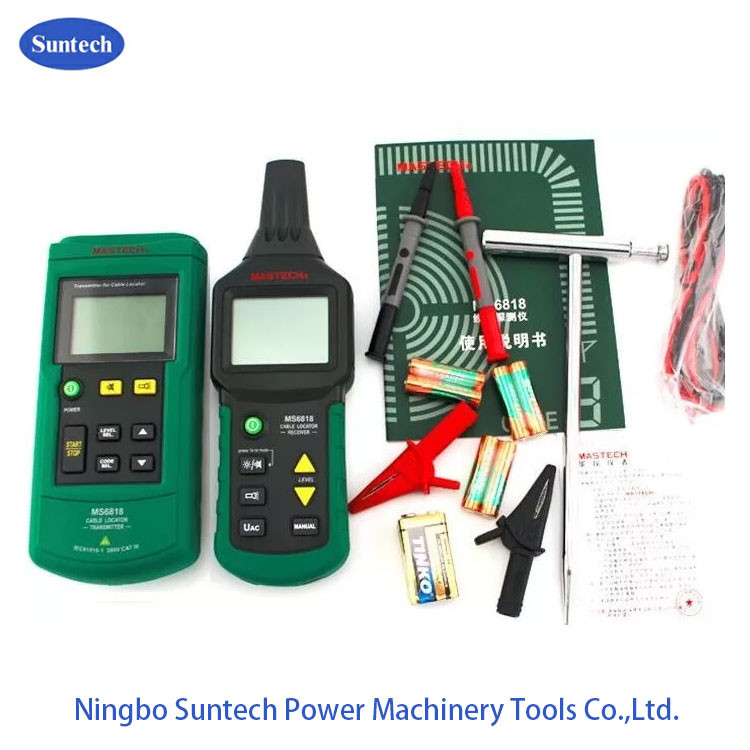

VI. Lista dos principais abastecimentos
SN | Componentes do TESTOR | QTY. |
1 | Saco de armazenamento | 1pcs |
2 | Receptor | 1pcs |
3 | Transmissor | 1pcs |
4 | Grampos de crocodilo | 2pcs (um preto e um vermelho) |
5 | Bateria | 1 secção (9V para Transmissor) |
6 | Baterias | 6 secções (1.5V para Receptor) |
7 | Instruções | 1 livro |
8 | Linhas de medição | 2 (um vermelho e um preto, de 1,5 m cada) |
9 | Cálculos de ensaio | 2 (um vermelho e um preto) |
10 | Rodas de ferro de moagem | 1pcs |
