Ferramentas Co. da maquinaria do poder de Ningbo Suntech, Ltd.
Fabricante e exportador profissionais de campo de Electric Power
 |
| Lugar de origem: | Ningbo, China |
| Marca: | Ningbo Suntech Power |
| Certificação: | ISO9001 |
| Número do modelo: | S180 |
| Quantidade de ordem mínima: | Uma unidade |
|---|---|
| Preço: | Negotiable |
| Detalhes da embalagem: | Exportação Casca de madeira padrão sem fumigação |
| Tempo de entrega: | 10-15 dias úteis |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 10 conjuntos/mês |
| Nome do produto: | Teste de identificação de cabo sem alimentação | Appilcation: | Identificação da sequência de fases do cabo de alta tensão |
|---|---|---|---|
| Realçar: | Teste de identificação de cabo sem alimentação,Máquina de ensaio de alta tensão ISO9001,Medidor de Sequência de Fases do Cabo |
||
Teste de identificação de cabo sem alimentação, identificador de cabo, identificação da sequência de fases de cabo de alta tensão
I. Introdução do produto

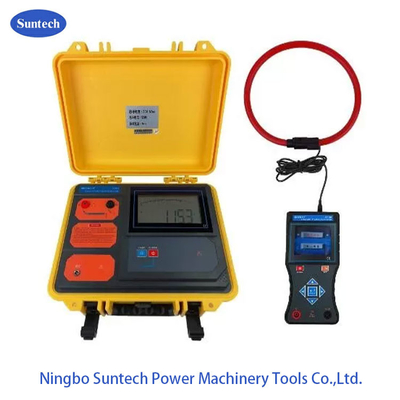

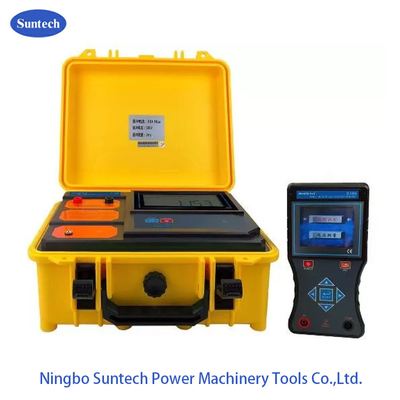

O identificador de cabo S180 foi concebido para os engenheiros de cabos de energia e os trabalhadores de cabos para resolver problemas técnicos com a identificação de cabo.O utilizador pode identificar com precisão um dos cabos de destino de cabos múltiplos através do instrumento, e evitar a serragem acidental do cabo a corrente e a ocorrência de acidentes graves.A identificação do cabo começa com a operação em ambas as extremidades do cabo e deve garantir que os números duplos em ambas as extremidades do cabo sejam precisos.Não importa quão fiável seja a memória do pessoal de campo, ela não substitui a identificação de instrumentos profissionais.Este produto só é adequado para a identificação no local de cabos desligadosÉ estritamente proibido ligar o identificador do cabo ao cabo de alimentação em curso!
O transmissor utiliza o princípio da corrente de pulso para injetar um sinal de corrente de pulso no núcleo do cabo.Esta corrente gera um campo eletromagnético em torno do cabo alvo para detecção e identificação pelo receptor e a pinça de corrente flexívelComo a corrente é direccional, a detecção também é direccional.adição de um novo enchimento composto em um molde de injeção, que tem uma pequena densidade, resistência, rigidez, dureza, resistência ao desgaste, resistência ao calor e desempenho de isolamento.e o anfitrião grande LCD exibe a potência da bateria restante em tempo real, e a luz de fundo branca e o sinal dinâmico do sinal de transmissão são claros de um olhar.
O receptor é um dispositivo portátil com uma tela LCD colorida de 3,5 polegadas que exibe dinamicamente informações relevantes atuais.Detecção e identificação automática em tempo real do cabo-alvo; com função de detecção de tensão AC, gama AC 0,01V ~ 600V (50Hz / 60Hz).
The flexible current clamp is a Rockwell coil with excellent transient tracking capability to quickly identify the pulse current generated by the transmitter for thick cables or irregularly shaped conductorsO diâmetro interno da mandíbula é de cerca de 200 mm e o cabo de φ200 mm ou menos pode ser preso.
Nota especial: De acordo com o princípio de concepção deste instrumento, o identificador do cabo é limitado ao cabo cujo cabo-alvo seja uma falha de alimentação.Por favor, confirme que o cabo de destino pertence a esta faixa antes de usarPara identificar, é necessário utilizar tanto o transmissor como o receptor portátil do instrumento.
II. Princípio do produto
III. Características técnicas
1.Condições de referência e condições de trabalho
| Conteúdo | Condição de referência | Condições de trabalho |
| Temperatura ambiente | 23°C±1°C | -10°C ∼40°C |
| Humidade ambiental | 40% ∼ 60% | < 80% |
| Frequência de tensão medida | 50 Hz±1 Hz | 10 Hz ≈ 1000 Hz |
|
Tensão de funcionamento do receptor
|
7.4V±0,5V | 7.4V±1V |
| Tensão de funcionamento do transmissor | 11.1V±0,7V | 11.1V±1,5V |
| Campo elétrico externo, campo magnético | Deve ser evitado | |
| Posição do cabo a ensaiar | O cabo sob teste está no centro geométrico aproximado da mandíbula | |
2Especificação do transmissor
| Funções | Gerar sinal de pulso de corrente; exibir a tensão restante da bateria |
| Fornecimento de energia | Bateria de lítio recarregável de grande capacidade DC 12,6V, interface de carregamento DC, totalmente carregada durante cerca de 8 horas de funcionamento contínuo |
| Modo de exibição | Grande LCD mostra voltagem restante da bateria, luz de fundo branca |
| Voltagem de pulso | 500 V |
| Corrente de pulso | Max. 30A (dependendo do valor da resistência do circuito) |
| Frequência do pulso |
40 vezes / minuto
|
| Largura do pulso | 2 ms |
| Comprimento da linha de ensaio | 3 m |
| Temperatura de funcionamento | -25°C a 60°C |
| Condição de armazenagem | -20°C~50°C,≤95%RH, sem condensação |
| Dimensão | 320 mm × 275 mm × 145 mm |
| Peso | 2.5 kg |
| Potência da bateria | Lembre a bateria quando a tensão da bateria for inferior a 9,5 V |
| Isolamento | ≥ 100MΩ entre a linha de instrumentos e a tampa da bainha |
| Adopta o padrão | IEC 61010-1 CAT III 600V,IEC 61010-031,IEC 61326 |
3Especificação do receptor
| Utilização | Detecção do sinal de pulso de corrente; medição da tensão AC |
| Fornecimento de energia | DC 7.4V bateria de lítio recarregável de grande capacidade, interface de carregamento USB, totalmente carregada por cerca de 8 horas de funcionamento contínuo |
| Corrente nominal | Cerca de 180mA no máximo |
| Modo de exibição | 3Exibição LCD a cores reais de 0,5 polegadas, intensidade de sinal de exibição dinâmica |
| Dimensão | Máquina hospedeira: 207 mm × 101 mm × 45 mm |
| Aperto de corrente flexível: o diâmetro do fio é de cerca de 12,5 mm | |
| Diâmetro interno da bobina da pinça de corrente flexível | φ200 mm |
|
Comprimento da linha
|
comprimento de condução da bobina flexível: 2 m |
| comprimento da caneta do diagrama de ensaio de tensão: 1 m (uma para cada diagrama preto e vermelho) | |
| Faixa de detecção | A bobina pode detectar um sinal de pulso com uma resistência de loop de 0 Ω a 2 kΩ. |
| Intervalo de ensaio de tensão | AC 0,01V ∼600V ((50Hz/60Hz) |
| Precisão do ensaio de tensão | ± 1% ± 1dgt |
| Taxa de detecção | Cerca de 1 segundo / vez |
| Ajuste de ganhos | Nível 5, pressione as setas esquerda e direita para ajustar a ampliação do sinal |
| Brilho do LCD | Pressione as teclas de seta para cima e para baixo para ajustar o brilho da luz de fundo do LCD |
| Desligamento automático | Após cerca de 15 minutos ligado, o contador desliga-se automaticamente para reduzir o consumo de bateria. |
| tensão da bateria | Quando a tensão da bateria for inferior a 6,5 V, a tensão da bateria é baixa e o símbolo é exibido para lembrar a bateria de carregar. |
| Temperatura e umidade de trabalho | -10 °C ~ 40 °C; abaixo de 80% de Rh |
| Temperatura e umidade de armazenamento | -10°C-60°C; abaixo de 70% de Rh |
| Peso | Máquina anfitriã: 370 g (com bateria) |
| Presa de corrente: 172 g | |
| Isolamento | ≥ 100MΩ entre a linha de instrumentos e a tampa da bainha |
| Adopta o padrão | IEC 61010-1 CAT III 600V,IEC 61010-031,IEC 61326 |

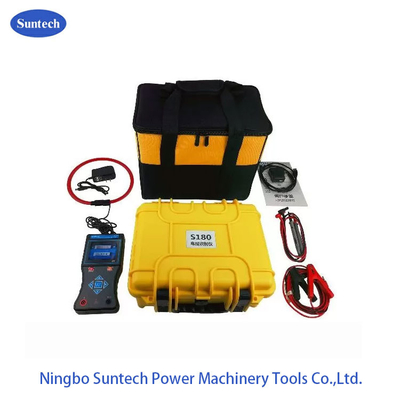

IV. Composição
Transmissor 1 conjunto
Sensor receptor 1 conjunto
Kit de ferramentas 1
Linha de ensaio 2 peças (vermelho e preto)
Grampos de corrente flexíveis 1 peça
Carregador USB 9V, cabo de carregamento 1 conjunto
12Carregador de 6 V 1 peça
7Bateria de lítio de 4 V 1o grupo (dentro do ensaio)
11Bateria de lítio de 1 V, grupo 1 (dentro do ensaio)
Manual, carta de garantia, certificado 1 conjunto
