Name: Equipamento de ensaio de cabos de alta tensão de frequência muito baixa
Brand: Ningbo Suntech Power
SKU: VLF-80KV/0,1Hz
Price: 1.00 USD
Availability: InStock
Rating: 5 (135 reviews)

Casa Produtos Entalhe de alta tensão do fusível

Equipamento de ensaio de cabos de alta tensão de frequência muito baixa

Detalhes do produto:

Lugar de origem:	Ningbo, China
Marca:	Ningbo Suntech Power
Certificação:	ISO9001
Número do modelo:	VLF-80KV/0,1Hz

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	Uma unidade
Preço:	Negotiable
Detalhes da embalagem:	Exportação Casca de madeira padrão sem fumigação
Tempo de entrega:	dias 15-20working
Termos de pagamento:	T/T
Habilidade da fonte:	20 grupos/mês

Contato

Descrição de produto detalhada

Princípio de ensaio:	Frequência muito baixa	Utilização:	Teste de resistência à tensão AC
Objeto de teste:	Cable e gerador de 35 KV e abaixo	Componente:	Controlador, impulsionador de HV, carga do condensador de compensação
Frequência do ensaio:	0.1Hz, 0.05Hz, 0.02Hz	Max.Tensão de ensaio:	0~ 80KV
Precisão:	± (3% da escala total +0,5 KV)	Max, a trabalhar.:	60 minutos
Realçar:	Identificador de cabo de baixa frequência 80KV , Equipamento de ensaio de cabos de alta tensão 0 , 02 Hz

Descrição detalhada do produto

Princípio de ensaio:	Frequência muito baixa	Utilização:	Teste de resistência à tensão AC
Objeto de ensaio:	Cable e gerador de 35 KV e abaixo	Componente:	Controlador, impulsionador de HV, carga do condensador de compensação
Frequência de ensaio:	0.1Hz, 0.05Hz, 0.02Hz	Max.Tensão de ensaio:	0~ 80KV
Precisão:	± (3% da escala total +0,5 KV)	Max. Trabalho:	60 minutos
Luz alta:	detector de cabos subterrâneos , Identificador de cabo de alta tensão

Equipamento de ensaio de cabos de alta tensão de frequência muito baixa, Equipamento de ensaio de aceitação, Teste de cabos VLF

I. Aplicação:

O modelo VLF-80KV/0.1Hz foi concebido para realizar no local testes de tensão com tecnologia de frequência muito baixa parapotênciaggeradores ou35KV e abaixo do cabo de alimentação XLPE. Em comparação com o conjunto de teste Hipot na frequência de potência principal, o conjunto de teste VLF HV precisa apenas de uma capacidade de potência de teste muito pequena ((Em teoria, cerca de 1/500).O seu tamanho e peso também diminuiu muitoEspecialmente o aparecimento de vigilância pode descobrir o gerador de isolamento fenômenos anormais, tais como corona de superfície, descarga e assim por diante.

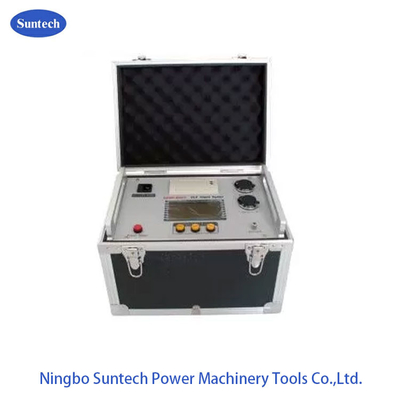

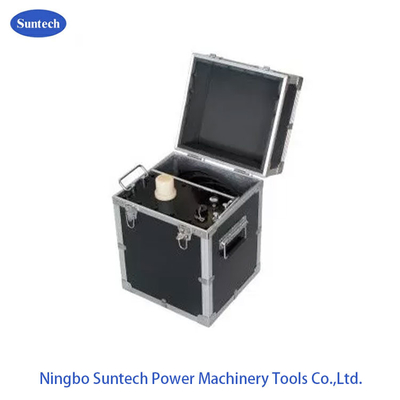

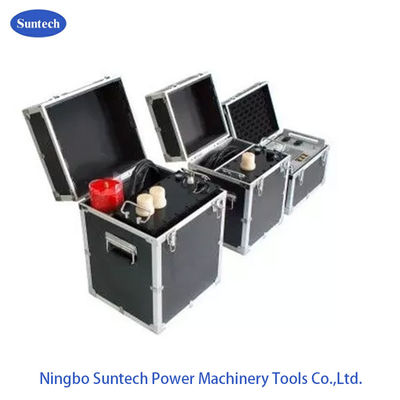

O conjunto de ensaio é constituído por uma caixa de controlo, dois impulsionadores HV, um condensador de compensação e uma barra de descarga.Tem um desempenho excelente..

É proibido aumentar a tensão sem carga, ou para se conectar com carga resistiva.condensador opcional é necessário para conectar.

Até agora, o conjunto de testes projetado também forma muitosModelo serializado diferenteDe acordo com diferentes aplicações de testes de resistência através do número de configurações de reforço HV em cada conjunto, O modelo similar pode ver outro modelo típico na seguinte cláusula.

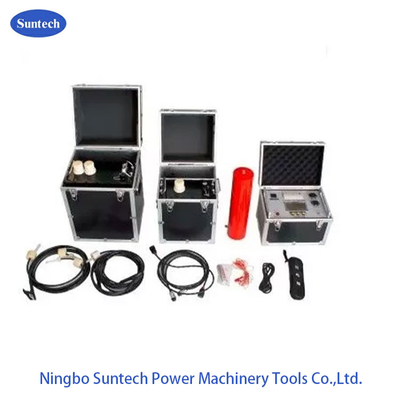

II. Lista de componentes do presente modelo:

- Não.	Descrição	Quantidade
1	Unidade de medição e controlo VLF	1	unidade
2	Reforço de 50 KV HV	1	unidade
2	Reforço HV de 30 KV	1	unidade
3	Rodas de descarga	1	unidade
4	Capacitor de carga, 0,04 μF	1	unidade
5	Cabos de ensaio/conexão HV	1	Conjunto
6	Cabos de terra	1	unidade
7	20A Segurança	5	unidade
8	Papel de impressão	2	unidade
9	Manual	1	unidade
10	Relatório de ensaio de fábrica	1	unidade

III. Características do produto:

Conversão eletrónica de frequência
Controlado por microprocessador
Dois impulsionadores HV, 90KV de saída em série; ou 40KV/50KV para um único
Exibição LCD grande
Saída de onda senoidal
Proteção contra sobrevoltagem, tempo de acção inferior a 20 ms
Proteção contra a corrente sobre o lado de entrada e saída, tempo de acção inferior a 20 ms
A forma de corrente/onda de tensão de saída é amostrada no lado da alta tensão diretamente
Resistência de limitação de corrente HV no interior
Micro-impressora interior
A tensão de saída não será afetada pela corrente capacitiva durante o ensaio, uma vez que o projeto de retroalimentação negativa de circuito fechado

VI. Modelo opcional e gama de ensaio:

Modelo	Voltagem máxima	Faixa de medição	Peso	Faixa de objetos de ensaio
VLF-30	30 kV	0.1Hz,≤ 1,1μF	Controlador: 4 kg Reforço: 25 kg Tamanho: LWH 323174323	Voltagem inferior ou igual a 10 KV Cabo, gerador.
		00,05 Hz,≤ 2,2 μF
		00,02 Hz,≤ 5,5 μF
VLF-50	50 KV	0.1Hz,≤ 1,1μF	Controlador: 6 kg Reforço: 45 kg Tamanho: LWH 357210365	15Voltagem inferior a 0,75 KV cabo, gerador
		00,05 Hz,≤ 2,2 μF
		00,02 Hz,≤ 5,5 μF
VLF-60	60 KV	0.1Hz,≤ 1,1μF	Controlador: 6 kg Reforço: 50 kg Tamanho: LWH 357220370	18KV e abaixo da tensão cabo, gerador
		00,05 Hz,≤ 2,2 μF
		00,02 Hz,≤ 5,5 μF
VLF- 80	80 KV	0.1Hz,≤ 1,1μF	Controlador: 8 kg Reforço: 90 kg Tamanho: LWH 357240390	Voltagem igual ou inferior a 35 KV cabo, gerador

V.Figura de ligação de ensaio

1. Para cabos XLPE com tensão de ensaio inferior a 80 KV

Very Low Frequency High Voltage Cable Testing Equipment , Vlf Cable Testing Equipment 0

2. Para o estator do gerador com tensão de ensaio inferior a 50 KV
Very Low Frequency High Voltage Cable Testing Equipment , Vlf Cable Testing Equipment 1

VI.Escolha do modelo de ensaio

1- Para teste de cabo.

Fórmula da tensão máxima de ensaio: Umax=3U₀,

U₀=Voltagem nominal monofásica do cabo

Tempo de ensaio: 60 minutos

2Para o estator do gerador

U_Teste=1,414*βKU₀,

U_Teste---- tensão de ensaio de pico de 0,1 Hz (kV);

β------- 0,1 Hz e fator equivalente de tensão de 50 Hz, geralmente tomando 1.2;

Normalmente, é de 1,3 para 1.5, geralmente tomam 1.5;

Uo----- Voltagem nominal (kV) dos enrolamentos do estator do gerador:
