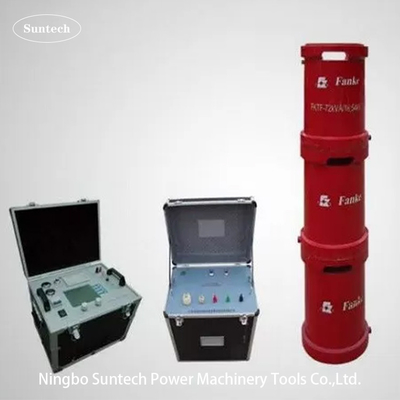

Equipamento portátil de ensaio de cabos de alta tensão, peso leve de ensaio de cabos MV

Conjunto de teste de tensão de ressonância de frequência variável portátil, para teste de cabo MV e subestação de energia

I. Utilização do produto:

O dispositivo de ensaio de ressonância de série portátil de frequência variável FKTF destina-se principalmente ao ensaio de tensão AC para equipamentos elétricos e sistemas elétricos inferiores a 110kv.Os reatores e transformadores de excitação empregam enchimento de resina epóxi tipo seco, pequeno tamanho e peso leve, conveniente para a movimentação de campo, em série ou composição paralela, que pode satisfazer os requisitos de ensaio não só do transformador, GIS,interruptor,Indutor mútuo e bucha, mas também o de cabo inferior a 110kv

II. Objetos aplicáveis

• Cabo XLPE de 10kv,35kv,110kv
• SIG, interruptor, inductor mútuo, transformador inferior a 110 kV
• Geradores e motores de pequeno e médio porte

III. Principais componentes

• Fonte de alimentação de frequência variável
• transformador de excitação,
• Reatores de indutividade fixa,
• Divisor de tensão de capacitância

• Projeto portátil, com menos de 50 kg por componente, conveniente para ensaio de resistência à tensão de campo
• Estrutura modular utilizada pelo reator, conveniente e flexível
• Frequência de ensaio: 30 ¢ 300 Hz
• A forma de onda de saída é onda senoidal, fator de desvio da forma de onda ≤ 1%
• Facilitar a fiação e a operação
• Alto grau de automação dos ensaios, fonte de alimentação inteligente de frequência variável, boa estabilidade, função de proteção completa
• Função de consulta de dados. Podem ser consultados dados de testes anteriores

VI. Dados técnicos gerais

1. Capacidade nominal: OEM
2. Potência de entrada: tensão trifásica de 380 V, frequência de 50 Hz;
3. Voltagem nominal: 18KV, 27KV, 54KV, 50KV, 80KV, 100KV cada uma para fabricação a pedido
4. corrente nominal: OEM;
5. Frequência de trabalho: 30-300 Hz;
6. Forma de onda de saída do dispositivo: onda senoidal
7. Taxa de distorção da forma de onda: taxa de distorção da forma de onda da tensão de saída ≤ 1%;
8. Tempo de funcionamento: 60 minutos contínuos permitidos sob carga nominal; sobrepressão 1,1 vezes 1 minuto;
9. Aumento de temperatura: aumento de temperatura ≤ 65 K após operação contínua durante 60 minutos sob carga nominal;
10. Fator de qualidade: o próprio dispositivo Q≥30 (f=45Hz);
11. Função de proteção: proteção contra a sobrecorrência, a sobrevoltagem e o flashover do produto de ensaio para o produto de ensaio (ver secção de alimentação de frequência variável para mais pormenores);
12. Precisão de medição: valor efetivo do sistema 1.5;

V. Principais componentes: (por exemplo, conjuntos de ensaio FKTF-108KVA/27KV, 54KV, 108KV)
