Name: Equipamento de ensaio de cabos de alta tensão de tipo tanque de ferro
Brand: Ningbo Suntech Power Machinery Tools Co.,Ltd.
SKU: Série CHX ou OEM
Price: 285,715.00 USD
Availability: InStock

Características Galeria Descrição de produto Peça umas citações

Características

Especificações

Princípio de ensaio: Circuito de ressonância de frequência variável ou de indutividade variável

Capacidade máxima: 25A/peça ou OEM

Frequência do ensaio: 20-300Hz ou 50Hz

Precisão do teste: Não Menos de 1,5%

Norma de ensaio: IEC 60060-1:2010;IEC 60840:2011 e IEC 62067:2011 para cabos XLPE

Utilização: Sistema de ensaio de ressonância de reforço HV

Max.Voltage: 400KV/peça ou OEM

Ciclo de trabalho: 60 minutos ou OEM

Especial para: Teste no local para cabos longos HV XLPE e SIG

Destacar:

Equipamento de ensaio por ressonância de indutividade variável

Equipamento de ensaio de cabos de tipo tanque de ferro

Teste de ressonância de cabos de alta tensão

Informação básica

Lugar de origem: Ningbo, China

Marca: Ningbo Suntech Power

Certificação: ISO9001

Número do modelo: Série CHX ou OEM

Condições de Pagamento e Envio

Detalhes da embalagem: Exportação Casca de madeira padrão sem fumigação

Tempo de entrega: 25~30 dias de trabalho

Termos de pagamento: L/C, T/T

Habilidade da fonte: 5 conjuntos/mês

Galeria

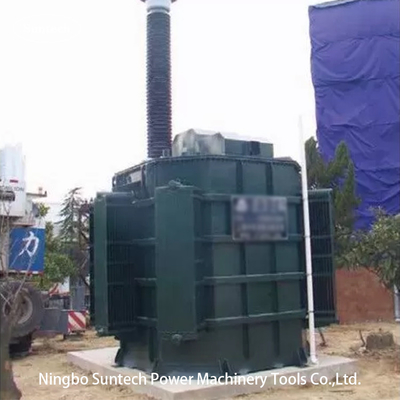

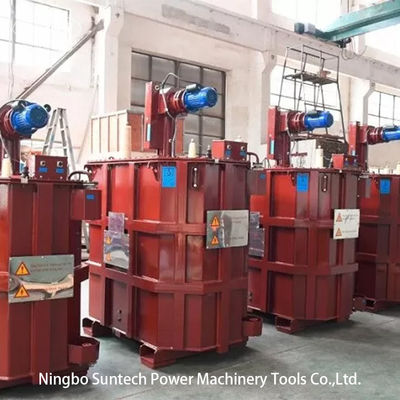

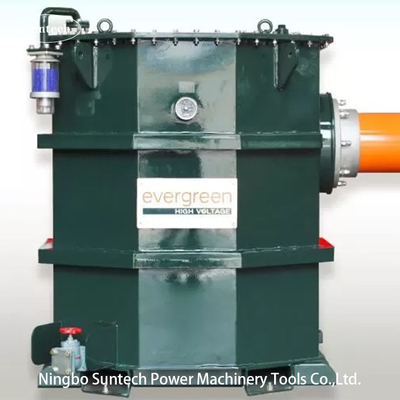

Equipamento de ensaio de cabos de alta tensão de tipo tanque de ferro

Descrição de produto

Reator de ensaio de alta tensão de tipo tanque de ferro, Equipamento de ensaio de ressonância de indutividade variável, Ensaio de cabos

I. Aplicação:

CHX(L,TX) series large capacity& iron tank-type induction regulation resonance test system is mainly used for AC voltage withstand or of ex-factory AC voltage withstand test to HV XLPE cable or other power equipment of 110KV~500KV classEste produto da Fanke foi subscrito pela State Grid Corporation da China Wuhan High Voltage Research Institute ((de acordo com.A especificação é de 350KV,35A. Eles são usados para o teste de resistência de tensão de estimulação de longo período de cabos de super alta tensão ((teste de tipo para EHV XLPE).

Nota: Reator de teste de alta tensão de tipo tanque de ferro com ressonância de frequência variável também pode ser fabricado por encomenda.

A bucha de saída HV no reator de ensaio pode ser projetada para ser lateral horizontal.

II. Objetos aplicáveis

Teste de resistência à tensão de corrente alternada de campo e de resistência à tensão de corrente alternada de fábrica de cabo de alimentação de alta tensão de 110KV ¥ 500KV.

III. Características principais

Estrutura de caixa de ferro, boa dispersão de calor, capaz de operar por muito tempo.
O condensador de alimentação de entrada é apenas 1/Q do de saída.
Peso como1/5~10 do transformador de ensaio de frequência de potência convencional
Nenhuma sobrevoltagem transitória quando o testador falha
Ampla gama de aplicações, boa flexibilidade de aplicação, grande gama de condensadores do
Testeiro.
Quando a avaria do objeto testado, a condição de ressonância é danificada, corrente de curto-circuito será reduzida ao mínimo automaticamente, pouco curto-circuito passado atual no ponto de falha
Equipado com um sistema inteligente de medição e controlo,
Detectar de forma inteligente e automática, dispensar o pessoal em serviço.
Pode ser concebido como um veículo montado e equipado com um veículo de ensaio especial.

IV. Dados técnicos gerais:

Modo de ensaio do sistema: ressonância em série com frequência variável ou indutividade variável
Número de reatores de ensaio HV: OEM
Capacidade de saída nominal: OEM
Voltagem de saída nominal: máximo 400KV/peça
Corrente de saída nominal: max.25A/peça
Faixa de frequências reg. 20 Hz-300 Hz
Forma de onda da tensão de ressonância de saída: onda senoidal
Nível de isolamento: inferior a 1,1 vezes e mantendo 1min, normal
Ciclo de trabalho: OEM ou 60 minutos em condições de funcionamento abaixo da corrente nominal;
Fator de qualidade do próprio conjunto de ensaio: Q≥60
Aumento de temperatura: Menos de 65 K em 60 minutos de corrente nominal de trabalho;
Nível de ruído: não superior a 70B
Estrutura do reactor: tipo imerso em óleo, tipo cilindro de tubo epóxi;

Nota: requerimento especial pode ser feito por pedido
