Localizador de distância de falha de cabo subterrâneo, detector de falhas de cabo de distribuição 8G armazenamento

Localizador de distância de rota de cabo subterrâneo e de falhas de cabo, detector de falhas de cabo de distribuição

I. Aplicação:

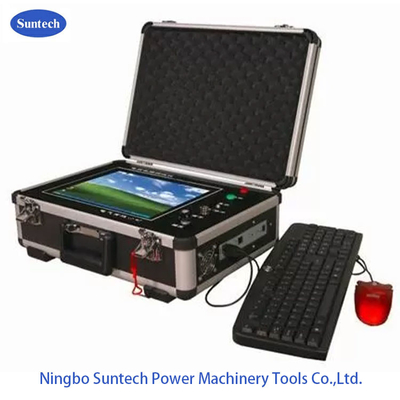

O localizador de distância de falha do cabo FKDL2000 é um tipo de aparelho de teste integrado, que é feito do hospedeiro de teste de detecção de falhas, gerador de sinal de rastreamento de caminho do cabo,Receptor de sinais de rastreamento do caminho do cabo e localizador de falhas do cabo, etc. A máquina anfitriã, incluindo o computador integrado, o gerador de pulsos de baixa tensão e o processador de dados,é usado para testar a distância de falha e medir o comprimento do cabo e a velocidade de propagação da onda no cabo.O sinal de onda sinusoidal com frequência de 30KHz e pico de amplitude de 30V produzido pelo gerador de sinal de caminho é usado para encontrar o caminho do cabo. O receptor de sinal de caminho é usado para receber o caminho do sinal,e usados para encontrar o cabo louding e estimar a profundidade enterramento caboO localizador de falhas é utilizado para o posicionamento exato de falhas.A forma de detecção doMétodo de impulso LV, método de flash-over de impulso HV, método de pulso múltipla.que é utilizado para fornecer uma tensão de ruptura para aumentar o isolamento danificado e fácil de reparar .

OAparelho de ensaio integradoÉ capaz de testar falhas de cabos em diferentes níveis de tensão abaixo de 35KV. Pode testar falhas de cabos de diferentes secções de cabos, diferentes materiais dielétricos e diferentes cabos.Pode testar falha de cabo de circuito aberto, falha de cabo de curto-circuito, falha de cabo de baixa resistência, falha de cabo de vazamento de alta resistência e falha de cabo flash-over de alta resistência.

II. Índice técnico:

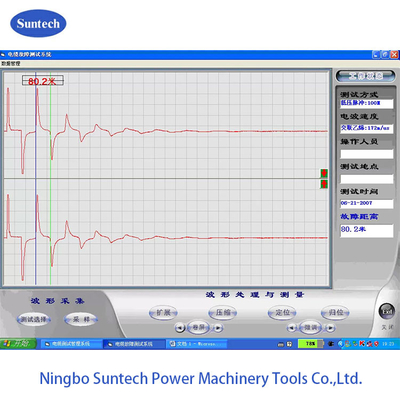

1, Sistema de medição de falhas

• Ensaiar vários tipos de falhas dos cabos de alimentação e falhas de circuito aberto ou de curto-circuito dos cabos de comunicação coaxial e telefónicos.
• Classe de cabos testados: 35 KV e inferior
• Medir a velocidade de propagação das ondas de rádio em cabos cujo comprimento seja conhecido.
• Distância de medição:mais de 16 km
• Erro do sistema: inferior a 1m
• Frequência de amostragem:25 MHz
• Min. resolução:0.2m
• Zona morta: menos de 16 m
• Potência: DC 12V
• Peso: 5 kg

2, Gerador de sinal de rastreamento por cabo Parte

• Frequência de saída do sinal: 30 KHz
• Método de oscilação: cortar
• Potência de saída: 30 W
• Potência: 220 V ± 10%
• Peso: 4 kg

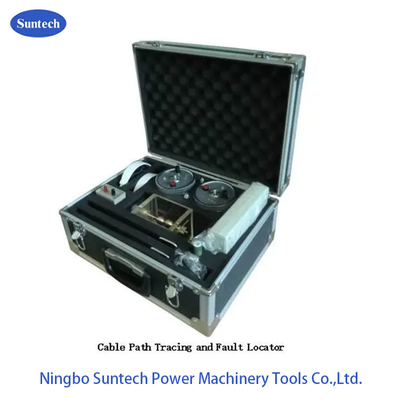

3, Parte de localização de falhas do cabo

• Sensibilidade de medição: a fonte de sinal com uma resistência interna de 50Ω produz um sinal de 300 Hz,O sinal de entrada do localizador é inferior a 10μv quando a saída é de 2V e a relação sinal/ruído é superior a 20:1.
• Impedância de entrada:mais de 1,2KΩ
• Fones de ouvido de 2 × 2000Ω
• Tensão de funcionamento: DC 9V±10%
• Temperatura ambiente: -20°C/70°C

4Outros dados técnicos

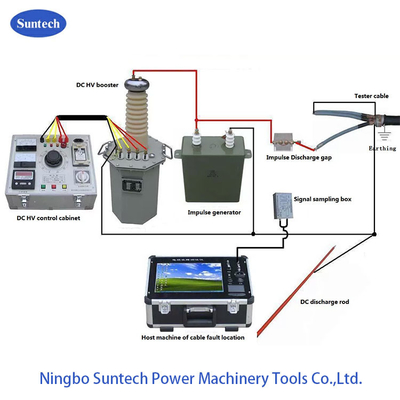

III. Configuração:

• Sistema de ensaio de falhas do cabo FKDL (1 conjunto)
• Gerador de sinal de trajeto FKDL (1 conjunto)
• Receptor de sinal de trajeto (1 peça)
• Localizador de falhas FKDL (1 peça)
• Armário de amostragem corrente (1 peça)
• Espaçamento da esfera de descarga (1 conjunto)
• Fones de ouvido (2 peças)
• Capacitor de impulso de corrente contínua (1 conjunto)
