Name: Pólus de Gin em forma de grelha modular em forma de A com revestimento resistente à corrosão para construção de torres de 8 a 28 m
Brand: Ningbo Suntech Power Machinery Tools Co.,Ltd.
SKU: LBR-250
Price: 285715.00 USD
Availability: InStock

Características Galeria Descrição de produto Peça umas citações

Características

Especificações

Nome: A-Forma de Grelha Gin Pole

Modelo: LBR-250 a LBR-600D, GBR-300 a GBR-700

Item nº.: 03361-03615

Faixa: 8 a 28 m

seção: 250x250mm a 700x700mm

Fator de segurança: 2,5

Peso: 10,5x2 a 75x2 kg/m

Garantia: 1 ano

Destacar:

Pão de Gin Modular

Pólis de gin de grelha resistente à corrosão

8-28m A-Shape Gin Pole

Informação básica

Lugar de origem: NINGBO, CHINA

Marca: Suntech

Certificação: ISO 9001

Número do modelo: LBR-250

Condições de Pagamento e Envio

Detalhes da embalagem: Caixa de madeira compensada com reforço de aço para exportação

Tempo de entrega: 3-7 dias úteis para estoque, 15-25 dias para pedidos em grandes quantidades

Termos de pagamento: L/C,T/T

Habilidade da fonte: 2.000 peças por mês

Galeria

Pólus de Gin em forma de grelha modular em forma de A com revestimento resistente à corrosão para construção de torres de 8 a 28 m

Descrição de produto

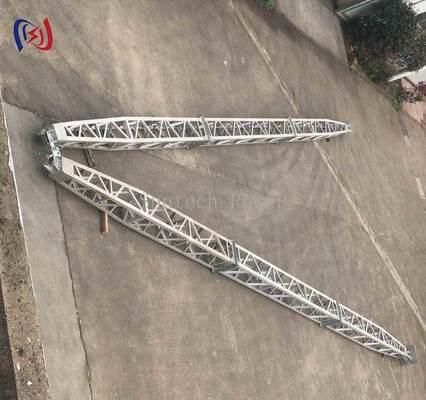

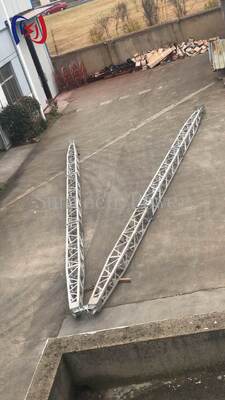

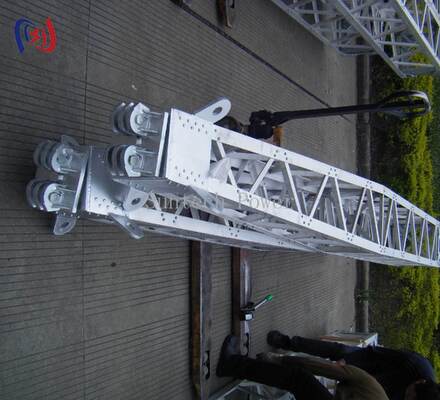

A-Forma de Grelha Gin Pole LBR-250 para ereção e elevação de torre

O poste de gás de rede em forma de A é um mastro de elevação modular para a construção e manutenção de torres de transmissão e estruturas de subestações.e as secções se ligam para construir alturas de trabalho de 8m a 28mDezenove modelos cobrem secções de tubos quadrados de 250 mm a 700 mm, com os dados de carga vertical e de fatores de segurança listados abaixo.

Projeto e estrutura

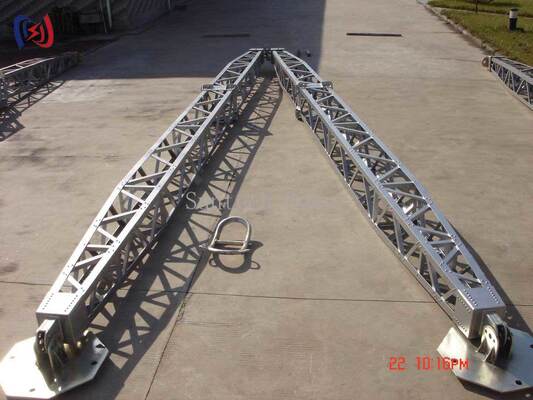

Projeto de rede de estrutura A:Uma base larga e uma distribuição uniforme da carga para uma base estável.
Secções modulares:comprimentos de grelha interligados que se ajustem à altura exigida.

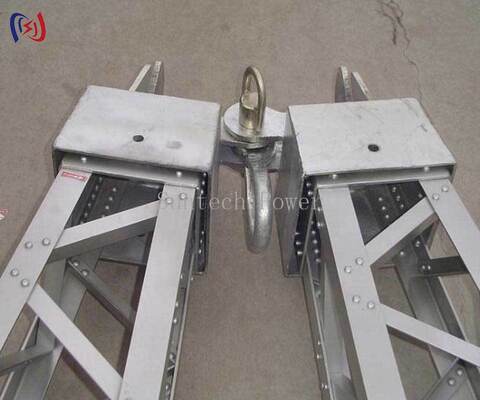

De peso não superior a 20 g/m2ligações de parafusos na cabeça e na base do mastro.
Partes principais de tubos de aço quadrados:50x50 mm a 80x80 mm, membros principais por modelo.
Revestimento resistente à corrosão:adequado para utilização no exterior.
Componentes substituíveis:inspecção e manutenção mais fáceis.

Especificações técnicas

Artigo n.o	Modelo	Distância (m)	Secção (mm)	Parte principal (mm)	Acessório (mm)	Carga vertical (KN)	Peso (kg/m)
03361	LBR-250	8 a 13	250x250	50x50x4	25x25x3	72 a 26	10.5x2
03371	LBR-300A	8 a 16	300x300	50x50x4	25x25x3	90 a 26	10.5x2
03380	LBR-300B	8 a 16	300x300	50x50x5	30x30x3	-	11.0x2
03381	LBR-350	8 a 16	350x350	50x50x5	30x30x3	120-35	10.5x2
03391	LBR-400A	11 a 18	400x400	50x50x5	30x30x3	147-38	11.0x2
03401	LBR-400B	11 a 18	400x400	60x60x5	30x30x3	-	14.6x2
03411	LBR-500A	13 a 20	500x500	60x60x5	30x30x3	162 a 81	18x2
03415	LBR-500B	13 a 20	500x500	60x60x5	40x40x3	-	20x2
03421	LBR-500C	13 a 20	500x500	70x70x6	40x40x3	256-127	21x2
03425	LBR-500D	13 a 20	500x500	70x70x6	50x50x4	-	22x2
03431	LBR-600A	15 a 22	600x600	60x60x6	40x40x3	171 a 96	20x2
03435	LBR-600B	15 a 22	600x600	70x70x6	40x40x3	-	21x2
03441	LBR-600C	15 a 22	600x600	70x70x6	50x50x4	275-150	22x2
03445	LBR-600D	15 a 22	600x600	80x80x6	50x50x4	-	24x2
03611	GBR-300	10 a 15	300x300	50x50x5	30x30x3	75 a 35	33x2
03612	GBR-400	12 a 18	400x400	56x56x5	30x30x3	100 a 75	43x2
03613	GBR-500	14 a 24	500x500	63x63x5	40x40x4	185 a 125	54x2
03614	GBR-600	16 a 26	600x600	70x70x6	40x40x4	420 a 145	63x2
03615	GBR-700	18 a 28	700x700	80x80x6	50x50x4	600 a 230	75x2

Controle e ensaios de qualidade

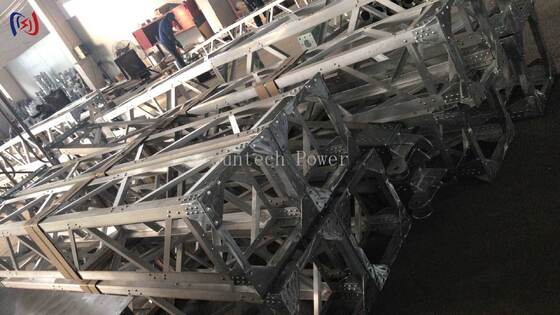

As secções, juntas e acessórios das malhas são montados e verificados antes da embalagem para determinar a adequação, a rectitude e a integridade da ligação.Cada lote é inspeccionado em função do tamanho da secção e do intervalo de trabalho indicados.Os produtos são fabricados sob a gestão da qualidade certificada ISO 9001, e um registo de inspecção é fornecido com cada remessa.

Aplicações típicas

Montagem de torre de transmissão
Instalação da estrutura da subestação
Operações de elevação temporárias
Reparações de torre de emergência

Montagem e utilização

Preparação do local:nivelar a área de trabalho e verificar as condições do solo.
Montura:juntar as secções de rede rotuladas e fixar todas as ligações.
Operação:monitorizar a carga e manter a zona de trabalho livre.
Desmontagem:inverter as etapas de montagem e armazenar os componentes num local seco.

Apoio da fábrica e garantia do comprador

Preços directos do fabricante sem margem de lucro da camada de negociação
OEM e ODM disponíveis com alturas, secções e marcas personalizadas
Apoio à selecção de modelos (intervalo de 8 a 28 m) com base na altura e na carga da torre
Disponíveis secções e acessórios de retalho sobressalentes
Garantia limitada de 12 meses

Diga-nos a altura da sua torre, alcance de trabalho e carga, e os nossos engenheiros confirmarão o modelo certo do poste de ginebra e uma cotação direta da fábrica dentro de um dia útil.
