Características

Especificações

Nome: Estabilizador de bobinas de cabo de tipo hidráulico

Modelo: SI-5 / SI-10 / SI-10A / SI-16 / SI-20 / SI-30

Carga nominal: 50-300KN

Diâmetro da bobina de cabo aplicável: 2400-5000 mm

Largura da bobina do cabo aplicável: 1600-3100mm

Diâmetro do furo central: 76-200 mm

Peso: 172-600 kg

Material da moldura: Aço de alta resistência

Aplicativo: Encordoamento de cabos de transmissão e distribuição de energia

Destacar:

Suporte de Carretel de Cabo Hidráulico com Carga Nominal de 50-300KN

Suporte para Tambor de Condutor de 2400-5000mm de Diâmetro

Suporte para Tambor de Cabo com Estrutura de Aço de Alta Resistência

Informação básica

Lugar de origem: NINGBO, CHINA

Marca: Suntech

Certificação: ISO 9001

Número do modelo: SI

Condições de Pagamento e Envio

Detalhes da embalagem: Caixa de madeira compensada com reforço de aço para exportação

Tempo de entrega: 3-7 dias úteis para estoque, 15-25 dias para pedidos em grandes quantidades

Termos de pagamento: L/C,T/T

Habilidade da fonte: 3.000 peças por mês

Galeria

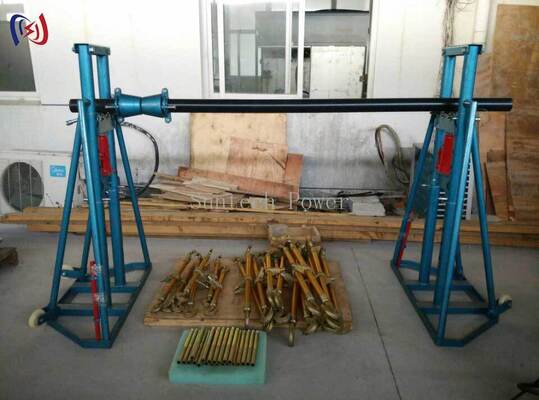

Suporte Hidráulico para Carretel de Cabo com Carga Nominal de 50-300KN para Tambores de 2400-5000mm de Diâmetro e Estrutura de Aço de Alta Resistência

Descrição de produto

Suporte de bobina de cabo de tipo hidráulico para manuseio seguro e eficiente de tambores de cabo de potência pesada

O suporte de bobina de cabo de tipo hidráulico é uma solução de manuseio de materiais construída especificamente para elevar cabos pesados e tambores de condutores do nível do solo para uma altura de trabalho segura usando uma bomba hidráulica manualMontado num chassi reforçado de aço de alta resistência e oferecido em seis cargas nominais de 50KN a 300KN, permite uma única posição do operador,levantar e pagar tambores de até 5000 mm de diâmetro que de outra forma exigiriam um guindaste e uma tripulação completa.

Projetado em torno de um trabalho real de corda de cabo

Sistema de elevação hidráulica:Uma robusta bomba manual e um cilindro levantam o tambor do chão com o mínimo de esforço, eliminando o levantamento e o rolamento manuais que causam a maioria das lesões nas costas e no local.
Braços reguladoresAcomoda os furos do núcleo do tambor de 76 mm a 200 mm e bloqueia o tambor de forma segura durante o pagamento.
Freio integradoAplica uma precisão de contra-tensão para que o cabo seja alimentado uniformemente sem solto, torção ou sobrecarga.
Rodas pneumáticas pesadasDeixe uma pessoa mover um suporte carregado através de superfícies irregulares e alinhá-lo com a direção de tração.
Quadro reforçado:A soldagem é duplicada em cada ponto de tensão e o berço largo e baixo mantém a unidade estável sob carga nominal total.

Especificações técnicas

Artigo n.o	Modelo	Carga nominal (KN)	Diâmetro da bobina (mm)	Largura da bobina (mm)	Orifício do núcleo (mm)	Peso (kg)
21346	SI-5	50	Max. 2400	Max. 1600	76 a 103	172
21347	SI-10	100	Max. 2700	Max. 1700	120 a 135	230
21348	SI-10A	100	Max. 3400	Max. 1900	120 a 135	230
21349	SI-16	160	Max. 4000	Max. 2500	125-200	325
21343	SI-20	200	Max. 4000	Max. 2500	135-160	450
21344	SI-30	300	Max. 5000	Max. 3100	160-200	600

Controle e ensaios de qualidade

A soldagem do quadro segue um procedimento documentado, e cada chassi é verificado para a quadratura em um jig antes da pintura.e cada unidade terminada é testada pela função através de um ciclo de elevação completo antes da embalagemA fabricação é executada sob a gestão da qualidade certificada ISO 9001, e um registo de inspecção da fábrica é fornecido com cada remessa.

Aplicações típicas

Linhas aéreas de transmissão e distribuição
Instalação de cabos de subestação e de estacionamento
Projetos de arranque de cabos subterrâneos e de canalização
Trabalhos de catenaria ferroviária e de rede de telecomunicações
Cablagem de instalações industriais e parques eólicos

Apoio da fábrica e garantia do comprador

Preços directos do fabricante sem margem de lucro da camada de negociação
OEM e ODM disponíveis com classificações de carga personalizadas, cores e marca
Esboços técnicos e cálculos de carga fornecidos antes da encomenda
Pampas, braços e rodas hidráulicas sob reserva
Garantia limitada de 12 meses para componentes hidráulicos

Diga-nos o seu diâmetro de tambor, largura, o buraco do núcleo e a classificação de carga necessária, e nossos engenheiros recomendarão o modelo certo e confirmarão uma cotação direta da fábrica dentro de um dia útil.
