Características

Especificações

Nome: Estabilizador de bobinas de cabo de tipo hidráulico

Modelo: SI-5 / SI-10 / SI-10A / SI-16 / SI-20 / SI-30

Carga nominal: 50-300KN

Diâmetro da bobina de cabo aplicável: 2400-5000 mm

Largura da bobina do cabo aplicável: 1600-3100mm

Diâmetro do furo central: 76-200 mm

Peso: 172-600 kg

Material da moldura: Aço de alta resistência

Destacar:

Suporte de Carretel de Cabo Hidráulico com Carga Nominal de 50-300KN

Suporte para Tambor de Condutor de 2400-5000mm de Diâmetro

Suporte para Tambor de Cabo com Estrutura de Aço de Alta Resistência

Informação básica

Lugar de origem: NINGBO, CHINA

Marca: Suntech

Certificação: ISO 9001

Número do modelo: SI

Condições de Pagamento e Envio

Detalhes da embalagem: Caixa de madeira compensada com reforço de aço para exportação

Tempo de entrega: 3-7 dias úteis para estoque, 15-25 dias para pedidos em grandes quantidades

Termos de pagamento: L/C,T/T

Habilidade da fonte: 3.000 peças por mês

Galeria

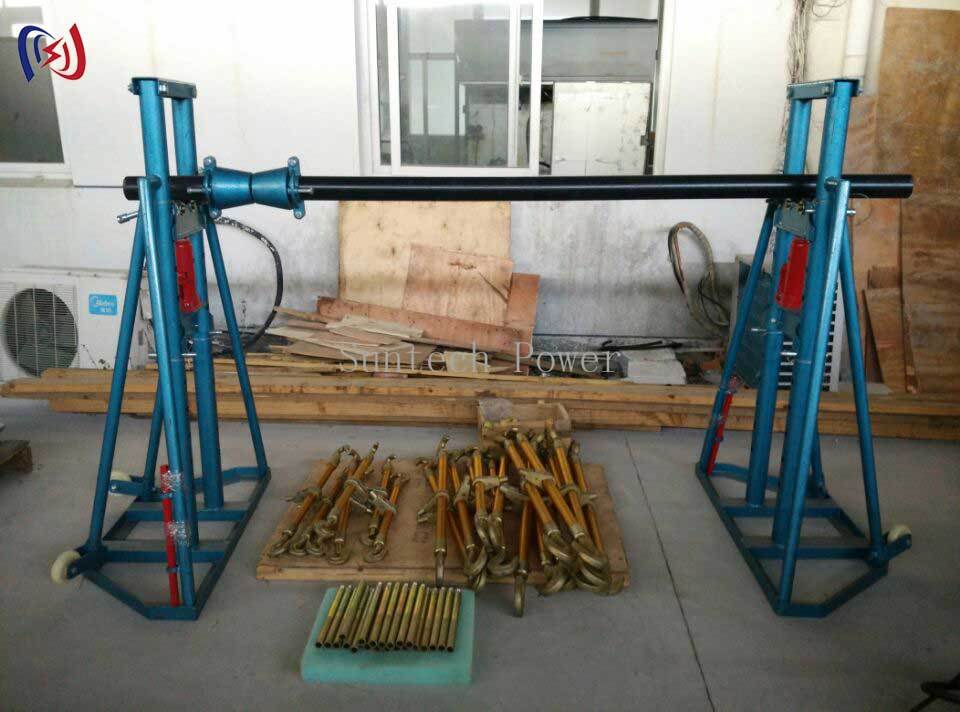

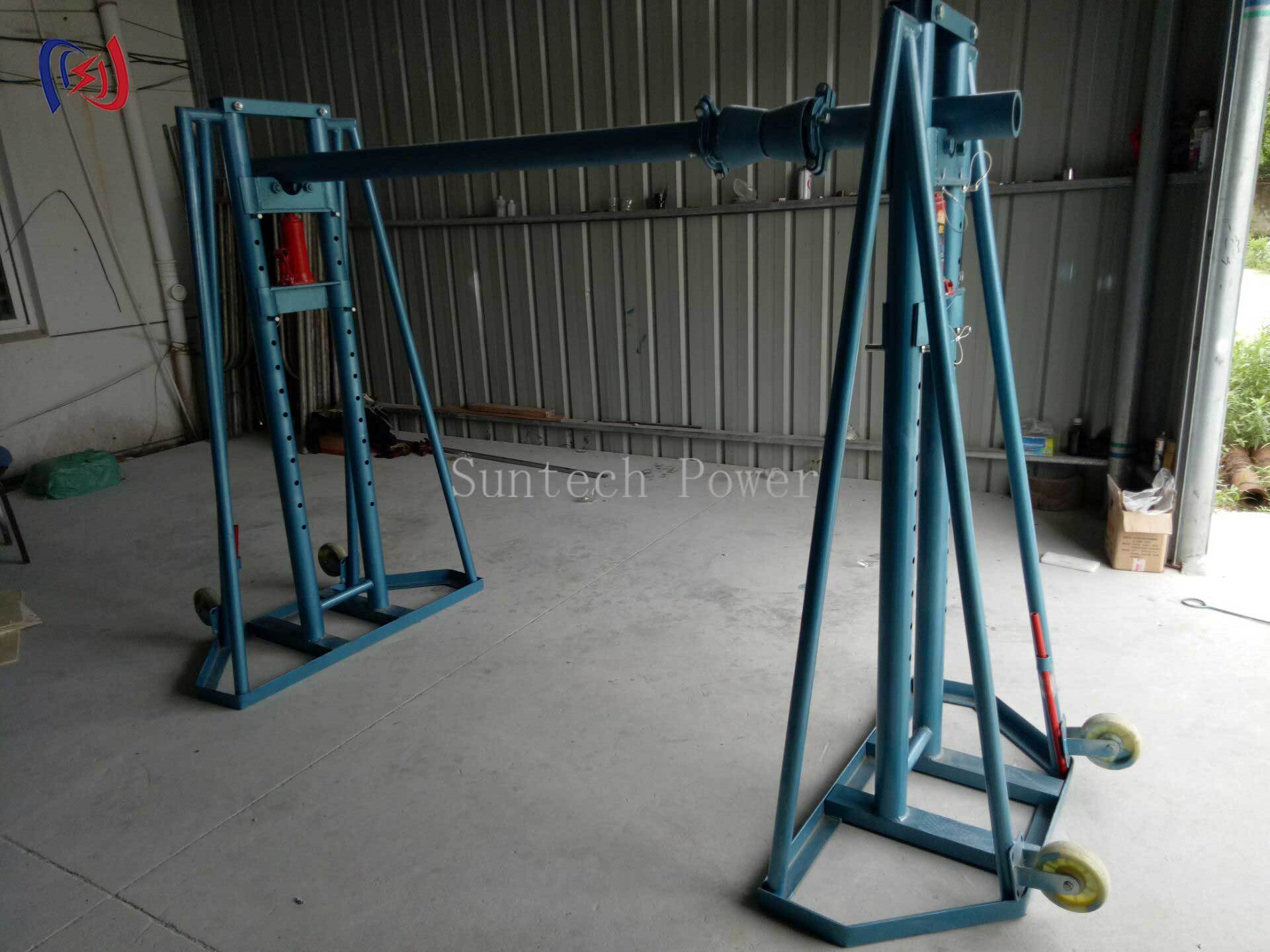

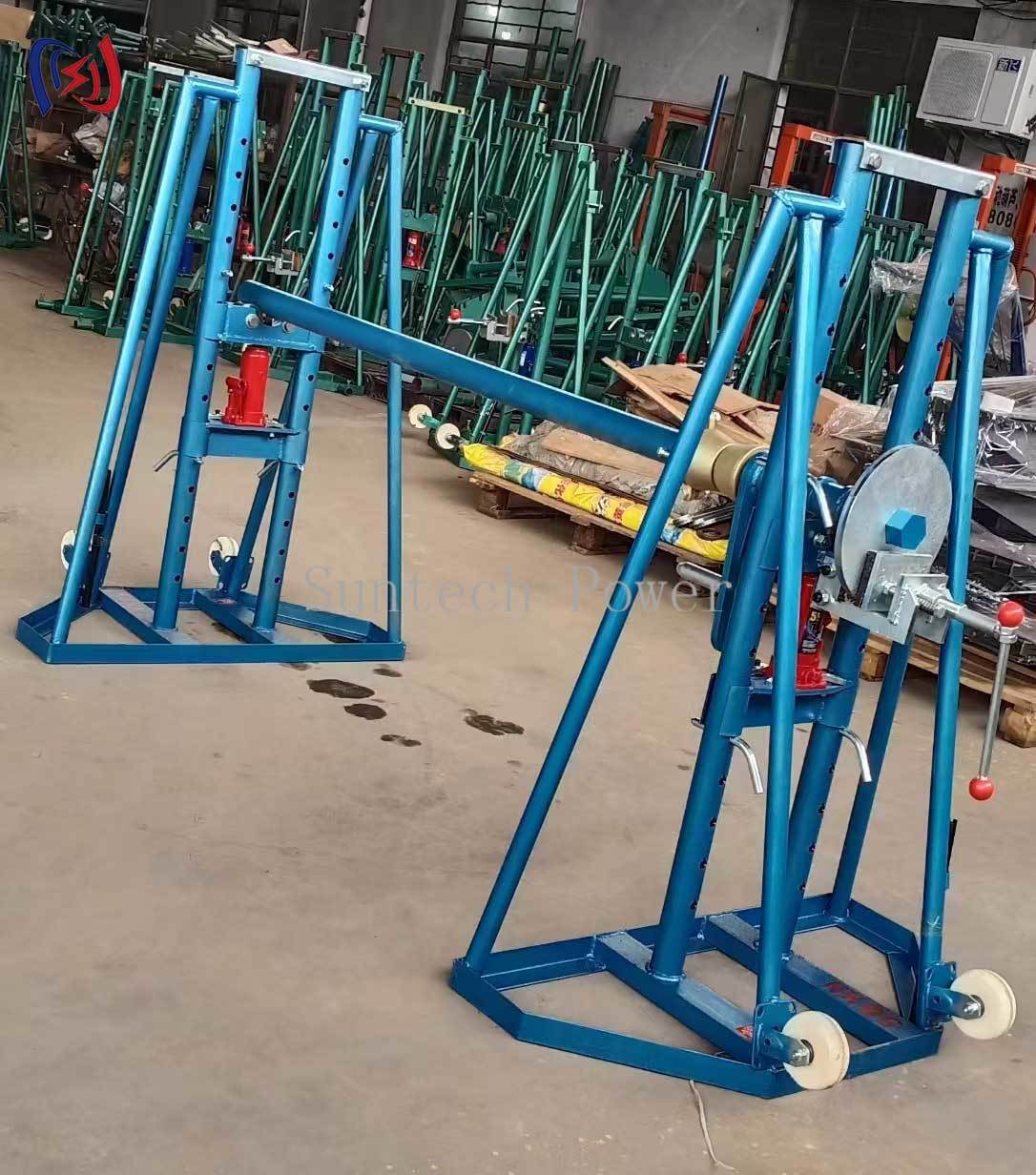

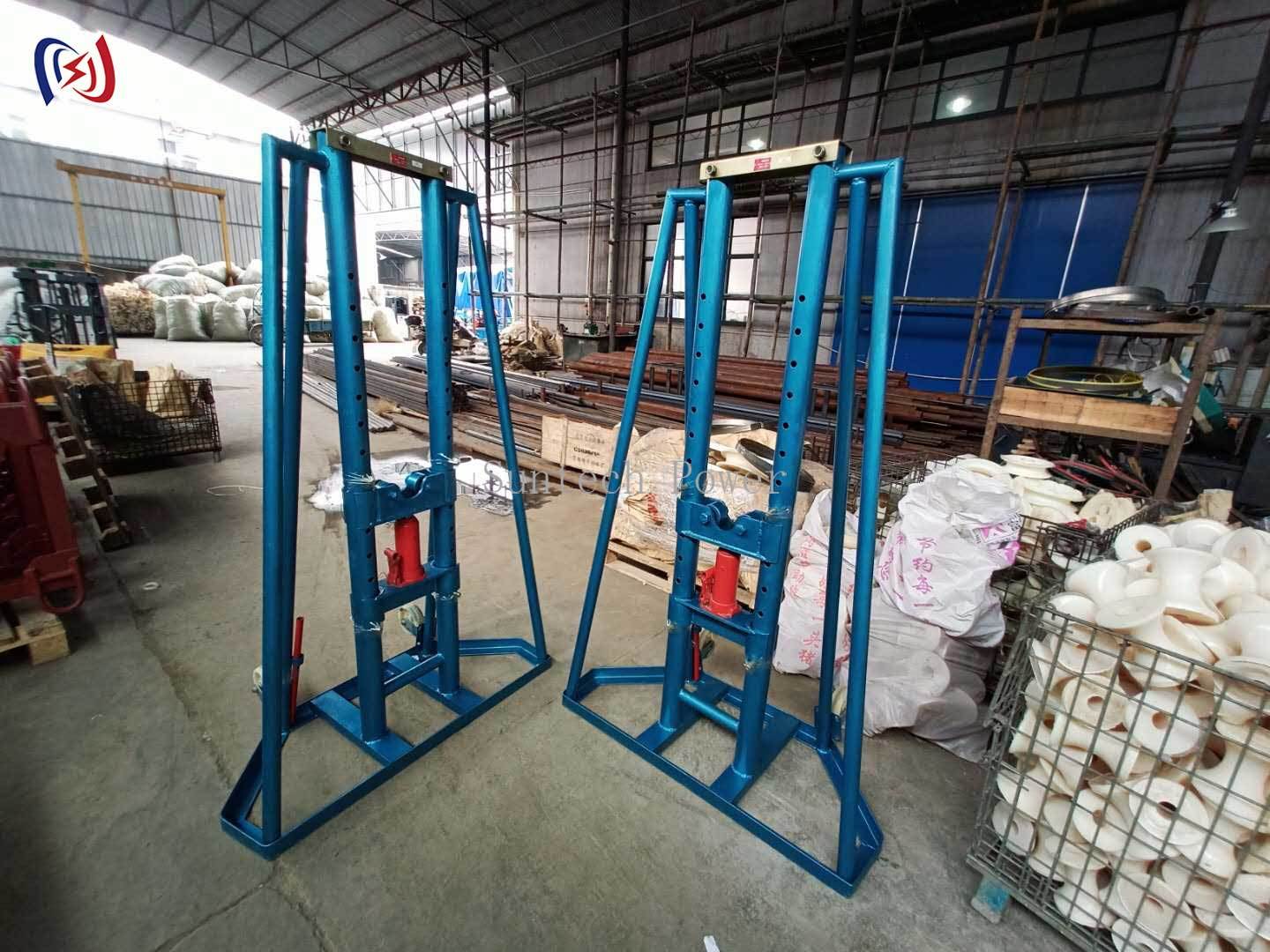

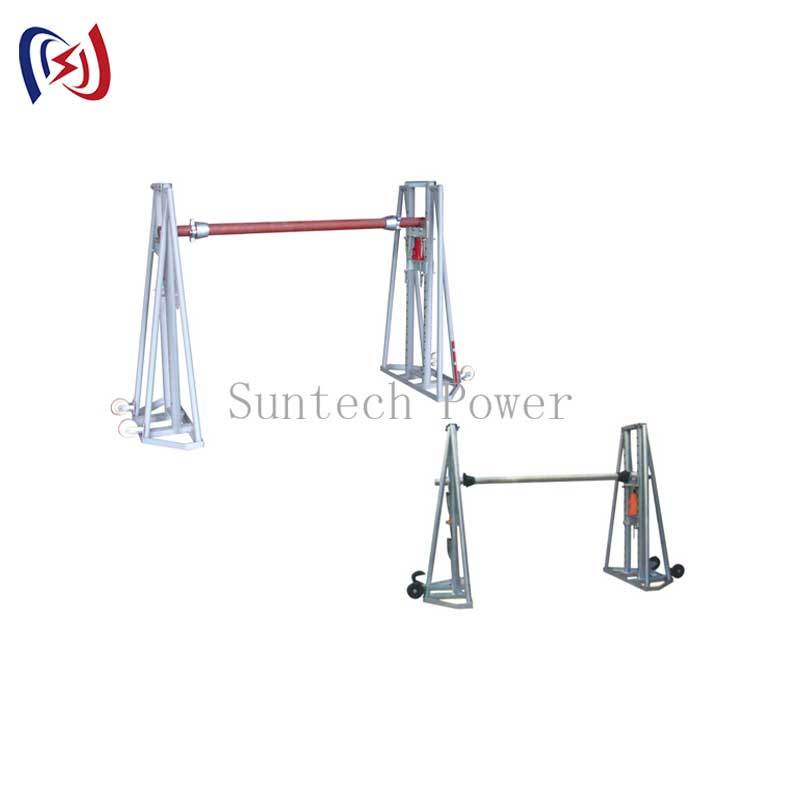

Suporte de bobina de cabo galvanizado 50-300KN Carga 2400-5000mm Suporte de tambor de condutor

Descrição de produto

Suporte Hidráulico para Carretel de Cabo para Manuseio Seguro e Eficiente de Tambores Pesados de Cabo de Energia

O Suporte Hidráulico para Carretel de Cabo é uma solução de manuseio de materiais projetada especificamente para levantar tambores pesados de cabos e condutores do nível do solo para uma altura de trabalho segura usando uma bomba hidráulica manual. Montado em um chassi reforçado de aço de alta resistência e oferecido em seis classificações de carga de 50KN a 300KN, ele permite que um único operador posicione, levante e pague tambores de até 5000 mm de diâmetro que, de outra forma, exigiriam um guindaste e uma equipe completa.

Projetado para o Trabalho Real de Instalação de Cabos

Sistema de elevação hidráulica: uma bomba manual robusta e um cilindro levantam o tambor do chão com o mínimo de esforço, removendo o levantamento manual e o rolamento que causam a maioria das lesões nas costas e esmagamentos no local.
Braços ajustáveis acomodam furos centrais de tambor de 76 mm a 200 mm e travam o tambor com segurança durante todo o desenrolamento.
Freio integrado aplica tensão de retrocesso precisa para que o cabo alimente uniformemente sem folgas, dobras ou excesso de velocidade.
Rodas pneumáticas de alta resistência permitem que uma pessoa mova um suporte carregado em superfícies irregulares e o alinhe com a direção de tração.
Estrutura reforçada: a soldagem é duplicada em cada ponto de estresse e o berço largo e baixo mantém a unidade estável sob carga nominal total.

Especificações Técnicas

Nº do Item.	Modelo	Carga Nominal (KN)	Diâmetro do Carretel (mm)	Largura do Carretel (mm)	Furo Central (mm)	Peso (kg)
21346	SI-5	50	Máx. 2400	Máx. 1600	76-103	172
21347	SI-10	100	Máx. 2700	Máx. 1700	120-135	230
21348	SI-10A	100	Máx. 3400	Máx. 1900	120-135	230
21349	SI-16	160	Máx. 4000	Máx. 2500	125-200	325
21343	SI-20	200	Máx. 4000	Máx. 2500	135-160	450
21344	SI-30	300	Máx. 5000	Máx. 3100	160-200	600

Controle de Qualidade e Testes

A soldagem da estrutura segue um procedimento documentado, e cada chassi é verificado quanto à esquadria em um gabarito antes da pintura. Cilindros e bombas hidráulicas são testados sob pressão, e cada unidade acabada é testada funcionalmente através de um ciclo de elevação completo antes da embalagem. A fabricação ocorre sob gestão de qualidade certificada ISO 9001, e um registro de inspeção de fábrica é fornecido com cada remessa.

Aplicações Típicas

Instalação de linhas de transmissão e distribuição aéreas
Instalação de cabos em subestações e pátios de manobra
Projetos de puxamento de cabos subterrâneos e em dutos
Obras de catenária ferroviária e backbone de telecomunicações
Cabeamento de energia em plantas industriais e parques eólicos

Suporte de Fábrica e Garantia ao Comprador

Preços direto do fabricante sem margem de intermediários
OEM e ODM disponíveis com classificações de carga, cores e marca personalizadas
Desenhos técnicos e cálculos de carga fornecidos antes do pedido
Bombas hidráulicas, braços e rodas sobressalentes em estoque
Garantia limitada de 12 meses em componentes hidráulicos

Suporte de bobina de cabo galvanizado 50-300KN Carga 2400-5000mm Suporte de tambor de condutor

Informe-nos o diâmetro, largura, furo central do seu tambor e a classificação de carga necessária, e nossos engenheiros recomendarão o modelo correto e confirmarão uma cotação direto da fábrica em até um dia útil.
