Suporte Hidráulico para Tambor de Condutor SI-30 — Equipamento de Manuseio de Carretel de Cabo Pesado de 300KN

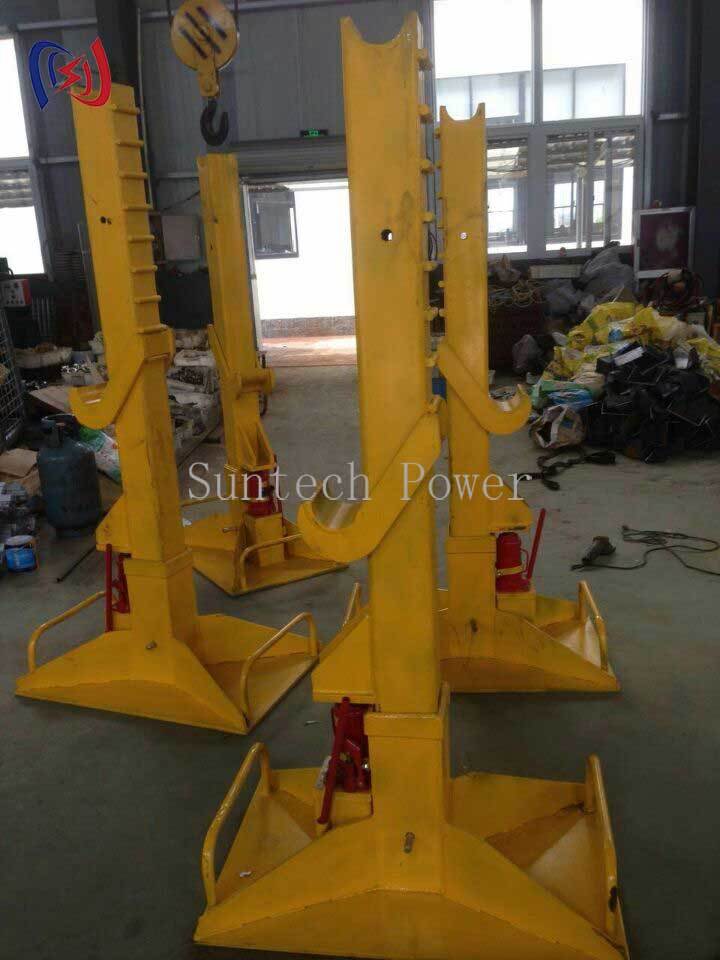

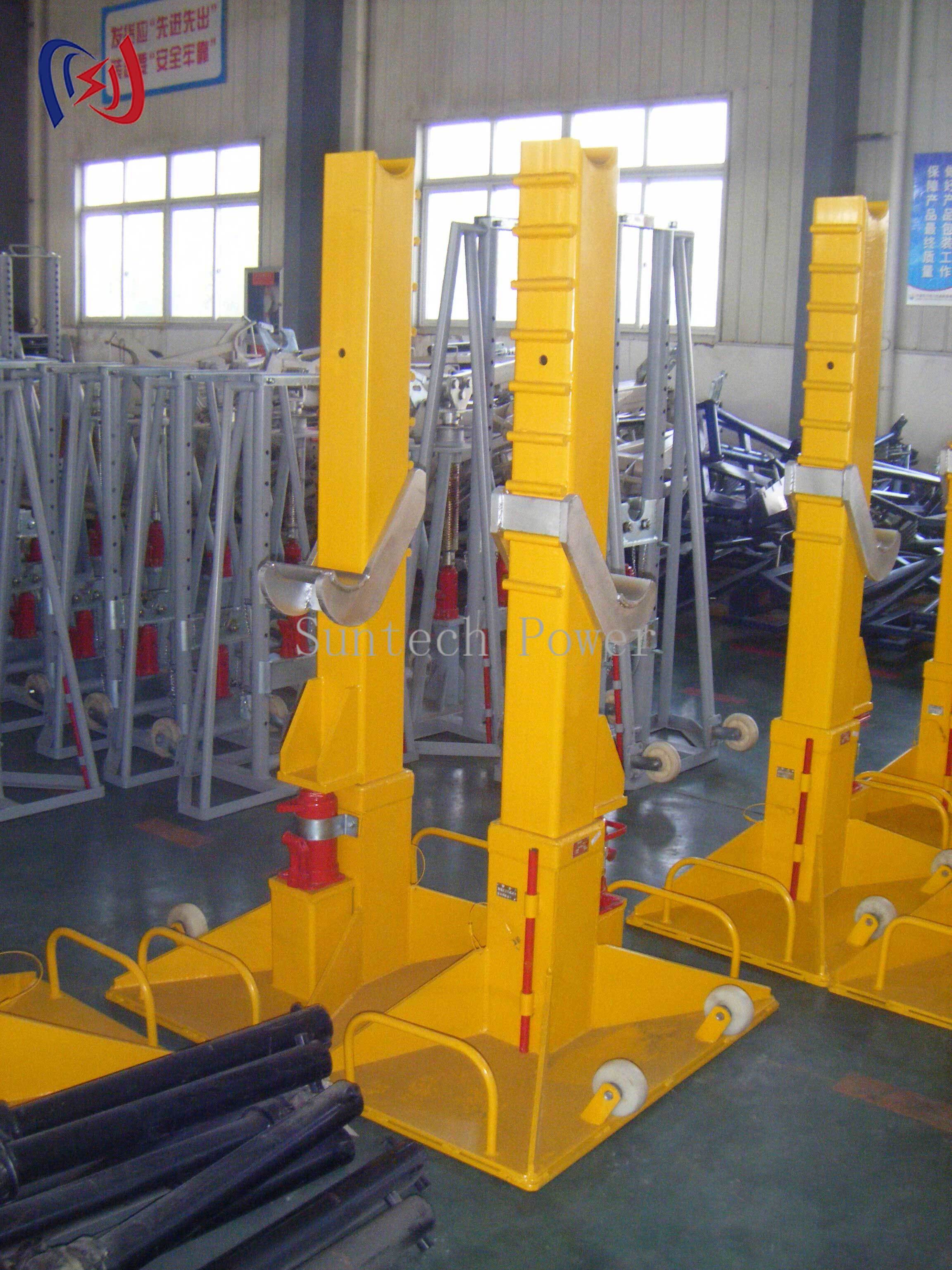

O Suporte Hidráulico para Tambor de Condutor SI-30 é uma solução de manuseio de materiais pesados projetada para levantar, posicionar e desenrolar grandes carretéis de cabos de energia, condutores e fios com um único operador. Uma bomba hidráulica eleva o berço do tambor do nível do solo até a altura de trabalho, substituindo o rolamento manual e o macaco que causam lesões nas costas e danos à jaqueta. Construído em torno de uma estrutura de aço soldado de alta resistência, o SI-30 é classificado para uma carga de 300KN e aceita carretéis de condutor de até 5000 mm de diâmetro e 3100 mm de largura.
Especificações Técnicas
| Item |
Parâmetro |
Valor |
| 1 |
Modelo |
SI-30 |
| 2 |
Carga Nominal |
300 KN |
| 3 |
Diâmetro de Carretel Aplicável |
≤ Φ5000 mm |
| 4 |
Largura de Carretel Aplicável |
≤ 3100 mm |
| 5 |
Diâmetro do Furo Central |
Φ160–200 mm |
| 6 |
Peso Próprio |
600 kg |
| 7 |
Sistema de Levantamento |
Bomba hidráulica manual |
| 8 |
Material da Estrutura |
Aço soldado de alta resistência |
| 9 |
Frenagem |
Freio de contra-tensão integrado |
| 10 |
Mobilidade |
Rodas de alta resistência, carrinho móvel |
Guia de Seleção e Gama de Modelos
| Modelo |
Carga Nominal (KN) |
Diâmetro do Carretel (mm) |
Largura do Carretel (mm) |
Furo Φ (mm) |
Peso (kg) |
| SI-5 |
50 |
≤ Φ2400 |
≤1600 |
76–103 |
172 |
| SI-10 |
100 |
≤ Φ2700 |
≤1700 |
120–135 |
230 |
| SI-10A |
100 |
≤ Φ3400 |
≤1900 |
120–135 |
230 |
| SI-16 |
160 |
≤ Φ4000 |
≤2500 |
125–200 |
325 |
| SI-20 |
200 |
≤ Φ4000 |
≤2500 |
135–160 |
450 |
| SI-30 |
300 |
≤ Φ5000 |
≤3100 |
160–200 |
600 |
Principais Características e Benefícios
Levantamento Hidráulico Motorizado
A bomba hidráulica manual levanta pesos de carretel de até 300KN, permitindo que um operador carregue e posicione tambores que, de outra forma, exigiriam um guindaste ou uma equipe completa, eliminando a principal causa de lesões de levantamento em trabalhos com cabos.
Controle de Desenrolamento de Cabo
Um freio de contra-tensão integrado regula a velocidade e a tensão de desenrolamento, evitando derramamento de cabo, dobras e laços frouxos, ao mesmo tempo em que protege o condutor e o isolamento durante a instalação.
Ampla Compatibilidade de Carretéis
Braços de berço ajustáveis e uma base ampla aceitam diâmetros de carretel de 2400mm a 5000mm e furos centrais de 76mm a 200mm, permitindo que um único suporte sirva desde fios de distribuição até condutores de transmissão pesados.
Design Móvel e Estável
Rodas de alta resistência permitem que o suporte seja rolado entre os caminhões de entrega e a área de trabalho, enquanto a estrutura soldada rígida se trava em uma plataforma de desenrolamento nivelada e estável no local.
Fabricação e Garantia de Qualidade
Cada SI-30 é produzido por um fabricante certificado ISO 9001 com mais de 15 anos de experiência em equipamentos de instalação de linhas de transmissão e manuseio de cabos. As estruturas são fabricadas em aço de alta resistência com soldagem reforçada em todos os pontos de tensão, e depois testadas sob carga a 1,25 vezes a capacidade nominal antes do envio. Cada unidade é fornecida com um número de série rastreável e registro de inspeção para que engenheiros de aquisição e de campo possam verificar a conformidade com a classificação declarada de 300KN.
Aplicações Típicas
Projetado para empreiteiros elétricos, equipes de serviços públicos e instaladores de telecomunicações, o SI-30 suporta a instalação de linhas aéreas, a colocação de cabos subterrâneos, trabalhos em subestações e o puxamento de cabos industriais pesados onde tambores de condutores grandes devem ser manuseados com segurança e eficiência.
O Suporte Hidráulico para Tambor de Condutor SI-30 combina uma classificação de carga de 300KN, capacidade de carretel de 5000mm e levantamento hidráulico por um único operador em uma construção durável de aço soldado. Ao mecanizar a tarefa mais pesada e perigosa no manuseio de cabos, ele protege o pessoal, salvaguarda ativos valiosos de condutores e mantém as equipes de instalação produtivas. Entre em contato com nossa equipe de engenharia para seleção de modelos, orientação sobre ciclo de trabalho e opções de OEM.
