PD Sistema de ensaio de tensão de corrente alternada livre com transformador tipo cilindro, medição de descarga parcial
I. Descrição e aplicação dos produtos:

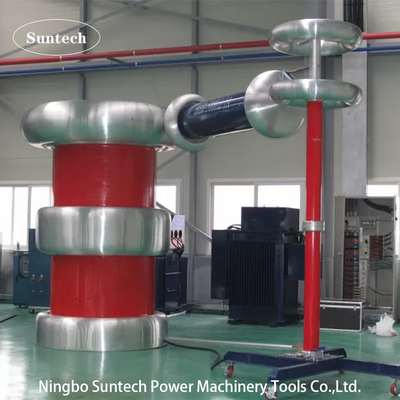

PD Free AC Resist Voltage Test Systems With Cylinder Type Transformer é usado para testar produtos e componentes elétricos de alta tensão na sala de teste HV, como cabos HV, transformadores de potência,Dispositivos de ligação com isolamento por gás, buchas, arresters e materiais de isolamento.
Com um amplo âmbito de aplicação, geralmente pode ser aplicado em testes de rotina de inspecção de qualidade de produtos de alta tensão,que inclui teste de tensão de resistência de frequência de corrente alternada,Detecção de PD e ensaio de longa duração do caboEstes sistemas são particularmente adequados para ensaios que exijam uma tensão estável mesmo se a carga mudar sob tensão (corona,Ensaios de humidade e poluição) ou quando a carga é indutiva (transformadores de tensão indutiva). O divisor de tensão do sistema tem terminal de acoplamento do sinal PD, através equipado com 2 ou 4 canais PD analisador (opcional), detecção PD para objeto de teste pode ser realizado.

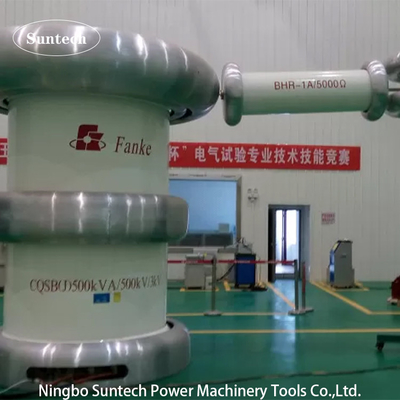

O modelo CQSB-300KVA/600KV possui dois transformadores de ensaio de tipo cilindro em série em ligação a uma tensão de ensaio de saída de 600KV e uma corrente de ensaio de 0,5A.
Até agora, este conjunto de testes tinha formado muitos modelos serializados diferentes de acordo com diferentes aplicações de teste de resistência à votage. O modelo semelhante pode ver outro modelo típico na seguinte cláusula.
II. Principais componentes:
CN | Nome dos componentes | Tipo e especificação | Qty. | Cada peso | Cada Dimensão |
1 | Consola de controlo | FKGB-300KVA | 1 peça | 180 kg | 1200*420*820 mm |
2 | Armário de regulação de tensão elétrica | DT-300KVA | 1 peça | 2500 kg | 1100*1050*1250 mm |
3.1 | Primeiro.Tipo de cilindro empilhável Transformador de ensaio | CQSB-600KVA/300KV | 1 peça | 3000 kg | D1200*H2800 mm |

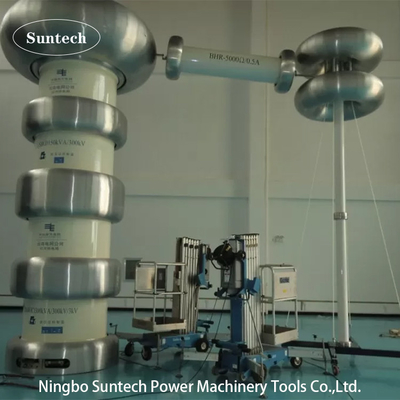

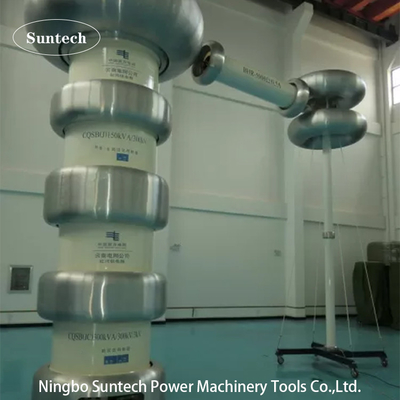

3.2 | SegundoTipo de cilindro empilhável Transformador de ensaio | CQSB-300KVA/300KV | 1 peça | 2400 kg | D1200*H2500 mm |

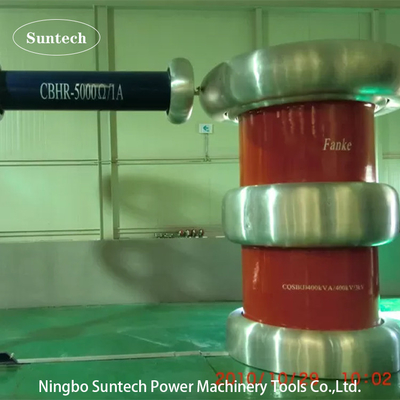

4 | Resistência de protecção | BHR-0,5A/600KV | 1 peça | 120 kg | D380*L850mm |

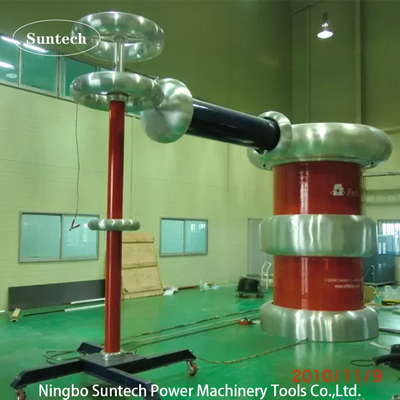

5 | Divisores de tensão com capacitância de acoplamento | TJF-600KV/500pF | 1 conjunto | 200 kg | D320*H6000mm |
6 | Acessórios de ensaio especiais | ||||
Nota: Os requisitos especiais podem ser feitos por encomenda. |
III. Figura de ligação de ensaio (por exemplo: modelo CQSB-500KVA/500KV):
IV. Características tecnológicas
V. Dados técnicos gerais:
VI. Outros componentes opcionais
VII. Outro modelo típico
1Tipo de transformador único:
Modelo |
Capacidade nominal (KVA) |
Fornecimento de entrada LV ((KV) | Tensão de saída nominal ((KV) |
Dimensão do transformador do cilindro D× H(mm) |
Peso (kg) |
CQSB-1.5KVA/50KV | 1.5 | 0.22 | 50 | φ430*580 | 65 |
CQSB-2.5KVA/50KV | 2.5 | 0.22 | 50 | φ280*500 | 70 |
CQSB-3KVA/50KV | 3 | 0.22 | 50 | φ300*510 | 72 |
CQSB-5KVA/50KV | 5 | 0.22 | 50 | φ460*580 | 110 |
CQSB-5KVA/100KV | 5 | 0.22 | 100 | φ640*820 | 130 |
CQSB-10KVA/100KV | 10 | 0.22 | 100 | φ620*850 | 160 |
CQSB-50KVA/100KV | 50 | 0.4 | 100 | φ725*1100 | 500 |
CQSB-12KVA/120KV | 12 | 0.38 | 120 | φ750*1230 | 380 |
CQSB-15KVA/150KV | 15 | 0.38 | 150 | φ820*1220 | 500 |
CQSB-20KVA/200KV | 20 | 0.38 | 200 | φ1080*1700 | 900 |
CQSB-50KVA/250KV | 50 | 0.38 | 250 | φ1460*1520 | 1250 |
CQSB-75KVA/250KV | 75 | 0.38 | 250 | φ1460*1780 | 1450 |
CQSB-75KVA/500KV | 75 | 0.38 | 500 | φ2000*4850 | 6800 |
CQSB-100KVA/100KV | 100 | 0.38 | 100 | φ1000*1250 | 800 |
CQSB-100KVA/150KV | 100 | 0.38 | 150 | φ1410*1620 | 1700 |
CQSB-100KVA/250KV | 100 | 0.6 | 250 | φ1100*1450 | 1550 |
CQSB-125KVA/250KV | 125 | 0.38 | 250 | φ1540*2060 | 3460 |
CQSB-150KVA/150KV | 150 | 0.6 | 150 | φ1420*1620 | 2200 |
CQSB-2000KVA/500KV | 2000 | 3 | 500 | φ3000*4800 | 50000 |
2.Transformadores de cilindros empilháveis tipo:
Modelo |
Capacidade nominal (KVA) |
Fornecimento de entrada LV ((KV) | Tensão de saída nominal ((KV) |
Dimensão do transformador do cilindro D× H(mm) |
Peso (kg) |
CQSB-10KVA/2*50KV | 10 | 0.2 | 100 | φ410*980 | 200 |
CQSB-25KVA/2*125KV | 25 | 0.38 | 250 | φ1250*2200 | 890 |
CQSB-100KVA/2*200KV | 100 | 0.38 | 400 | φ1580*3650 | 2500 |
CQSB-150KVA/2*150KV | 150 | 0.38 | 300 | φ1600*3200 | 3980 |
CQSB-300KVA/2*150KV | 300 | 0.38 | 300 | φ1600*3800 | 4280 |
CQSB-250KVA/2*250KV | 250 | 0.38 | 500 | φ2220*6100 | 11200 |
CQSB-500KVA/2*250KV | 500 | 0.6 | 500 | φ2030*4600 | 18500 |
CQSB-600KVA/2*300KV | 600 | 3 | 600 | φ3200*8000 | 19000 |
CQSB-1200KVA/2*300KV | 1200 | 0.6 | 600 | φ3000*6200 | 28900 |
CQSB-1250KVA/2*125KV | 1250 | 3 | 250 | φ4500*3200 | 14500 |
CQSB-300KVA/2*300KV | 300 | 3 | 600 | φ2610*5600 | 10000 |
