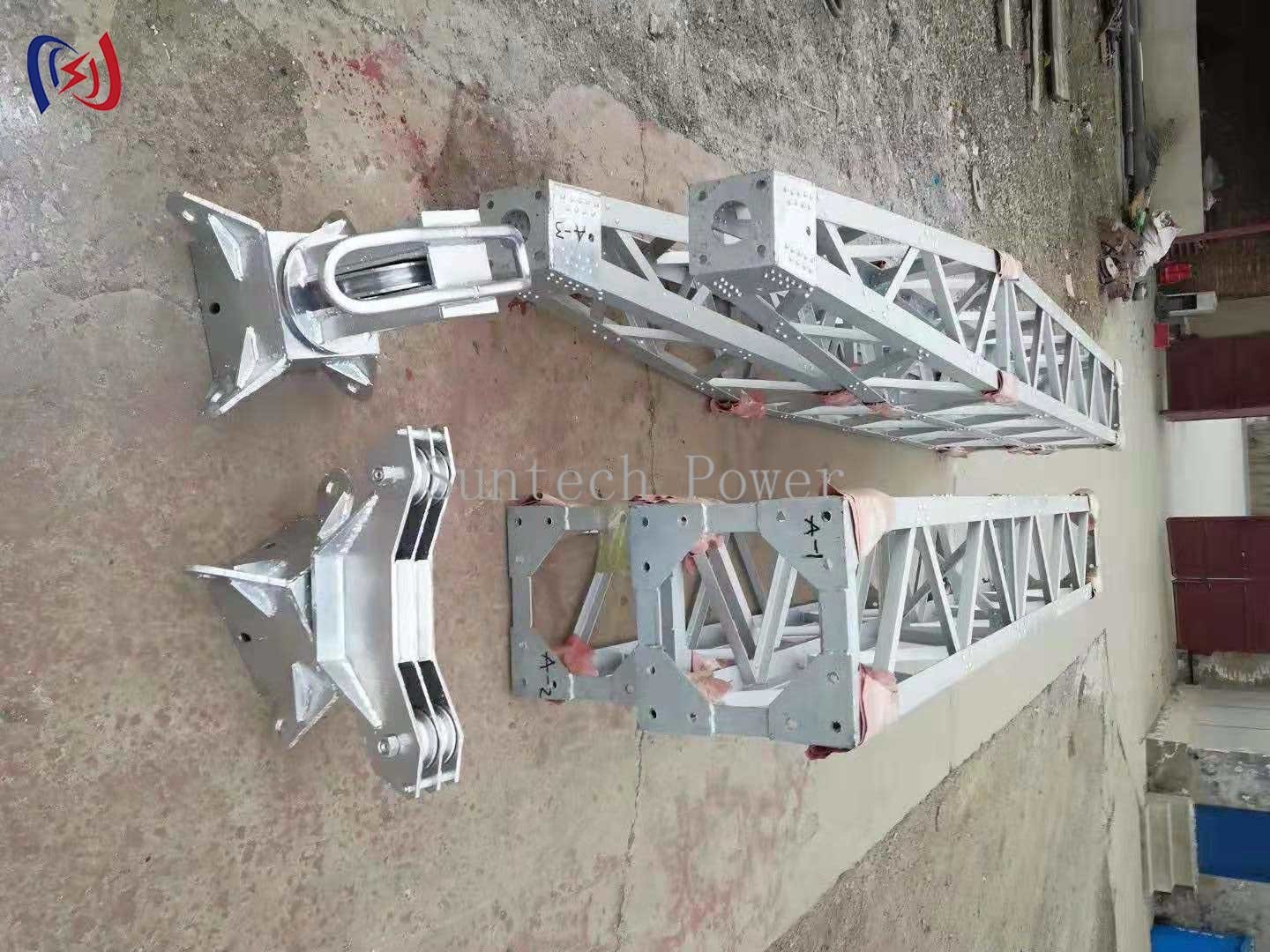

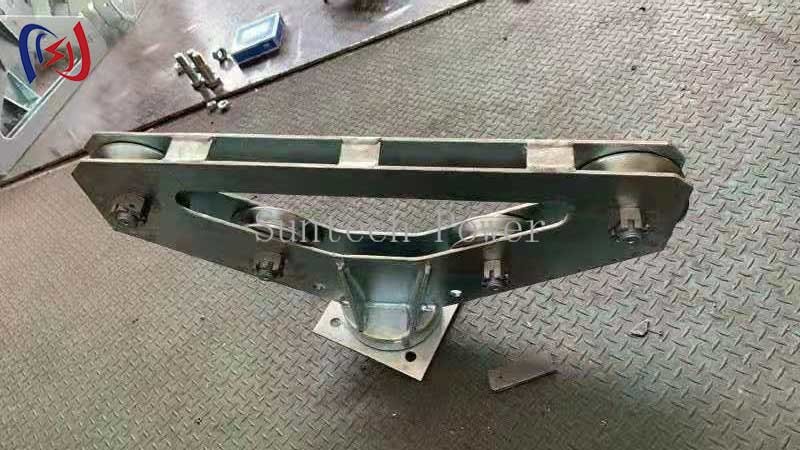

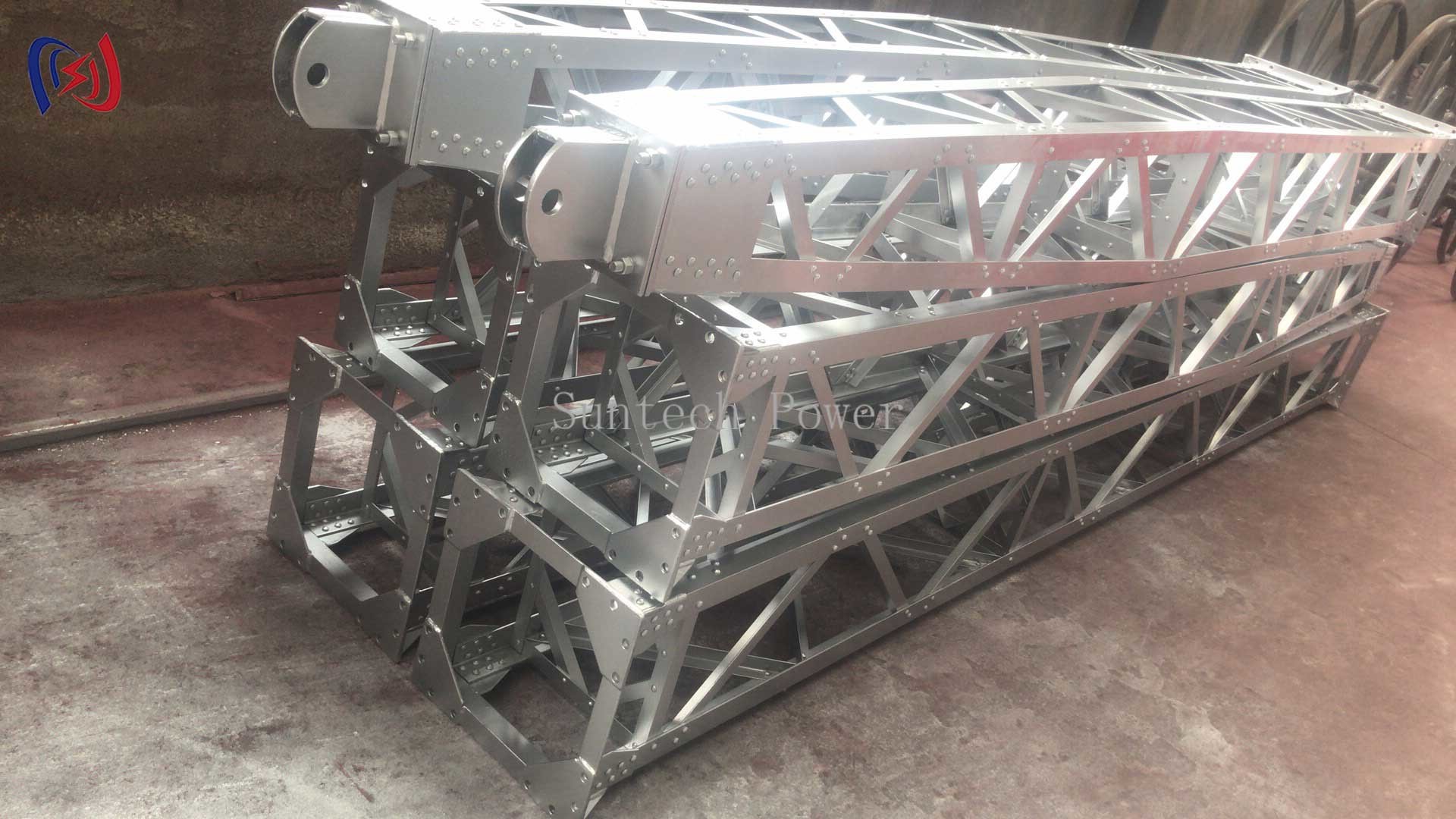

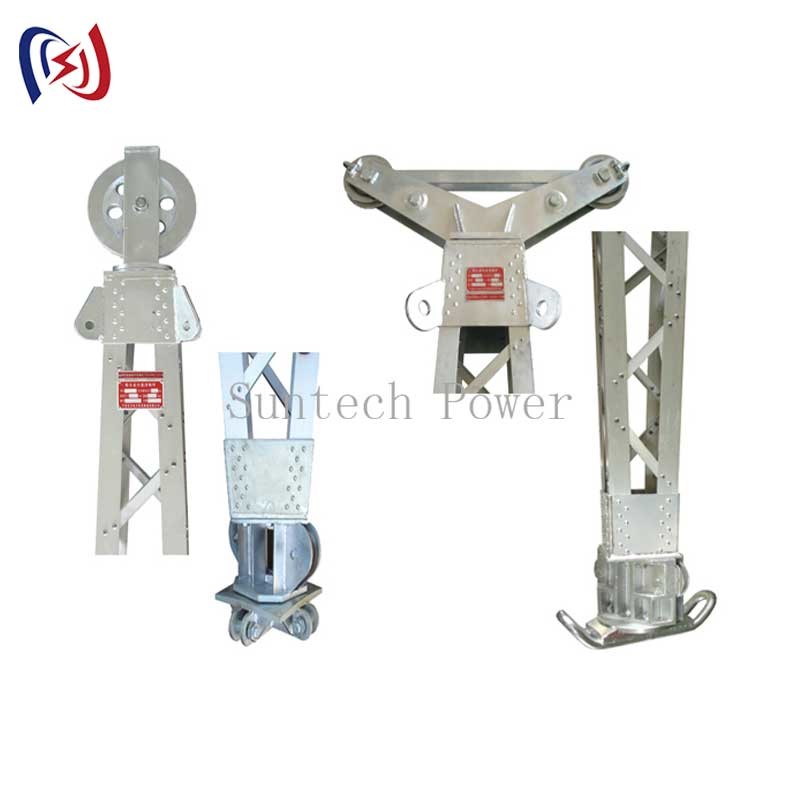

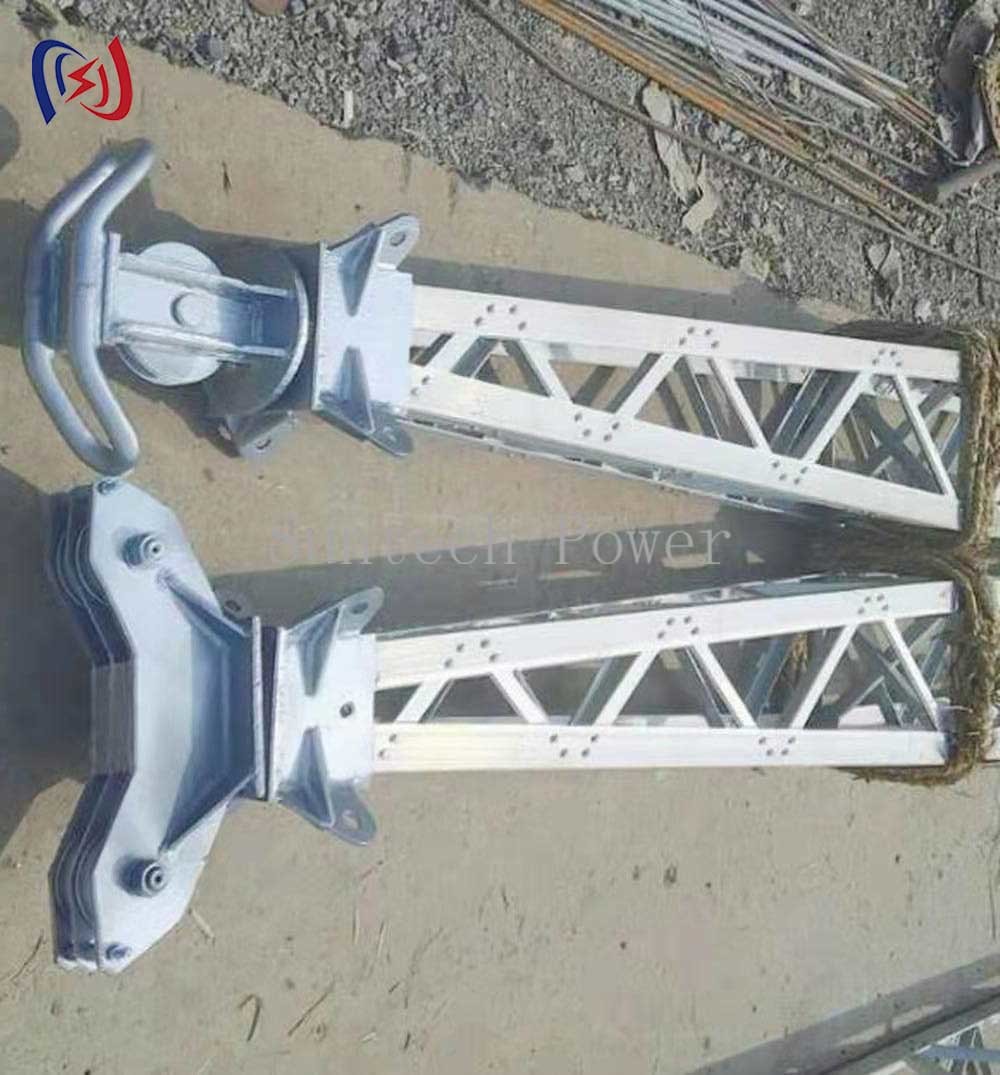

Mastro de Gin de Treliça Interno para Construção de Torres de Transmissão
Características:
O Mastro de Gin de Treliça Interno é um sistema de elevação especializado projetado para a construção e manutenção segura e eficiente de torres de transmissão. Seu design de treliça modular, disponível em aço galvanizado ou alumínio leve, oferece resistência excepcional, minimizando o peso. O sistema apresenta:
Comprimento ajustável (normalmente de 5m a 20m) através de seções modulares
Pontos de fixação integrados para fixação segura da carga
Revestimento resistente à corrosão para uso externo a longo prazo
Componentes com classificação de carga que atendem aos padrões de segurança da indústria
Hardware de conexão rápida para montagem/desmontagem rápida
Sistemas opcionais de monitoramento de carga para maior segurança
Princípio de Funcionamento:
Este mastro de gin opera como um sistema de suspensão interno dentro da estrutura da torre:
O mastro é fixado dentro da estrutura da torre usando suportes especialmente projetados
Um mecanismo de içamento (manual ou motorizado) é fixado à seção superior
A carga é içada verticalmente através do centro da estrutura da torre
Sistemas de orientação garantem o posicionamento preciso dos componentes da torre
Aplicações:
Montagem e manutenção de torres de transmissão
Projetos de instalação de linhas de alta tensão
Construção de torres de celular e colocação de antenas
Instalação de cabos de pontes
Manutenção de turbinas eólicas
Vantagens:
✔ Segurança Aprimorada - A suspensão interna reduz os riscos de oscilação
✔ Eficiência de Espaço - Funciona dentro da área da torre
✔ Posicionamento Preciso - Excelente controle para alinhamento de componentes
✔ Adaptabilidade - Design modular adequado para vários requisitos de projeto
✔ Durabilidade - Materiais resistentes às intempéries para longa vida útil
Serviço e Suporte:
Cálculos de carga projetados disponíveis para projetos específicos
Configurações personalizadas para atender aos requisitos exclusivos do trabalho
Diretrizes de inspeção abrangentes incluídas
Dados Técnicos
| Número do item |
Modelo |
Alcance
(M)
|
Seção(MM) |
Parte principal
tamanho
(MM)
|
Acessório
tamanho
(MM)
|
Vertical
Carga
(KN)
|
Fator de
Segurança
(K)
|
Peso
(KG/M)
|
| 03131 |
LBNX-300A |
8-16 |
300*300 |
50*50*4 |
25*25*3 |
13-38 |
2.5 |
10.5 |
| 03141 |
LBNX-300B |
11-18 |
300*300 |
50*50*5 |
30*30*3 |
15-40 |
2.5 |
11.0 |
| 03151 |
LBNX-400 |
12-20 |
400*400 |
50*50*5 |
30*30*3 |
14-43 |
2.5 |
14.6 |
| 03511 |
LBNX-500A |
12-20 |
500*500 |
60*60*5 |
30*30*3 |
34-75 |
2.5 |
18 |
| 03515 |
LBNX-500B |
14-22 |
500*500 |
60*60*5 |
40*40*3 |
2.5 |
20 |
| 03521 |
LBNX-500C |
15-23 |
500*500 |
70*70*6 |
40*40*3 |
42.88 |
2.5 |
21 |
| 03525 |
LBNX-500D |
17-25 |
500*500 |
70*70*6 |
50*50*4 |
2.5 |
22 |
| 03531 |
LBNX-600A |
15-23 |
600*600 |
60*60*6 |
40*40*3 |
38.75 |
2.5 |
20 |
| 03535 |
LBNX-600B |
17-25 |
600*600 |
70*70*6 |
40*40*3 |
2.5 |
21 |
| 03541 |
LBNX-600C |
17-25 |
600*600 |
70*70*6 |
50*50*4 |
58.119 |
2.5 |
22 |
| 03545 |
LBNX-600D |
17-25 |
600*600 |
75*75*6 |
50*50*4 |
2.5 |
24 |
| 03601 |
BNX-300 |
10-15 |
300*300 |
50*50*5 |
30*30*3 |
17-35 |
2.5 |
33 |
| 03602 |
BNX-400 |
12-16 |
400*400 |
50*50*5 |
30*30*3 |
29-51 |
2.5 |
43 |
| 03603 |
BNX-500 |
16-24 |
500*500 |
63*63*6 |
30*30*3 |
41-93 |
2.5 |
54 |
| 03604 |
BNX-600 |
16-32 |
600*600 |
70*70*6 |
40*40*4 |
72-221 |
2.5 |
63 |
| 03605 |
BNX-700 |
20-32 |
700*700 |
80*80*6 |
40*40*4 |
115-294 |
2.5 |
75 |
