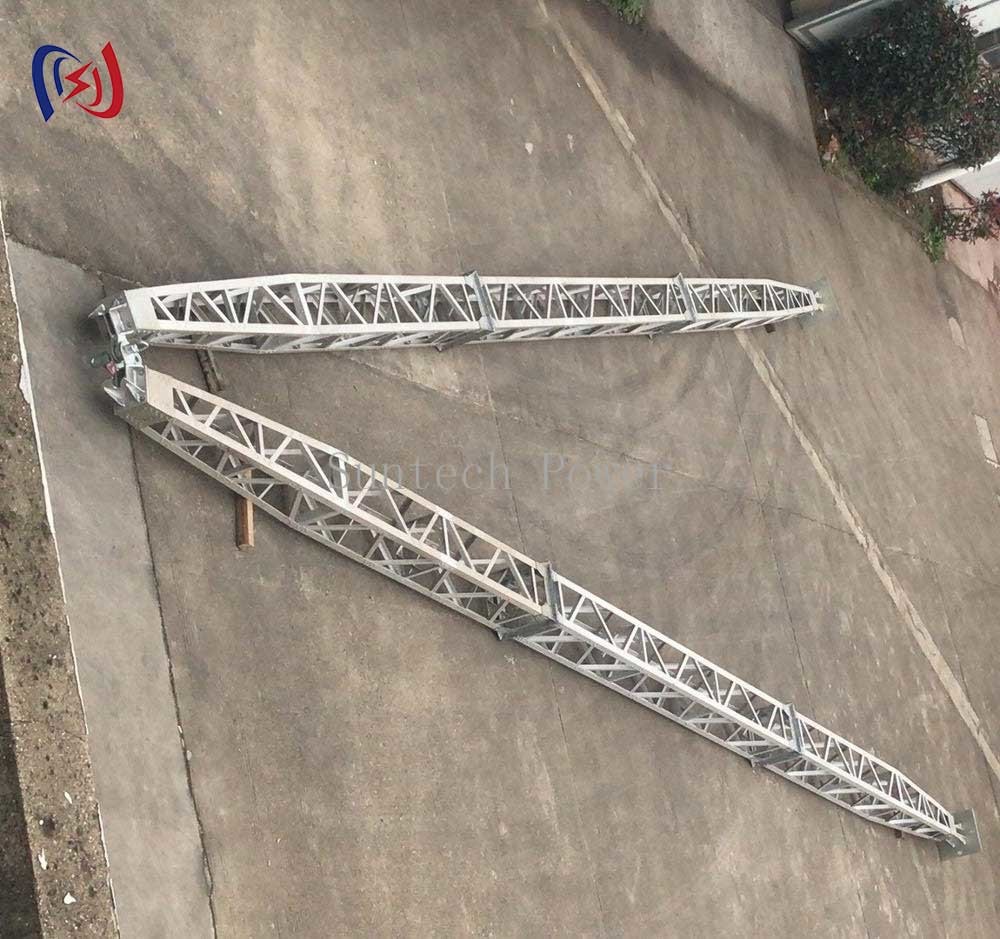

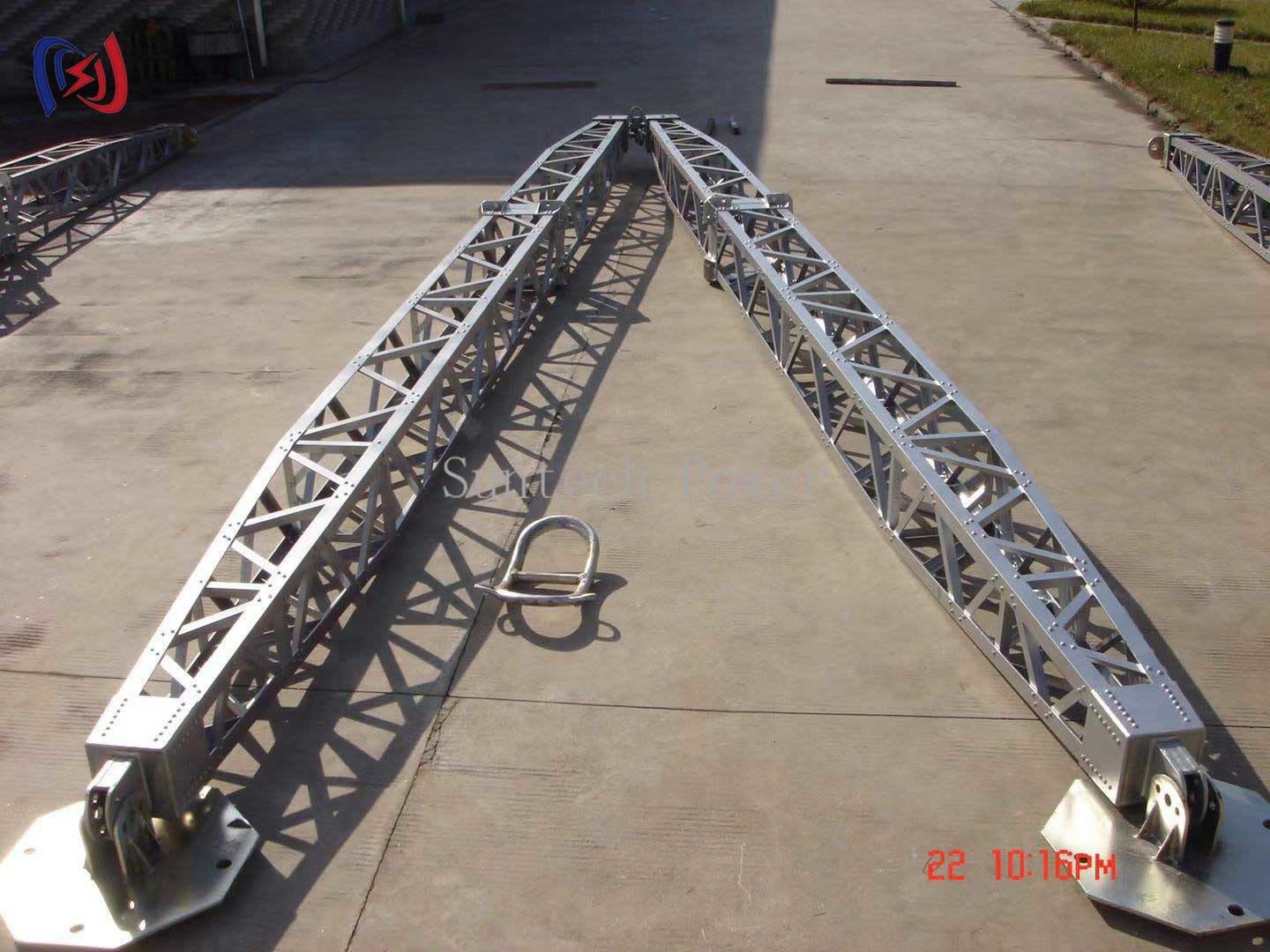

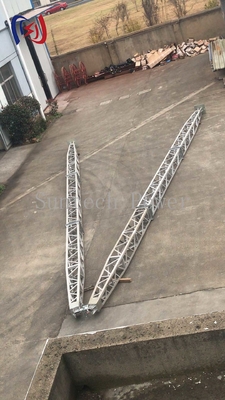

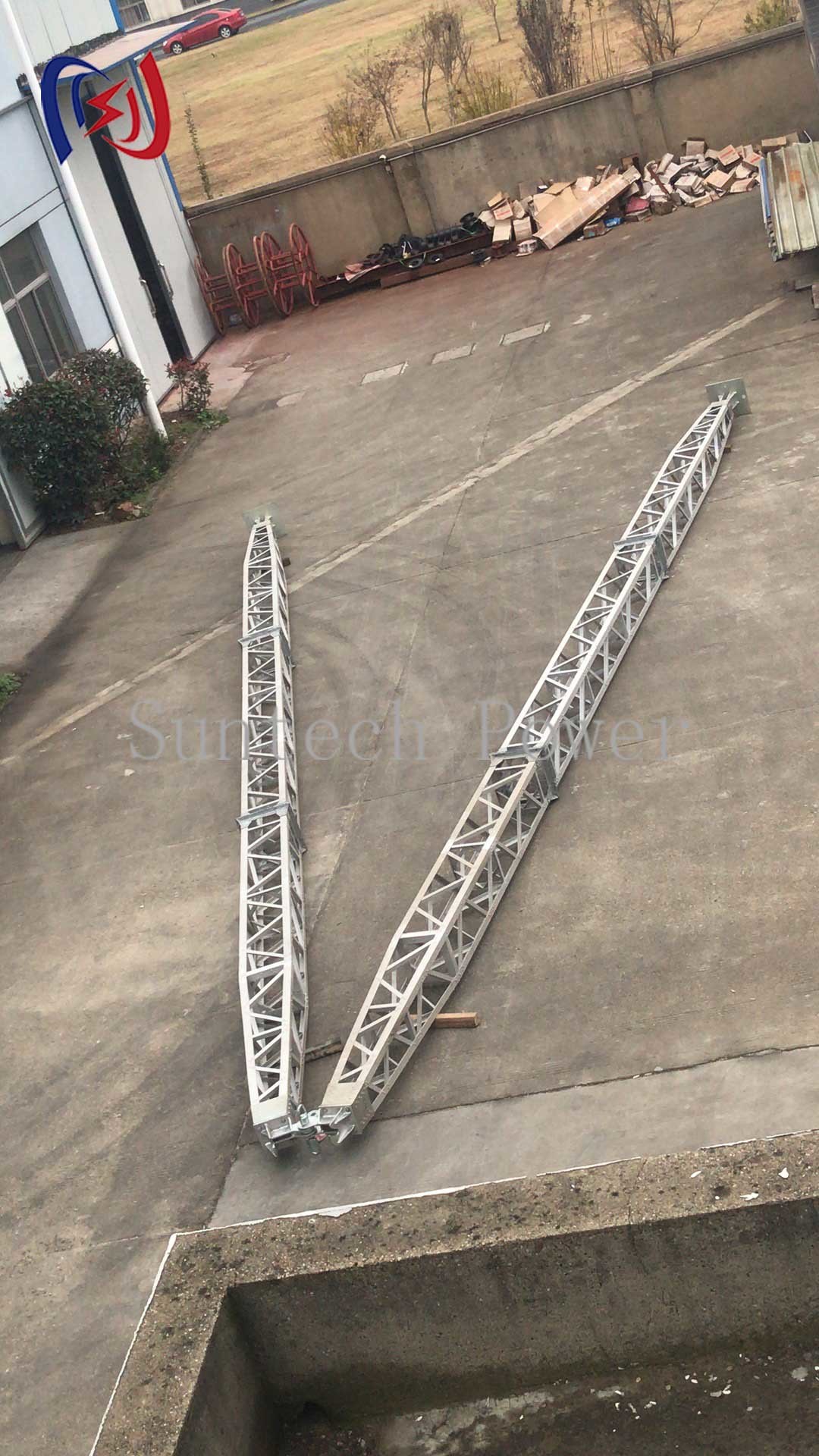

Pólus de ginebra em rede em forma de A para levantar cargas pesadas
Características:
O A-Shape Lattice Gin Pole é um sistema de elevação pesado projetado especificamente para ereção de torre de transmissão, manutenção e instalação de linhas de alta tensão.Seu design distintivo de estrutura A proporciona estabilidade superior e capacidade de carga em comparação com sistemas de pólo únicoAs principais características incluem:
Construção de alta resistência: Disponível em aço galvanizado ou alumínio leve com revestimentos resistentes à corrosão
Design de rede modular: secções interligadas permitem montagem rápida e ajuste de altura (normalmente de 6m a 25m)
Estabilidade da base larga: configuração de estrutura A impede a queda durante elevações pesadas
Pontos de fixação integrados: múltiplos pontos de fixação para controlo preciso da carga
Mecanismos de bloqueio de segurança: Sistemas automáticos de retenção para evitar a libertação acidental
Acessórios opcionais: Incluindo células de carga, kits de fios de tipo e sistemas de rotação
Princípio de funcionamento:
A base do quadro A é fixada à fundação da torre ou estrutura de suporte
Cabos de Guy (quando usados) fornecem estabilidade lateral adicional
Um mecanismo de elevação (elevador manual de cadeia ou guincho a motor) é montado no topo
A carga é levantada verticalmente entre as duas patas do quadro A
Os rolamentos orientadores garantem uma operação suave e evitam oscilações de carga
Aplicações:
Instalação de torres de transmissão e instalação de componentes
Operações de enrolamento de condutores de alta tensão
Elevação e colocação do equipamento da subestação
Instalação de antenas de torre de telemóveis
Projetos de instalação de cabos de ponte
Vantagens:
✔ Estabilidade superior - O projeto do quadro A resiste a cargas laterais e a forças do vento
✔ Maior capacidade de carga - normalmente 1,5-2 vezes a capacidade dos sistemas de pólo único
✔ Controle de precisão - Excelente para alinhar componentes pesados de torres
✔ Configuração adaptável - Projeto modular adequado às várias necessidades do projeto
Serviço e Apoio:
Disponíveis cálculos de engenharia específicos do local
Fabricação sob medida para aplicações especiais
Manual completo de inspecção e manutenção
Explique:

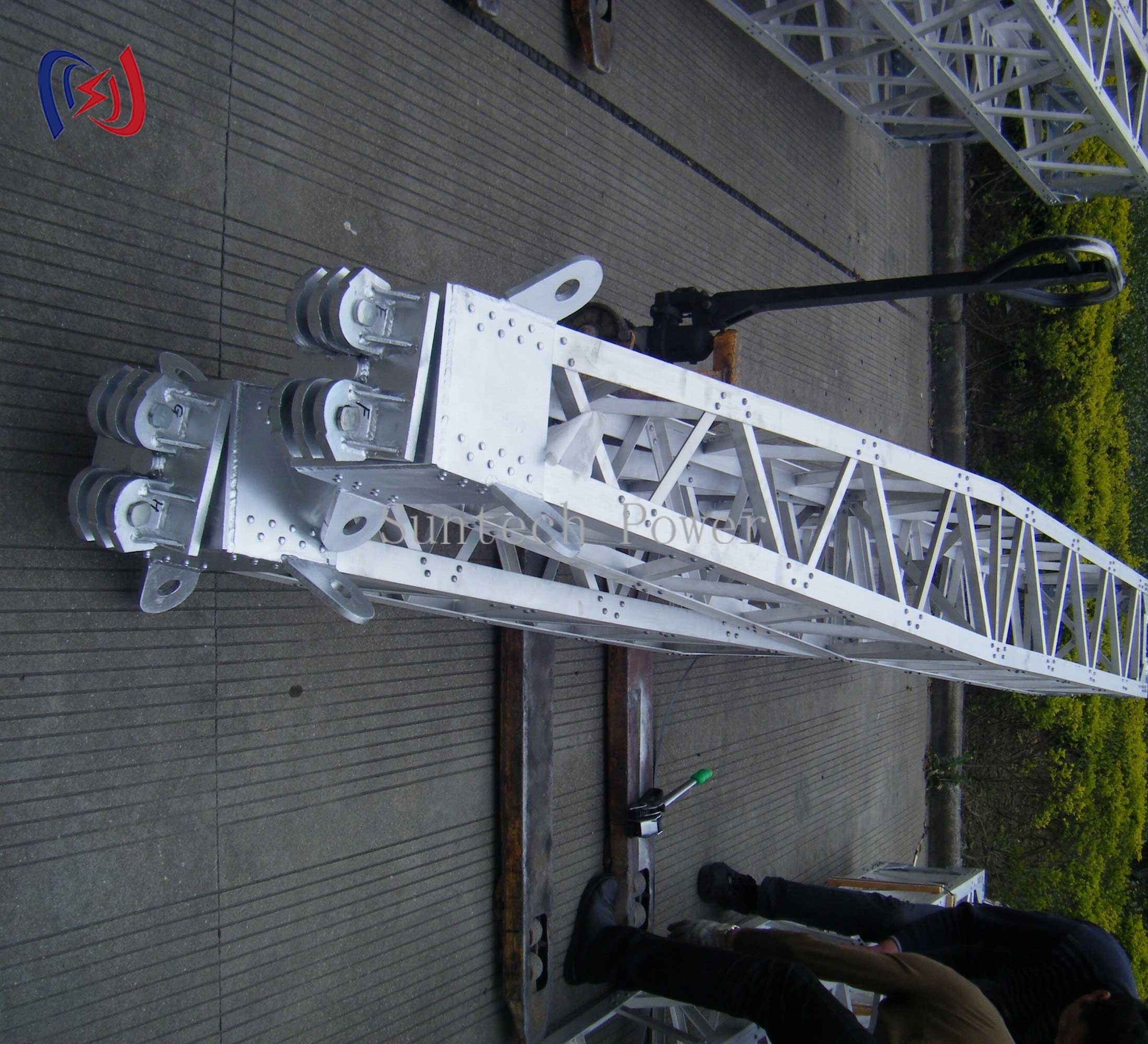

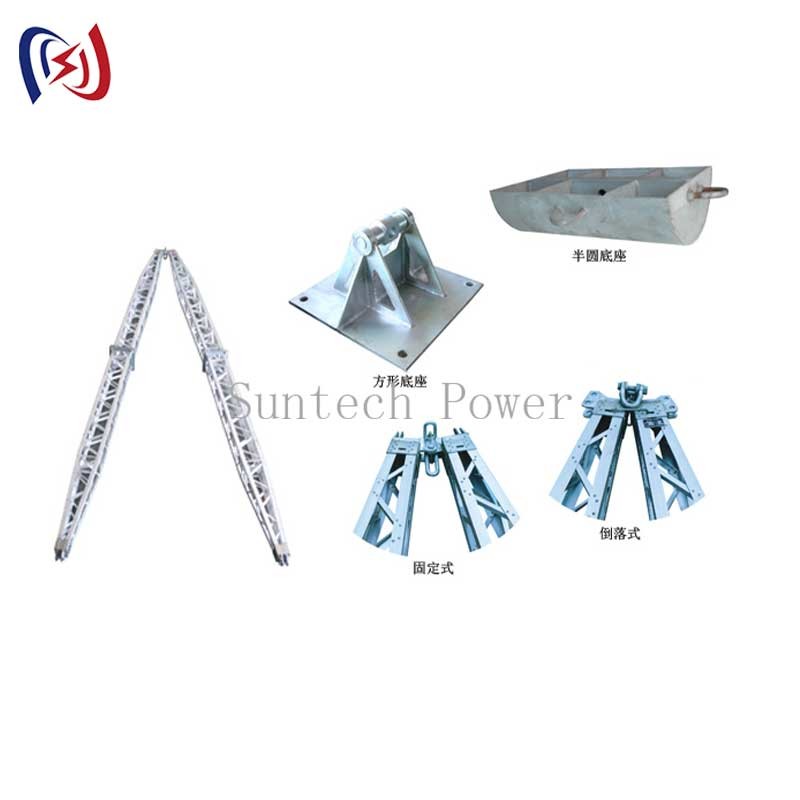

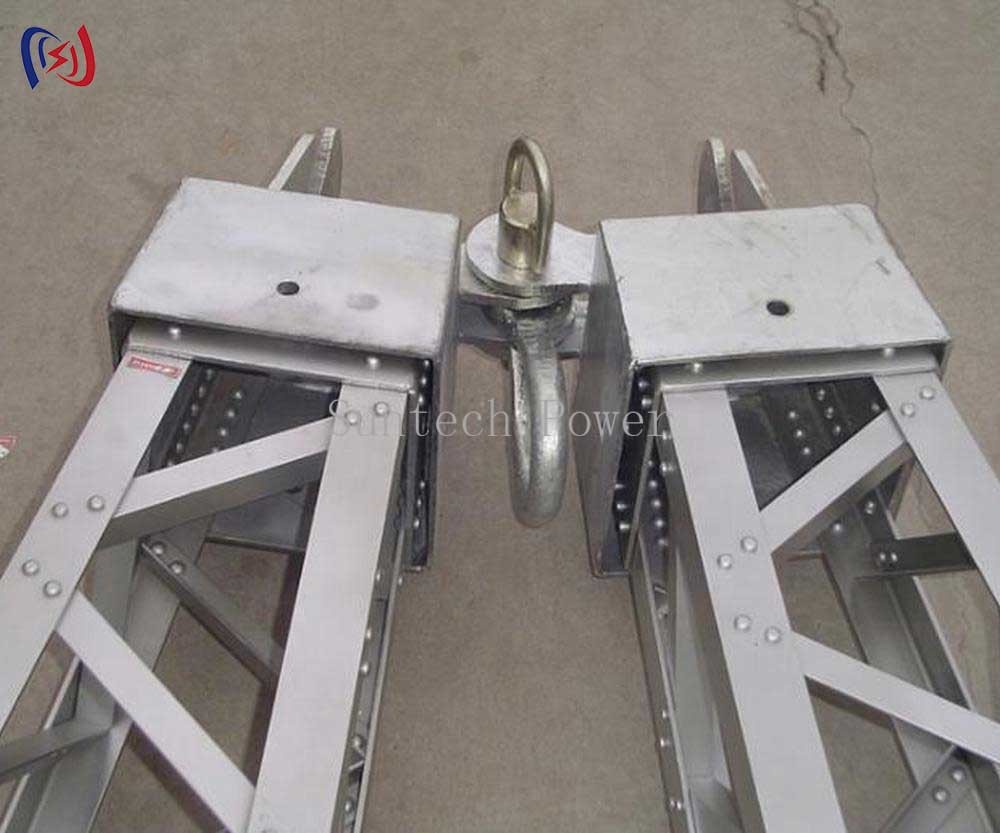

A parte da cabeça do Gin Pole é invertida e a parte da base do Gin Pole é semicírculo ou quadrado.
03361-03445 é material de liga de alumínio.03611-03615 é material de aço manganês.
| Artigo n.o |
Modelo |
Distância ((M) |
Secção (MM) |
Tamanho da parte principal ((MM) |
Tamanho do acessório ((MM)) |
Carga vertical ((KN) |
Fator de segurança ((K)) |
Peso ((Kg/M) |
| 03361 |
LBR-250 |
8 a 13 |
250*250 |
50*50*4 |
25*25*3 |
72 a 26 |
2.5 |
10.5*2 |
| 03371 |
LBR-300A |
8 a 16 |
300*300 |
50*50*4 |
25*25*3 |
90 a 26 |
10.5*2 |
| 03380 |
LBR-300B |
300*300 |
50*50*5 |
30*30*3 |
11.0*2 |
| 03381 |
LBR-350 |
8 a 16 |
350*350 |
50*50*5 |
30*30*3 |
120-35 |
10.5*2 |
| 03391 |
LBR-400A |
11 a 18 |
400*400 |
50*50*5 |
30*30*3 |
147-38 |
11.0*2 |
| 03401 |
LBR-400B |
400*400 |
60*60*5 |
30*30*3 |
14.6*2 |
| 03411 |
LBR-500A |
13 a 20 |
500*500 |
60*60*5 |
30*3*3 |
162 a 81 |
18*2 |
| 03415 |
LBR-500B |
500*500 |
60*60*5 |
40*40*3 |
20*2 |
| 03421 |
LBR-500C |
500*500 |
70*70*6 |
40*40*3 |
256-127 |
21*2 |
| 03425 |
LBR-500D |
500*500 |
70*70*6 |
50*50*4 |
22*2 |
| 03431 |
LBR-600A |
15 a 22 |
600*600 |
60*60*6 |
40*40*3 |
171 a 96 |
20*2 |
| 03435 |
LBR-600B |
600*600 |
70*70*6 |
40*40*3 |
21*2 |
| 03441 |
LBR-600C |
600*600 |
70*70*6 |
50*50*4 |
275-150 |
22*2 |
| 03445 |
LBR-600D |
600*600 |
80*80*6 |
50*50*4 |
24*2 |
| 03611 |
GBR-300 |
10 a 15 |
300*300 |
50*50*5 |
30*30*3 |
75 a 35 |
33*2 |
| 03612 |
GBR-400 |
12 a 18 |
400*400 |
56*56*5 |
30*30*3 |
100 a 75 |
43*2 |
| 03613 |
GBR-500 |
14 a 24 |
500*500 |
63*63*5 |
40*40*4 |
185 a 125 |
54*2 |
| 03614 |
GBR-600 |
16 a 26 |
600*600 |
70*70*6 |
40*40*4 |
420 a 145 |
63*2 |
| 03615 |
GBR-700 |
18 a 28 |
700*700 |
80*80*6 |
50*50*4 |
600 a 230 |
75*2 |
