Lugar de origem: | Ningbo, China |
Marca: | Suntech |
Certificação: | ISO9001,CCC |
Número do modelo: | ACSR |
Quantidade de ordem mínima: | 1000M |
---|---|
Preço: | Get the newest price |
Detalhes da embalagem: | Caixa ou recipientes de madeira exportados |
Tempo de entrega: | 15-20 dias úteis |
Termos de pagamento: | L/C, T/T, Western Union |
Habilidade da fonte: | 3000ton/month |
Nome: | Maestro de alumínio Steel Reinforced | Tipo: | Desencapado |
---|---|---|---|
Uso: | Linha de transmissão | Material de isolação: | Não |
Tensão avaliado: | 220kv | Condutor: | AAC/ACSR/AAAC |
Realçar: | Maestro de alumínio desencapado Steel Reinforced de Acsr,Cabo de alumínio desencapado aéreo,O aço reforçou todo o condutor da liga de alumínio |

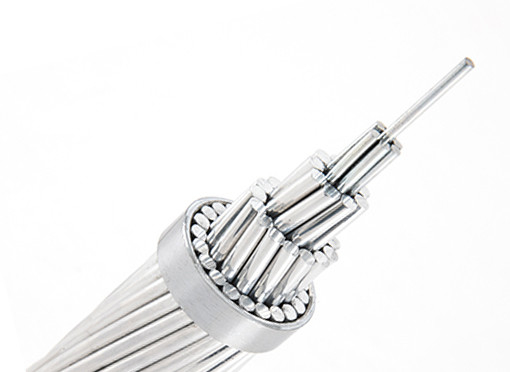

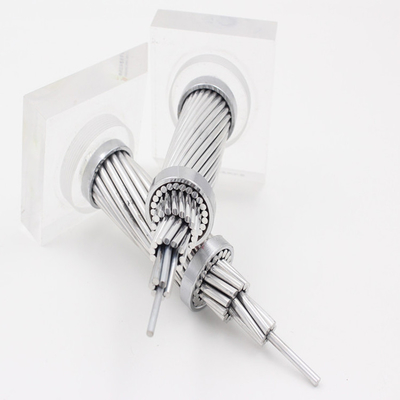

O maestro de alumínio Steel Reinforced (ACSR) é maestro concentricamente encalhado com umas ou várias camadas do fio 1350-H19 de alumínio tirado duro no núcleo galvanizado do fio de aço. O núcleo pode ser único fio ou encalhado segundo o tamanho. O fio de aço do núcleo está disponível na galvanização da classe A, do B ou da classe C para a proteção de corrosão. A proteção de corrosão adicional é direta disponível a aplicação da graxa ao núcleo ou à infusão do condutor terminado com graxa.
A proporção de aço e de alumínio em um condutor de ACSR pode ser selecionada com base na força mecânica e na capacidade de carga atual exigidas por cada aplicação.
Os condutores de ACSR são reconhecidos para seu registro da economia, da confiança e da relação favorável da força/peso. Os condutores de ACSR combinam a condutibilidade de pouco peso e boa do alumínio com a força e a aspereza de alta elasticidade do aço. Na linha projeto, isto pode fornecer umas tensões mais altas, uma menos caída, e uns comprimentos de período mais longos do que obteníveis a maioria outros de tipos de condutores aéreos.
Fabricação de Midal e para fornecer ACSR carretéis de madeira/de aço Não-retornáveis ou em carretéis de aço retornáveis segundo a exigência de cliente.
Características técnicas de ACSR baseadas em BS padrão 215
Nome de código | Área de alumínio nominal | Encalhamento e diâmetro de fio | Área secional do alumínio | Área secional total | Diâmetro aproximadamente total | Aproximadamente maciço | Resistência calculada da C.C. em 20OC | Calculado quebrando a carga | |
Al | Aço | ||||||||
milímetro2 | No./mm | milímetro2 | milímetro2 | milímetro | kg/km | ohm /km | kN | ||
COELHO | 50 | 6/3.35 | 1/3.35 | 52,88 | 61,7 | 10,05 | 214 | 0,5426 | 18,35 |
CÃO | 100 | 6/4.72 | 7/1.57 | 105 | 118,5 | 14,15 | 394 | 0,2733 | 32,7 |
LOBO | 150 | 30/2.59 | 7/2.59 | 158,1 | 194,9 | 18,13 | 726 | 0,1828 | 69,2 |
DINGO | 150 | 18/3.35 | 1/3.35 | 158,7 | 167,5 | 16,75 | 506 | 0,1815 | 35,7 |
LINCE | 175 | 30/2.79 | 7/2.79 | 183,4 | 226,2 | 19,53 | 842 | 0,1576 | 79,8 |
ZEBRA | 400 | 54/3.18 | 7/3.18 | 428,9 | 484,5 | 28,62 | 1621 | 0,0674 | 131,9 |
Características técnicas de ACSR baseadas em ASTM padrão B 232
Nome de código |
Substantivo AWG/MCM |
Encalhamento e diâmetro de fio | Área secional do alumínio | Área secional total | Diâmetro aproximadamente total | Aproximadamente maciço | Resistência calculada da C.C. em 20OC | Calculado quebrando a carga | |
Al | Aço | ||||||||
No./mm | milímetro2 | milímetro2 | milímetro | kg/km | Ω/km | kN | |||
Turquia | 6 | 6/1.68 | 1/1.68 | 13,29 | 15,48 | 5,04 | 54 | 2,1586 | 5,24 |
Cisne | 4 | 6/2.12 | 1/2.12 | 21,16 | 24,71 | 6,36 | 85 | 1,3557 | 8,32 |
Pardal | 2 | 6/2.67 | 1/2.67 | 33,61 | 39,22 | 8,01 | 136 | 0,8535 | 12,7 |
Pisco de peito vermelho | 1 | 6/3.0 | 1/3.0 | 42,39 | 49,49 | 9,0 | 171 | 0,6767 | 15,85 |
Corvo | 1/0 | 6/3.37 | 1/3.37 | 53,48 | 62,38 | 10,11 | 216 | 0,5364 | 19,32 |
Codorniz | 2/0 | 6/3.78 | 1/3.78 | 67,42 | 78,65 | 11,34 | 273 | 0,4255 | 23,62 |
