Casa ProdutosCondutor de alumínio desencapado

Cabo da transmissão de Cable Reinforced Electric do condutor da liga de alumínio de ACAR

Cabo da transmissão de Cable Reinforced Electric do condutor da liga de alumínio de ACAR

  • Cabo da transmissão de Cable Reinforced Electric do condutor da liga de alumínio de ACAR
  • Cabo da transmissão de Cable Reinforced Electric do condutor da liga de alumínio de ACAR
Cabo da transmissão de Cable Reinforced Electric do condutor da liga de alumínio de ACAR
Detalhes do produto:
Lugar de origem: Ningbo, China
Marca: Suntech Power
Certificação: ISO9001,CCC
Número do modelo: ACSR
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 3000M
Preço: Get the newest price
Detalhes da embalagem: cilindro Iro-de madeira
Tempo de entrega: 10-15 dias úteis
Termos de pagamento: L/C, T/T, Western Union
Habilidade da fonte: 3000ton/month
Contato
Descrição de produto detalhada
nome: Cabo de Electric Power da baixa tensão Núcleo: multi-núcleo
APLICAÇÃO: transmissão e distribuição aéreas Material: Condutor de aço de alumínio
uso: Costa de aço de alta elasticidade Padrão: RUÍDO DO IEC ASTM DAS BS
Realçar:

Maestro de alumínio Alloy Reinforced Conductor

,

Maestro desencapado Cable da transmissão elétrica

,

Condutor de aço da costa ACAR



Cabo elétrico da transmissão do condutor de alumínio de Alloy Reinforced ACAR do condutor

Descrição do produto

descrição 1.Product

O maestro de alumínio Alloy Reinforced (ACAR) é formado por fios concentricamente encalhados de 1350 de alumínio no alumínio de grande resistência - magnésio - núcleo da liga do silicone (AlMgSi). O número de fios da liga de Aluminum1350 & de AlMgSi depende do projeto de cabo. Embora o projeto geral compreende um núcleo encalhado da costa da liga de AlMgSi, em determinadas construções do cabo, os fios de costas da liga de AlMgSi pode ser distribuído nas camadas durante todo as 1350 costas de alumínio.

ACAR tem umas propriedades mecânicas e elétricas melhores em relação a um ACSR, a um AAC ou a um AAAC equivalente. Um equilíbrio muito bom entre as propriedades mecânicas e elétricas faz consequentemente a ACAR a melhor escolha onde o ampacity, a força e o peso leve são a consideração principal da linha projeto. Estes condutores são usados extensivamente em linhas aéreas da transmissão e da distribuição.

Midal pode fabricar & fornecer ACAR carretéis de madeira/de aço não retornáveis ou em carretéis de aço retornáveis.

Características técnicas de ACSR baseadas em BS padrão 215

Nome de código Área de alumínio nominal Encalhamento e diâmetro de fio Área secional do alumínio Área secional total Diâmetro aproximadamente total Aproximadamente maciço Resistência calculada da C.C. em 20OC Calculado quebrando a carga
Al Aço
milímetro2 No./mm milímetro2 milímetro2 milímetro kg/km ohm /km kN
COELHO 50 6/3.35 1/3.35 52,88 61,7 10,05 214 0,5426 18,35
CÃO 100 6/4.72 7/1.57 105 118,5 14,15 394 0,2733 32,7
LOBO 150 30/2.59 7/2.59 158,1 194,9 18,13 726 0,1828 69,2
DINGO 150 18/3.35 1/3.35 158,7 167,5 16,75 506 0,1815 35,7
LINCE 175 30/2.79 7/2.79 183,4 226,2 19,53 842 0,1576 79,8
ZEBRA 400 54/3.18 7/3.18 428,9 484,5 28,62 1621 0,0674 131,9



Características técnicas de ACSR baseadas em ASTM padrão B 232



Nome de código

Substantivo

AWG/MCM

Encalhamento e diâmetro de fio Área secional do alumínio Área secional total Diâmetro aproximadamente total Aproximadamente maciço Resistência calculada da C.C. em 20OC Calculado quebrando a carga
Al Aço
  No./mm milímetro2 milímetro2 milímetro kg/km Ω/km kN
Turquia 6 6/1.68 1/1.68 13,29 15,48 5,04 54 2,1586 5,24
Cisne 4 6/2.12 1/2.12 21,16 24,71 6,36 85 1,3557 8,32
Pardal 2 6/2.67 1/2.67 33,61 39,22 8,01 136 0,8535 12,7
Pisco de peito vermelho 1 6/3.0 1/3.0 42,39 49,49 9,0 171 0,6767 15,85
Corvo 1/0 6/3.37 1/3.37 53,48 62,38 10,11 216 0,5364 19,32
Codorniz 2/0 6/3.78 1/3.78 67,42 78,65 11,34 273 0,4255 23,62

2.Application

ACSR, AAC, AAAC, condutor de ASCSR&ACAR amplamente utilizado em linhas de transmissão de energia com vários níveis de tensão. Desde que têm boas características como a estrutura simples, a instalação conveniente e a manutenção, o baixo custo para a linha, a grande capacidade da transmissão e são igualmente apropriados para colocar através dos rios e da linha aérea dos vales etc.

3.Standard

ACAR fabricou por Midal cumpre ou excede as exigências de todos os standard internacionais como ASTM, as, BS, CSA, RUÍDO, IEC, NFC, SS - etc.

4.Characteristics

  • força melhorada à relação de peso
  • melhores propriedades mecânicas
  • características elétricas melhoradas
  • resistência excelente à corrosão

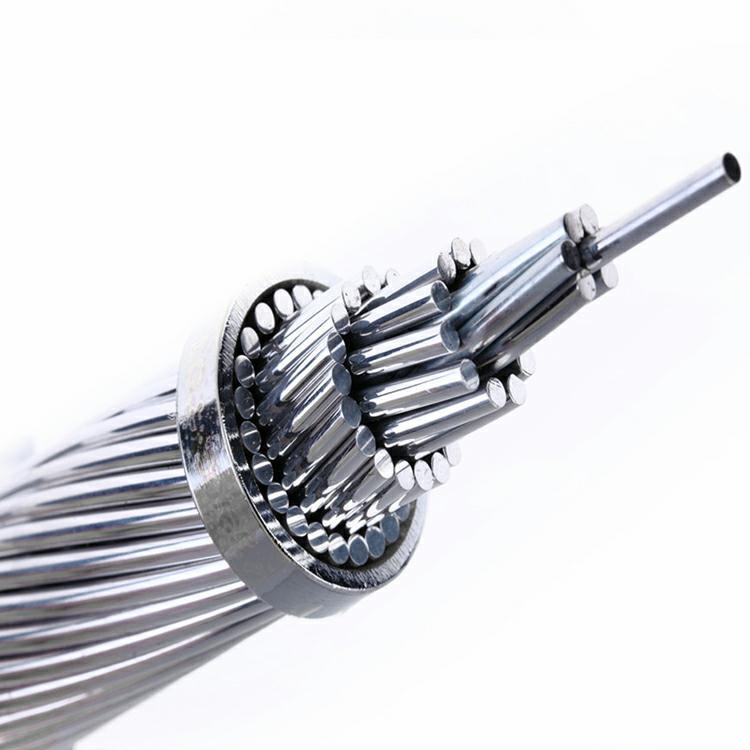

Cabo da transmissão de Cable Reinforced Electric do condutor da liga de alumínio de ACAR 0

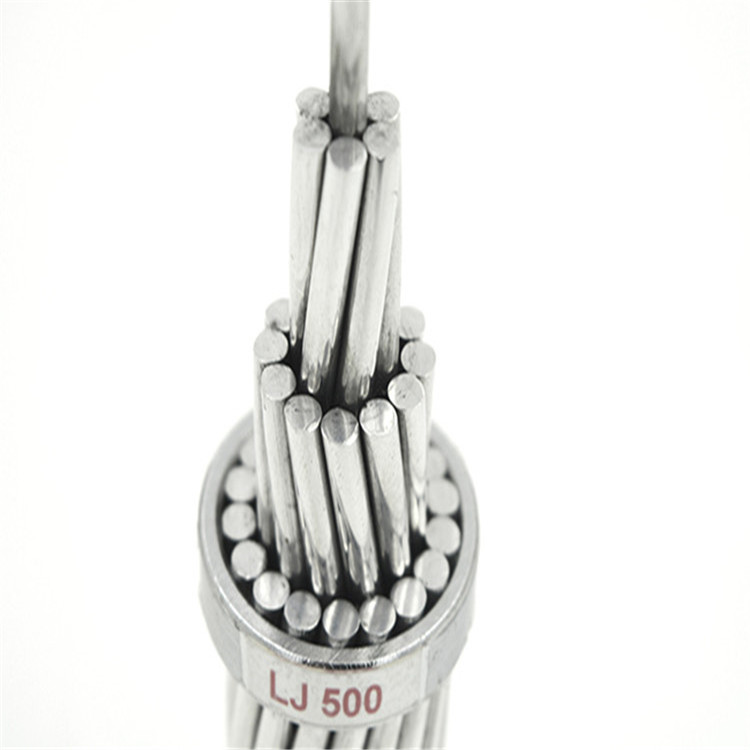

Cabo da transmissão de Cable Reinforced Electric do condutor da liga de alumínio de ACAR 1

Empacotamento & envio

PACKAGING&SHIPPING

Pacote diferente para o cliente para escolher!

Nossa embalagem da exportação do cabo elétrico é feita especialmente para assegurar-se de que a qualidade dos produtos seja não afetado durante o transporte. Nosso cabo elétrico está usando a roda para a embalagem, t do cabo elétricoele a roda pode ser toda de aço, armação de aço e madeira fumigada, ou caixas de madeira fumigadas. Nós não estamos usando a embalagem diferente para o comprimento diferente do cabo, para assegurar lá seremos nenhum problema durante a entrega do produtos.

1. Se o diâmetro da roda é mais longo de 2 medidores, nós estamos usando toda a roda de aço para embalar os produtos

2. Se o diâmetro da roda está entre 1.4meters a 1.8meters, nós estamos usando a armação de aço e fumigado madeira para embalar os produtos.

3. Se o diâmetro da roda é menos do que 1.4meters, nós usaremos a roda de madeira fumigada para embalar os produtos

4. Para a embalagem dos fios elétricos e da quantidade pequena de cabos, nós usaremos a caixa de madeira fumigada para embalar.



Do condutor de alumínio de Alloy Reinforced ACAR do condutor do preço de fábrica cabo elétrico da transmissãoDo condutor de alumínio de Alloy Reinforced ACAR do condutor do preço de fábrica cabo elétrico da transmissão
