Aplicação: Linha de transmissão e sistema da subestação
O condutor do Invar feito é um tipo do condutor aéreo especial encalhado com núcleo alumínio-folheado de grande resistência do invar e fio resistente térmico super da liga de alumínio. Aproveita-se do baixo coeficiente linear da expansão do material do invar para fazer a “baixa caída” e usa-se uma liga de alumínio resistente térmica para ter a “grande-capacidade”, fazendo o uso completo de recursos originais da linha e da torre de transmissão e salvar o espaço. Tem a característica da capacidade de duplicação com o mesmo diâmetro e a mesma caída, que podem assegurar a transmissão de energia na época alta.
Maestro Type:
- AAC-todos condutores de alumínio
- AAAC - todos os condutores da liga de alumínio
- ACSR- o aço de alumínio dos condutores reforçou
- ACSR/AW - de aço folheado de alumínio dos condutores de alumínio reforçado
- ACAR-todo maestro de alumínio Alloy Reinforced
- O aço dos condutores da liga do AACSR-alumínio reforçou
- Costa de fio à terra aérea de aço (galvanizada) GSW-Zinco-revestida
- condutores de aço ACS-alumínio-folheados

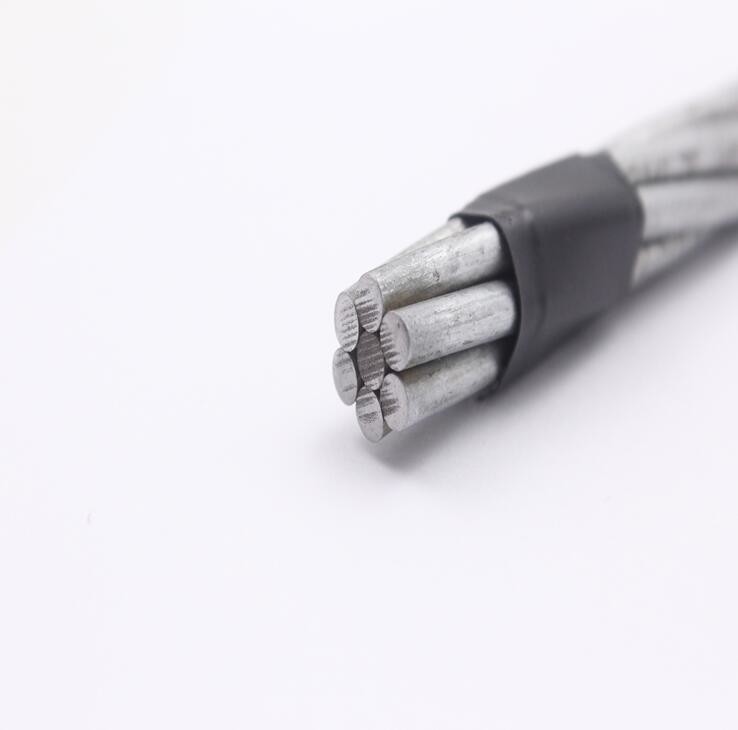

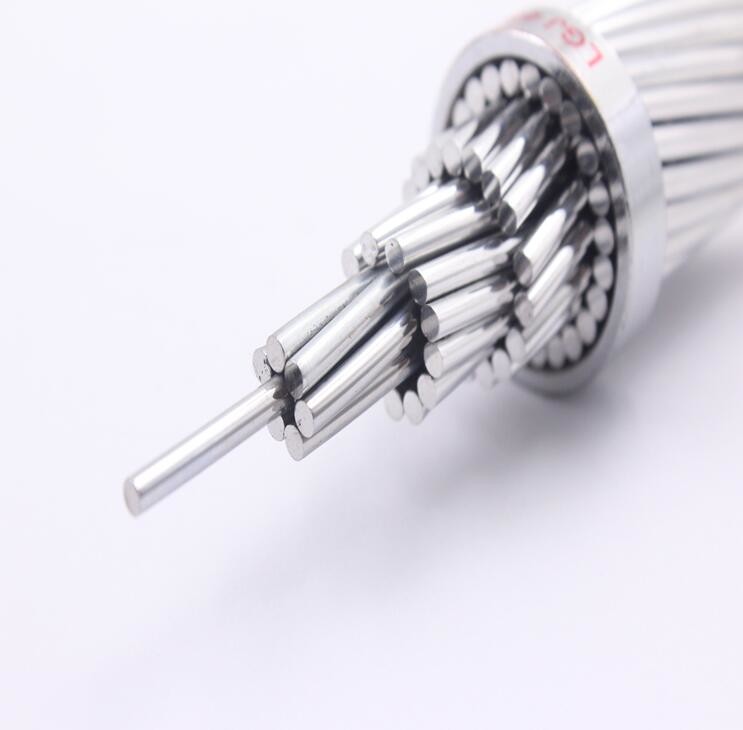

6201 características técnicas de AAAC baseadas em ASTM B399
| Nome de código |
Área |
Não/diâmetro |
diâmetro total |
Aproximadamente maciço |
Calculado quebrando a carga |
| Substantivo |
Real |
| MCM |
Milímetro 2 |
NO./mm |
milímetro |
Kg/km |
kN |
| Arkon |
30,58 |
15,48 |
7/1.68 |
5,04 |
42,7 |
4,92 |
| Alton |
48,69 |
24,71 |
7/2.12 |
6,35 |
68 |
7,84 |
| Ames |
77,47 |
39,22 |
7/2.67 |
8,02 |
108 |
12,45 |
| Azusa |
123,3 |
62,38 |
7/3.37 |
10,11 |
172 |
18,97 |
| Anaheim |
155,4 |
78,65 |
7/3.78 |
11,35 |
217 |
23,93 |
| Amherst |
195,7 |
99,22 |
7/4.25 |
12,75 |
273 |
30,18 |
| Alliance |
246,9 |
125,1 |
7/4.77 |
14,31 |
345 |
38,05 |
| Montículo |
312,8 |
158,6 |
19/3.26 |
16,3 |
437 |
48,76 |
| O Cairo |
465,4 |
235,8 |
19/3.98 |
19,88 |
650 |
69,48 |
| Darien |
559,5 |
283,5 |
19/4.36 |
21,79 |
781 |
83,52 |
| Sílex |
740,8 |
375,3 |
37/3.59 |
25,16 |
1035 |
108,21 |

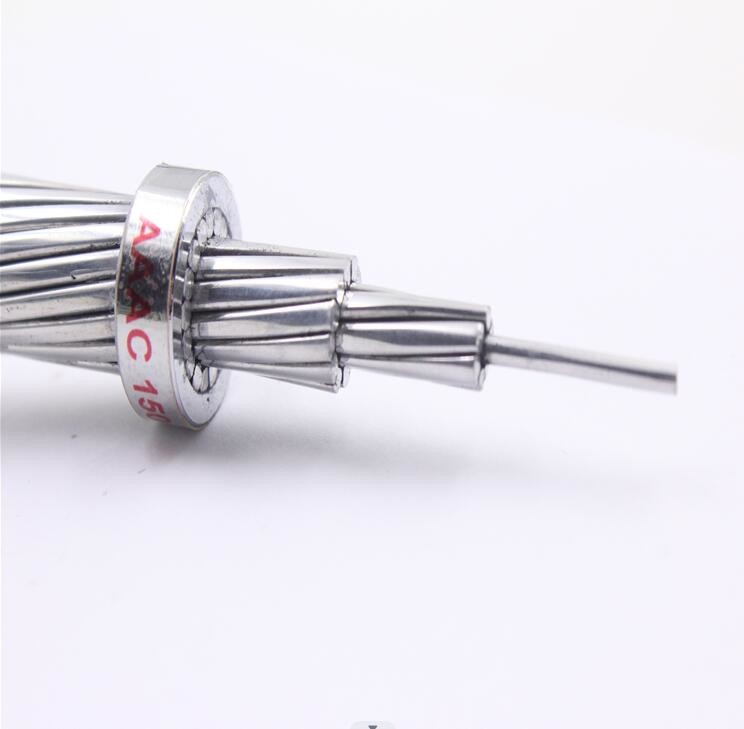

AAAC TODO O CONDUTOR ASTM BA399 DA LIGA DE ALUMÍNIO
| Área |
Não/diâmetro |
diâmetro total |
Aproximadamente maciço |
Calculado quebrando a carga |
Resistência máxima da C.C. em 20oC |
| Substantivo |
Real |
| AWG/MCM |
Milímetro 2 |
NO./mm |
milímetro |
Kg/km |
kN |
Ohm/km |
| 6 |
13,3 |
7/1.55 |
4,67 |
37 |
4,22 |
2,5199 |
| 4 |
21,15 |
7/1.96 |
5,89 |
58 |
6,71 |
1,5824 |
| 2 |
33,63 |
7/2.47 |
7,42 |
93 |
10,68 |
0,9942 |
| 1/0 |
53,48 |
7/3.119 |
9,36 |
148 |
16,97 |
0,6256 |
| 2/0 |
67,42 |
7/3.5 |
10,51 |
186 |
20,52 |
0,4959 |
| 3/0 |
85,03 |
7/3.9 |
11,8 |
234 |
25,86 |
0,3936 |
| 4/0 |
107,23 |
7/4.4 |
13,26 |
296 |
32,63 |
0,3119 |
| 250 |
126,66 |
19/2.91 |
14,57 |
349 |
38,93 |
0,2642 |
| 300 |
152,1 |
19/3.19 |
16,97 |
419 |
46,77 |
0,2199 |
| 350 |
177,35 |
19/3.44 |
17,24 |
489 |
52,25 |
0,1887 |
| 400 |
202,71 |
19/3.68 |
18,43 |
559 |
59,74 |
0,1650 |
| 450 |
228 |
19/3.9 |
19,55 |
629 |
67,19 |
0,1467 |
| 500 |
253,35 |
19/4.12 |
20,6 |
698 |
74,64 |
0,1321 |
