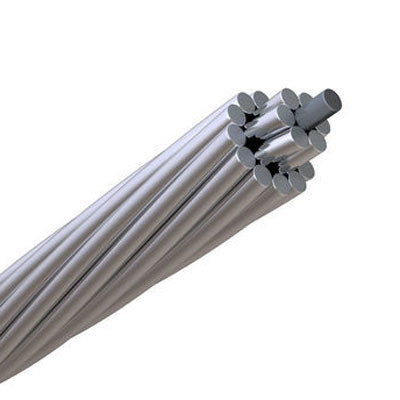

556,5 o MCM mergulhou o maestro de alumínio Steel Reinforced de ACSR
Que é 556,5 cabo da pomba ACSR?

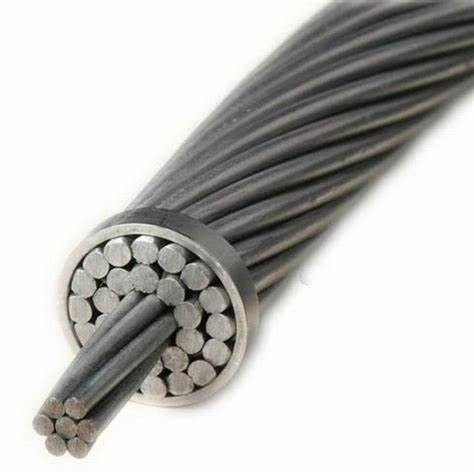

De aço de alumínio dos condutores reforçados (ACSR), igualmente sabido como condutores de alumínio desencapados, são um dos condutores os mais amplamente utilizados para a transmissão. 556,5 o MCM mergulhou cabo de ACSR consiste em umas ou várias camadas dos fios de alumínio encalhados sobre um núcleo de aço de grande resistência que pudesse ser únicas ou costas múltiplas segundo a exigência. Pode haver umas várias combinações de encalhamento de Al e dos fios de aço que emprestam a flexibilidade obter a capacidade de carga atual apropriada e a força mecânica para a aplicação.
Que é as especificações 556,5 do cabo da pomba ACSR do MCM?
Tamanho (Calibre de diâmetro de fios ou MCM): 556,5
Encalhamento (AL/STL): 26/7
Polegadas do diâmetro: Alumínio: 0,1463
Polegadas do diâmetro: Aço: 0,1138
Polegadas do diâmetro: Núcleo de aço: 0,3414
Polegadas do diâmetro: Cabo OD: 0,927
Peso lb/1000FT: Alumínio: 525,0
Peso lb/1000FT: Aço: 241,0
Peso lb/1000FT: Total: 766,0
Índice %: Alumínio: 68,53
Índice %: Aço: 31,47
Rate Breaking Strength (libras.): 22.500
OHMS/1000ft: C.C. em 20ºC: 0,0306
OHMS/1000ft: C.A. em 75ºC: 0,038
Ampacity: 726 ampères
Que é a aplicação 556,5 do cabo da pomba ACSR?
556,5 o cabo da pomba ACSR é apropriado para o uso em todos os períodos práticos nos polos de madeira, nas torres da transmissão, e nas outras estruturas. As aplicações variam das linhas de transmissão longas, extra da alta tensão (EHV) aos períodos do secundário-serviço em tensões da distribuição ou da utilização em locais privados.
O condutor de ACSR (de aço de alumínio do condutor reforçado) tem um registro de serviço longo devido a suas economia, confiança, e força à relação de peso. A condutibilidade de pouco peso e alta combinada do alumínio com força do núcleo de aço permite umas tensões mais altas, uma menos caída, e uns períodos mais longos do que toda a alternativa.
Que é os padrões 556,5 do cabo da pomba ACSR?
Fio de alumínio de ASTM B-230, 1350-H19 para finalidades elétricas
Condutores de alumínio de ASTM B-231, configuração concêntrica encalhados
Condutores de alumínio de ASTM B-232, concêntrico colocado encalhado, de aço revestido reforçado (ACSR)
Fio de aço revestido de alumínio do núcleo de ASTM B-341 para os condutores de alumínio, de aço reforçado (ACSR/AZ)
O zinco de ASTM B-498 revestiu o fio de aço do núcleo para os condutores de alumínio, de aço reforçado (ACSR)
Maestro List do esquilo a escolher
| Nome de código |
condutor do esquilo do acsr |
| Área de alumínio nominal milímetro 2 |
20 |
| Encalhando a estrutura |
Al. não. |
6 |
| Diâmetro do Al. |
2,11 |
| St. não. |
1 |
| Diâmetro do St. |
2,11 |
| Área secional do alumínio |
milímetro 2 |
20,94 |
| Área secional total |
milímetro 2 |
24,43 |
| Diâmetro total |
milímetro |
6,33 |
| Total |
kg/km |
85 |
| Calculado quebrando a carga |
daN |
788 |
| Calcule a resistência da C.C. no ℃ 20 |
Ω/km |
1,368 |
| Avaliação atual |
|
109 |
