Quadro de aço pesado para projetos de cabos de alta tensão

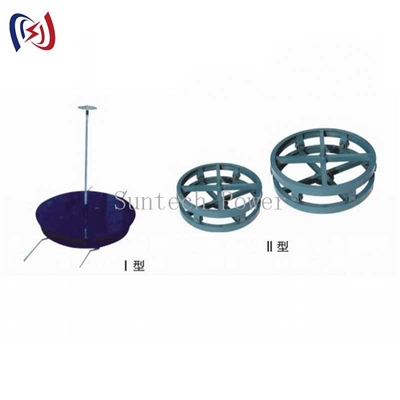

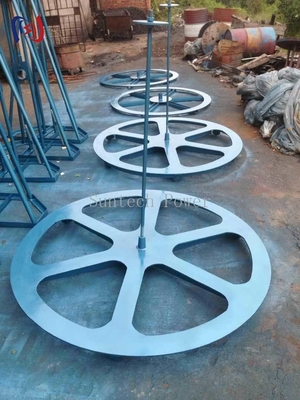

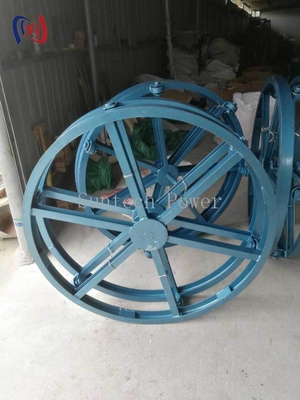

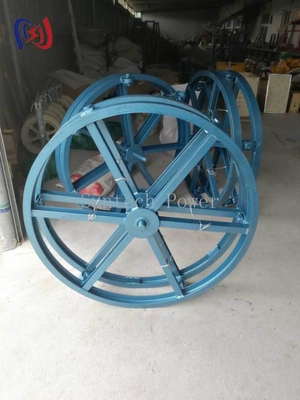

Suporte Vertical para Bobina de Cabo com Estrutura de Aço Reforçada para Projetos de Cabos de Alta Tensão​

​​1. VISÃO GERAL DO PRODUTO​​

O Suporte Vertical para Bobina de Cabo foi projetado para projetos de transmissão e distribuição de energia que exigem gerenciamento eficiente de cabos em espaços confinados. Sua orientação vertical minimiza a área ocupada, mantendo uma capacidade robusta de suporte de carga. O suporte apresenta uma estrutura de aço soldada com juntas reforçadas, projetada especificamente para manusear tambores de cabo pesados ​​com até 1,5 m de diâmetro. Ao contrário dos suportes horizontais tradicionais, este modelo otimiza a eficiência do espaço de trabalho, tornando-o ideal para instalação de cabos subterrâneos urbanos, instalações em túneis e trabalhos em subestações internas.

​​2. DESIGN ESTRUTURAL​​

• ​​Material da Estrutura​​: Aço carbono Q235B com 5 mm de espessura com revestimento galvanizado por imersão a quente
• ​​Dimensões da Base​​: Configuração quadrada de 800 mm x 800 mm com 4 pés de nivelamento ajustáveis
• ​​Ajuste de Altura​​: Sistema de travamento por pino de 6 posições (1,0 m/1,2 m/1,4 m/1,5 m/1,6 m/1,8 m)
• ​​Capacidade de Carga​​: Carga de trabalho de 500 kg (limite de segurança máximo de 750 kg)
• ​​Mecanismo de Rotação​​: Rotação suave de 360° com rolamentos de esferas selados

​​3. CARACTERÍSTICAS OPERACIONAIS​​

• ​​Estabilidade Anti-Tombamento​​: A base ponderada evita o tombamento durante puxões de cabos de alta tensão
• ​​Travamento do Tambor​​: Pinos de travamento com mola prendem as bobinas de cabo durante o transporte
• ​​Sistema de Freio​​: Freio de fricção manual controla a velocidade de desenrolamento do cabo (3 níveis ajustáveis)
• ​​Montagem Modular​​: Base, coluna e montagem superior desconectam para armazenamento compacto

​​

4. VANTAGENS DE DESEMPENHO​​

• ​​Eficiência de Espaço​​: Ocupa 60% menos espaço no chão do que os suportes horizontais
• ​​Economia de Mão de Obra​​: Um único operador pode lidar com as trocas de tambor em menos de 2 minutos
• ​​Durabilidade​​: O revestimento galvanizado resiste a mais de 1000 horas em testes de névoa salina
• ​​Conformidade de Segurança​​: Atende aos padrões IEC 61439-1 para equipamentos de construção elétrica

​​

5. APLICAÇÕES TÍPICAS​​

• ​​Redes de Energia Urbana​​: Instalação de cabos subterrâneos em áreas urbanas congestionadas
• ​​Energia Renovável​​: Sistemas coletores de parques eólicos e interconexões de parques solares
• ​​Instalações Industriais​​: Instalações de cabos de alta tensão em instalações de fabricação
• ​​Transporte​​: Eletrificação de túneis ferroviários e sistemas de energia de metrô

​​

6. PROTOCOLO DE MANUTENÇÃO​​

• ​​Diário​​: Inspeção visual para danos estruturais ou componentes soltos
• ​​Semanal​​: Lubrificar o mecanismo de rotação com graxa à base de lítio
• ​​Mensal​​: Verificar todos os torques dos parafusos para especificação de 50 Nm
• ​​Anual​​: Reaplicar revestimento anticorrosão se os arranhões na superfície excederem 5% da área

​​7. BENEFÍCIOS ECONÔMICOS​​

• ​​Cálculo do ROI​​: Substitui 2 trabalhadores normalmente necessários para manuseio manual (retorno em 5 meses)
• ​​Proteção do Cabo​​: Evita mais de $12.000 em possíveis danos por tambor devido ao manuseio inadequado
• ​​Economia Logística​​: 8 suportes cabem no mesmo espaço do caminhão que antes era necessário para 3 unidades horizontais
• ​​Longevidade​​: Garantia estrutural de 10 anos com manutenção adequada

​​8. VANTAGENS COMPARATIVAS​​

Comparado aos suportes de cabo horizontais convencionais:

• ​​30% mais rápido​​ implantação de cabos em espaços confinados
• ​​50% de redução​​ em acidentes no local de trabalho relacionados ao manuseio de tambores
• ​​40% menor​​ custos de manutenção ao longo da vida útil devido à proteção galvanizada
