Lugar de origem: | China |
Marca: | Suntech |
Certificação: | ISO |
Número do modelo: | Linha de transmissão torre da estrutura |
Quantidade de ordem mínima: | 1 torre |
---|---|
Preço: | Negotiation |
Detalhes da embalagem: | Recipientes exportados |
Tempo de entrega: | 25-30 dias após o depósito |
Termos de pagamento: | L/C, T/T, Western Union |
Habilidade da fonte: | 2000 grupos pelo ano |
Material: | Q235B/Q345B/Q420 de aço | Superfície: | Casca galvanizada e específica a quente com ramos |
---|---|---|---|
Altura: | 0m~200m | Aplicação: | Torre da telecomunicação |
Velocidade do vento básica: | ventania 110~160km/h_3 segundo | Vida: | 25-30 anos |
Realçar: | torre de aço da telecomunicação 330kv,torre de aço galvanizada da telecomunicação dos suportes,torre de antena 330kv de aço |

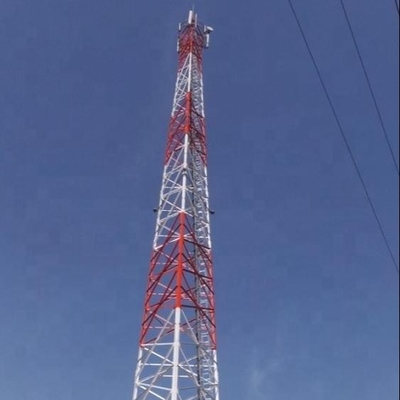

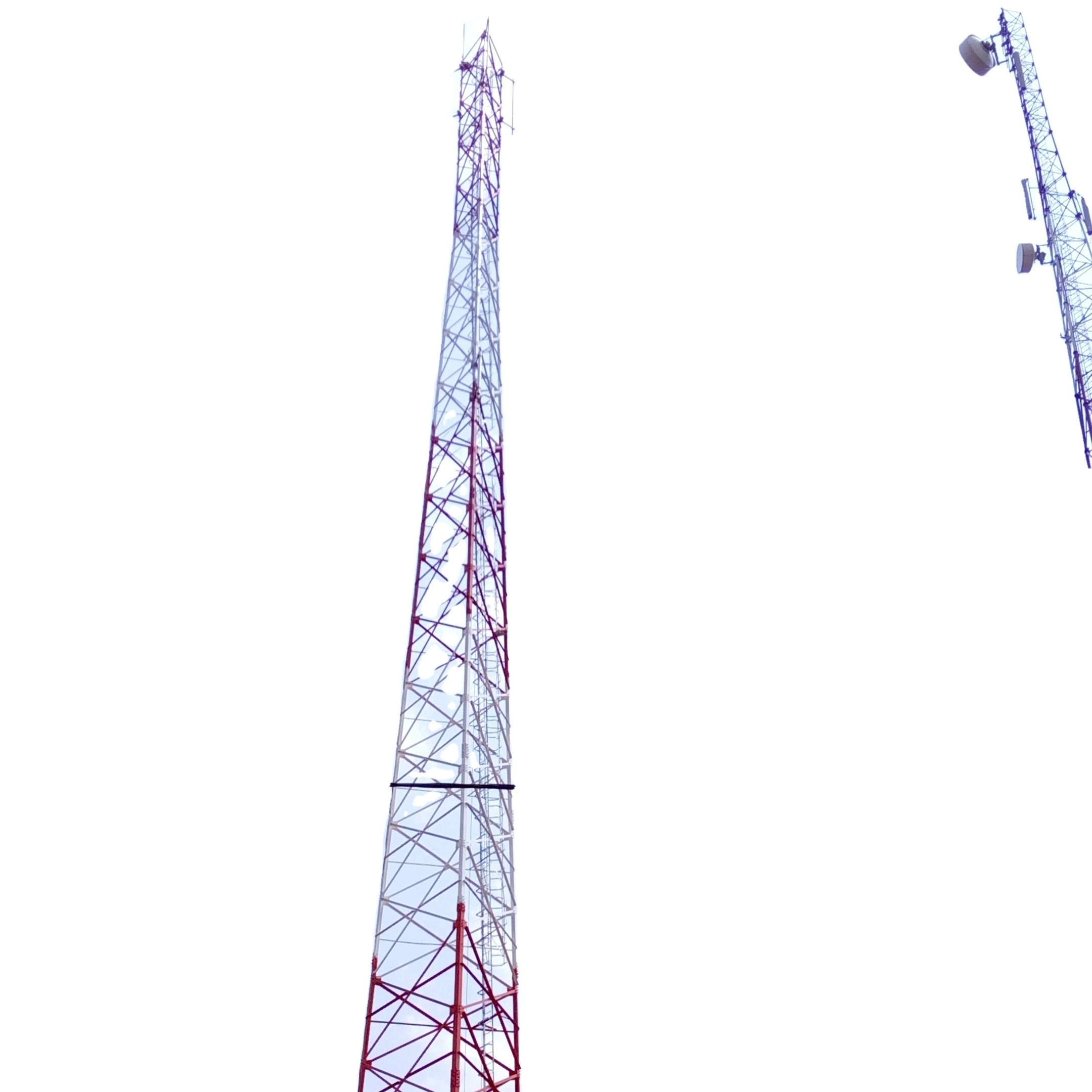

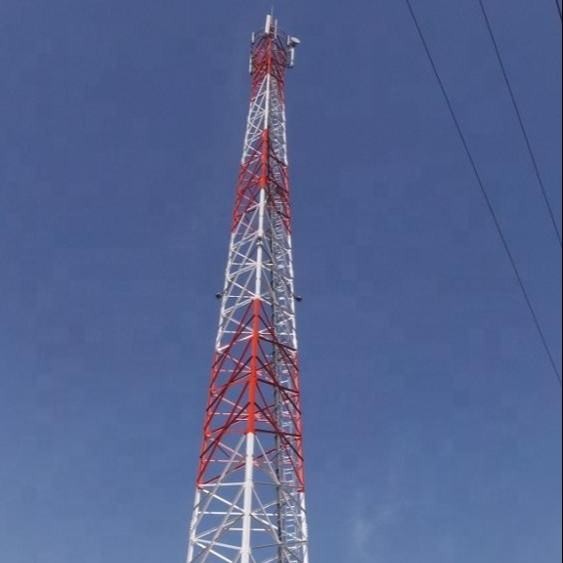

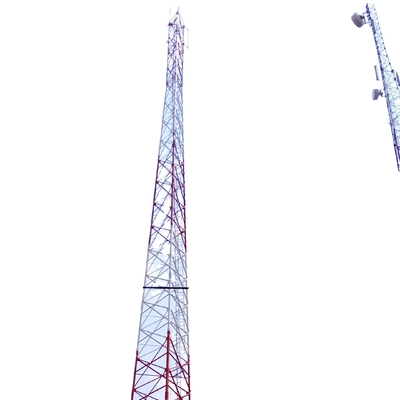

Torre de aço de 3 telecomunicações angulares dos pés com o mergulho quente galvanizado e os suportes
O grupo do poder de Suntech é uma da obtenção a maior, engenharia & as empresas contratando do grupo na empresa e na fábrica do ramo do grupo de China.Our têm contratado já
no campo da energia elétrica mais de 26 anos.
Projeto de torre
Diga-nos suas exigências e nós projetaremos e detalharemos uma estrutura de apoio de antena completa encontrar suas necessidades. Todo o projeto de torre é feito em completo
conformidade com a revisão a mais atrasada da associação TIA/EIA-222-G/F padrão das indústrias das telecomunicações, “padrões estruturais para as estruturas de aço da antena e de apoio da antena” e os outros padrões do setor, como aplicável.
Projeto e detalhe
Nós temos a experiência larga com virtualmente cada fazemos e modelamos da torre usada na Ámérica do Sul e na África. Devido a isto, nós podemos projetar e detalhar montagens da antena e outros appurtenances da torre para encontrar todas as necessidades e caber qualquer torre. Com in-house uma facilidade da fabricação, nós podemos costume-fabricação os artigos sob nosso rigoroso escrutínio
para entregar o que você precisa.
Análise e cálculo de estrutura
Nós proporcionamos serviços excepcionais da análise estrutural. Uma análise estrutural vai mais profunda do que apenas uma inspeção visual. A inspeção visual
de uma torre mostrará a condição física de uma torre tal como a oxidação, o rachamento das soldas, membros curvados, etc. mas não mostrará se uma torre é
overstressed pelas cargas está apoiando. Uma análise estrutural usa fórmulas de planejamento matemáticas para o esforço, junto com o comportamento conhecido de materiais diferentes sob o esforço, para determinar se algum um ponto na torre é forçado além dos limites seguros. Usando o software informático avançado, nós podemos criar um modelo matemático de toda a construção de aço, e rapidamente determinar os esforços em centenas de pontos na torre.
Linha de transmissão descrição de aço dos bens da estrutura da torre & da subestação e parâmetros principais
Não. | Descrição | Especificação detalhada e parâmetros de projeto principais |
1 | Código do projeto |
1. Padrão nacional chinês: a. Regulamento técnico de DL/T 5154-2002 do projeto para a torre e das estruturas de Polo da linha de transmissão aérea b. Regulamento técnico de DL/T 5219-2005 para projetar a fundação da linha de transmissão aérea 2. Padrão americano: a. Projeto de ASCE 10-97-2000 de estruturas de aço entrelaçadas da transmissão b. Exigência do código técnico da edificação da ACI 318-02 para o concreto da estrutura |
2 | Software do projeto | SATISFAÇA e MS Tower, SAP2000, AutoCAD, STW, TWsolid, SLCAD etc. |
3 | Carga de projeto | Conforme a exigência e a especificação por clientes no mundo inteiro. |
4 | Teste de carga/teste destrutivo | Nós podemos arranjá-lo pela autoridade governamental se é necessário e o custo de tal tipo do teste é separadamente da fixação do preço da torre. |
5 | Tensão | 33quilovolts,66/69KV,110quilovolts, 220KV/230KV, 330KV, 380/400KV, 500KV, 750KV, 800KV, linha de transmissão 1000KV |
6 | Galvanização a quente | ISO 1461-2009, ASTM A123 |
7 | Categoria de aço |
1. Aço estrutural da baixa liga de grande resistência: Q420B que é equivalente com ASTM Gr60 2. Aços estruturais da baixa liga de grande resistência: Q355B que é equivalente com ASTM Gr50 ou S355JR 3. Aço estrutural do carbono: Q235B que é equivalente com ASTM A36 ou S235JR |
8 | Parafusos e porcas | Parafusos principalmente do ISO 898 da categoria 6,8 e 8,8 para ambo o padrão do chinês, do ISO e do RUÍDO |
9 | Tipo da torre | Torres angulares, torres tubulares, mastro de Guyed, torre Monopole |
10 | Tipo da torre | Torre da suspensão, torre da tensão, torre inoperante, estrutura da subestação |
11 | Garantia | Estruturas da torre: 10 anos |
12 | Período de retorno | 50 anos |
13 | Transporte | Nós somos muito próximos ao porto o mais grande no mundo que é nossa vantagem para o transporte do mar. |
14 | Controle da qualidade |
Siga o sistema do ISO 9001 e restritamente a inspeção do QC para a matéria prima, o teste do conjunto do protótipo, o teste da galvanização e a inspeção da pre-expedição para a quantidade e a qualidade Nós tratamos a qualidade primeiramente e a relação 100% da inspeção. |
