O mastro da telecomunicação galvanizou o aço para entrelaçar Guy Wire Guyed Tower tubular
Detalhe rápido:
O projeto triangular do mastro da telecomunicação galvanizou o aço para entrelaçar Guy Wire Guyed Tower tubular
A estrutura de aço da torre do tubo tem vantagens técnicas e econômicas relativas, e é apropriada para as torres da transmissão que carregam grandes cargas.
Aplicações:
Em China, os perfis da tubulação de aço foram usados igualmente em torres do dobro-circuito 500kV e em torres da quatro-passagem na mesma torre, mostrando seus bom desempenho e benefícios. A estrutura da torre da tubulação de aço foi aperfeiçoada nas linhas com os níveis de tensão diferentes devido a suas rigidez de seção transversal proeminente, boas características de seção transversal da força, força simples, e aparência bonita. Especialmente em estruturas do grande-período e em estruturas urbanas da torre da rede elétrica.
Especificações:
| Não. |
Descrição |
Especificação detalhada e parâmetros de projeto principais |
| 1 |
Código do projeto |
1. Padrão nacional chinês:
a. Regulamento técnico de DL/T 5154-2002 do projeto para a torre e das estruturas de Polo da linha de transmissão aérea
b. Regulamento técnico de DL/T 5219-2005 para projetar a fundação da linha de transmissão aérea
2. Padrão americano:
a. Projeto de ASCE 10-97-2000 de estruturas de aço entrelaçadas da transmissão
b. Exigência do código técnico da edificação da ACI 318-02 para o concreto da estrutura
|
| 2 |
Software do projeto |
SATISFAÇA e MS Tower, SAP2000, AutoCAD, STW, TWsolid, SLCAD etc. |
| 3 |
Carga de projeto |
Conforme a exigência e a especificação por clientes no mundo inteiro. |
| 4 |
Teste de carga/teste destrutivo |
Nós podemos arranjá-lo pela autoridade governamental se é necessário e o custo de tal tipo do teste é separadamente da fixação do preço da torre. |
| 5 |
Tensão |
33KV, 66/69KV, 110KV, 220KV/230KV, 330KV, 380/400KV, 500KV, 750KV, 800KV, linha de transmissão 1000KV |
| 6 |
Galvanização a quente |
ISO 1461-2009, ASTM A123 |
| 7 |
Categoria de aço |
1. Aço estrutural da baixa liga de grande resistência: Q420B que é equivalente com ASTM Gr60
2. Aços estruturais da baixa liga de grande resistência: Q355B que é equivalente com ASTM Gr50 ou S355JR
3. Aço estrutural do carbono: Q235B que é equivalente com ASTM A36 ou S235JR
|
| 8 |
Parafusos e porcas |
Parafusos principalmente do ISO 898 da categoria 6,8 e 8,8 para ambo o padrão do chinês, do ISO e do RUÍDO |
| 9 |
Tipo da torre |
Torres angulares, torres tubulares, mastro de Guyed, torre Monopole |
| 10 |
Tipo da torre |
Torre da suspensão, torre da tensão, torre inoperante, estrutura da subestação |
| 11 |
Garantia |
Estruturas da torre: 10 anos |
| 12 |
Período de retorno |
50 anos |
| 13 |
Transporte |
Nós somos muito próximos ao porto o mais grande no mundo que é nossa vantagem para o transporte do mar. |
| 14 |
Controle da qualidade |
Siga o sistema do ISO 9001 e restritamente a inspeção do QC para a matéria prima, o teste do conjunto do protótipo, o teste da galvanização e a inspeção da pre-expedição para a quantidade e a qualidade
Nós tratamos a qualidade primeiramente e a relação 100% da inspeção.
|
Torre Monopole
A única torre do tubo igualmente chamou a torre monopole, é um tipo de uso geral, com aparência bonita,
cobrindo uma área pequena de 9 a 18 esquadre o medidor, eficaz na redução de custos, e é adotado pela maioria do
construção. Corpo da torre para adotar a seção mais razoável, que é conectada com de grande resistência
parafuso. Tem as características da instalação fácil e pode adaptar-se a uma variedade de local complicado do campo.
Torre de Guyed
A torre de Guyed tem uma aparência nova, e sua característica mais grande é reforçada usando o fio de indivíduo de aço.
A torre de Guyed é um tipo comum de torre de comunicação que é econômica e prática. É isqueiro e
mais baratos do que os outro. É muito apropriado para as vastas áreas geográficas.

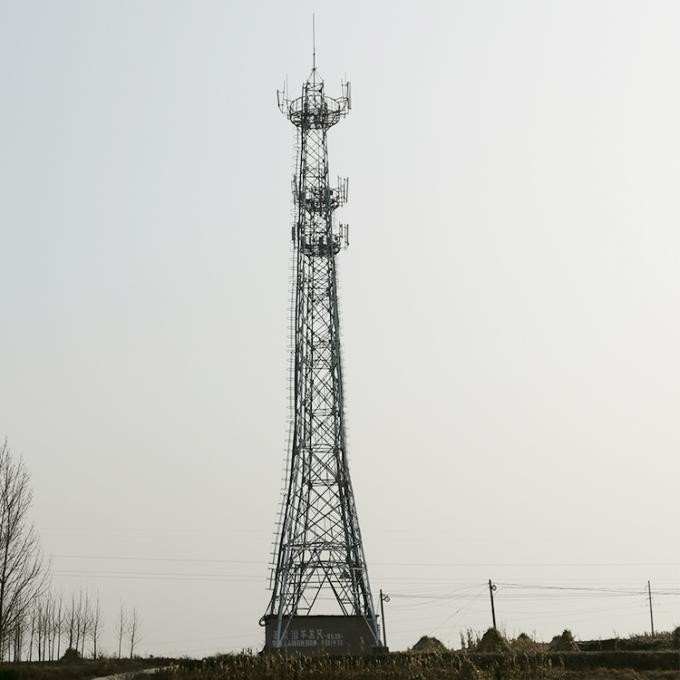

Autossuficiente torre
A autossuficiente torre é geralmente 3leg da torre 4leg, e seu material é tubulação de aço ou aço do ângulo. Quanto para ao
a conexão, torre tubular é conectada pela flange, e a torre de aço do ângulo é conectada por porcas - e - os parafusos.
Características:
1. coeficiente pequeno da carga de vento, resistência do forte vento.
2. recurso de terra de salvaguarda, lugar conveniente.
3. transporte e a instalação convenientes.
