Torre de aço 75 Ft Polo de aço da telecomunicação da estrutura de uma comunicação
Detalhe rápido:

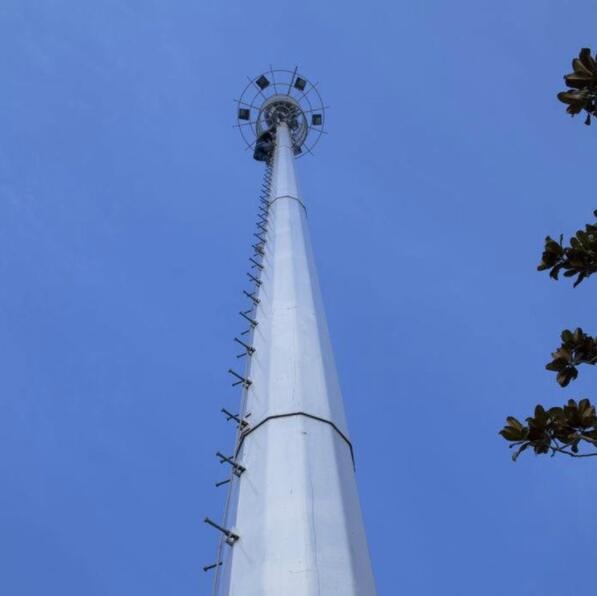

TowerMonopoles Monopole é uma de menos torres de comunicação intrusivos e as mais fáceis a erigir. Isto
o fato conduziu-lhes rapidamente tornar-se das estruturas as mais populares na indústria sem fio de uma comunicação.
Como a demanda para dados em dispositivos sem fios continua a subir rapidamente, portadores sem fio são enfrentados com severo
edições da capacidade em suas redes. Quando a nova tecnologia e as melhores antenas sem fio puderem ajudar, a melhor solução
é adicionar torres adicionais. Contudo, adicionar torres em áreas urbanas tem-se tornado difícil nos últimos anos como mais
as leis e a falta de divizão em zonas estritas da terra disponível fazem o processo mais longo e mais caro. Dívida aos monopoles
e monopoles escondidos (polos do pinho, polos de bandeira, polos da palma, etc…) exigindo pegadas menores e sendo mais
esteticamente satisfazendo, os portadores sem fio giraram cada vez mais para estas estruturas para distribuir em áreas povoadas.
Vantagens Monopole:
Pegada e fundação pequenas da torre
Rápido e fácil erigir
Esteticamente satisfazendo
Versátil para aplicações de carregamento diferentes
Com os monopoles afilados que tornam-se mais populares na indústria sem fio, NELLO investiu em uma planta que fosse capaz
de produzir milhares de polos um o ano. Algumas vantagens monopole de NELLO são alistadas abaixo:
3. Dados técnicos
Projeto | ||
1. Código do projeto | TIA/EIA-222-G/F | |
Aço da estrutura | ||
2. Categoria | Aço suave | Aço de alta elasticidade |
GB/T 700: Q235B, Q235C, Q235D | GB/T1591: Q345B, Q345C, Q3455D | |
ASTM A36 | ASTM A572 Gr50 | |
EN10025: S235JR, S235J0, S235J2 | EN10025: S355JR, S355J0, S355J2 | |
3. Velocidade do vento do projeto | Até 250 km/h | |
4. Deflexão permissível | uma velocidade operacional de 0,5 ~1,0 graus @ | |
5. Força da tensão (Mpa) | 360~510 | 470~630 |
6. Força de rendimento (t≤16mm) (Mpa) | 355 | 235 |
7. Alongamento (%) | 20 | 24 |
8. Resistência ao impacto quilovolt (J) | 27 (20°C)---Q235B (S235JR) | 27 (20°C)---Q345B (S355JR) |
27 (0°C)---Q235C (S235J0) | 27 (0°C)---Q345C (S355J0) | |
27 (- 20°C)---Q235D (S235J2) | 27 (- 20°C)---Q345D (S355J2) | |
Parafusos & porcas | ||
9. Categoria | Categoria 4,8, 6,8, 8,8 | |
10. Padrões para propriedades mecânicas | ||
10,1 parafusos | ISO 898-1 | |
10,2 porcas | ISO 898-2 | |
10,3 arruelas | ISO 6507-1 | |
11. Padrões para dimensões | ||
11,1 parafusos | DIN7990, DIN931, DIN933 | |
11,2 porcas | ISO4032, ISO4034 | |
11,3 arruelas | DIN7989, DIN127B, ISO7091 | |
Soldadura | ||
12. Método | O CO2 protegeu a soldadura de arco & a soldadura de arco submersa (a SERRA) | |
13. Padrão | AWS D1.1 | |
Marcação | ||
14. Método da marcação dos membros | Carimbo da imprensa hidráulica | |
Galvanização | ||
15. Padrão da galvanização das seções de aço | ISO 1461 ou ASTM A123 | |
16. Padrão da galvanização dos parafusos e das porcas | ISO 1461 ou ASTM A153 | |
Teste | ||
17. Teste de fábrica | Teste elástico, análise dos elementos, teste de Sharpy (teste de impacto), dobra fria, Teste de Preece, teste do martelo |
|
Capacidade | ||
18. Capacidade de produção máxima | DE 50.000 TONELADAS por ano |
