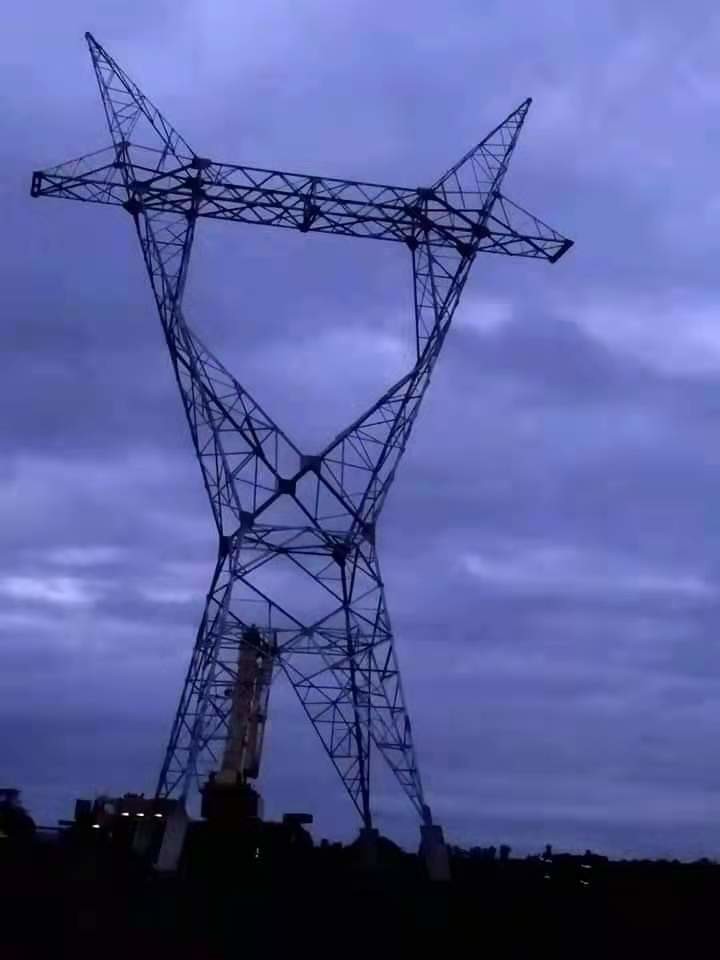

Torres de aço da estrutura de ASTM123 230kv em cima linha de transmissão torre de 400 quilovolts
Detalhe rápido:
A corrente elétrica 230kv eleva-se em cima linha de transmissão polo elétrico de aço de 400 quilovolts 30m da torre
DESCRIÇÃO DO PRODUTO
|
Nome de produto
|
A corrente elétrica 230kv eleva-se em cima linha de transmissão polo elétrico de aço de 400 quilovolts 30m da torre |
|
Material
|
Aço rolado
|
|
Cor
|
Conforme o pedido do cliente
|
|
Padrão
|
ISO9001: 2008
|
|
Material
|
Q235B/Q345B/Q420 de aço
|
|
Padrão de solda
|
AWSD1.1
|
|
Padrão da galvanização
|
ASTM123
|
|
Uso
|
Transmissão de energia e distribuição
|
Especificações:
As características do produto:
Como a linha de transmissão tradicional equipamento, a torre de aço do ângulo tem o campo amplamente utilizado, as características do código do projeto, o ofício é maduro, em distâncias diferentes, nível de tensão diferente está mostrando as vantagens e a aplicabilidade geral
O projeto da linha de transmissão de energia torre depende sobre, tipo de condutor e de Terra-fio, zona do vento, ângulo de desvio e especificação de material. Estas torres são galvanizadas para proteger o aço da corrosão. A espessura de revestimento da galvanização depende das condições meteorológicas no lugar da torre.
Categorias de aço
Aço do ângulo: Q345B de aço chinês, que mesmos a ASTM A572 GR50
Outras Web, apoiando e para não forçar a placa e o aço do ângulo: Chinês Q2230B, que mesmos a ASTM A36
Placas: Q345B de aço chinês, que mesmos a ASTM A572 GR50
Parafusos: Categoria chinesa 6,8 e 8,8, que similar a ASTM A394
A) a dimensão e a tolerância para o ângulo são de acordo com GB/T1591-1994
B) Galvanização do mergulho quente de acordo com GB/T 13912-2002, que similar a ASTM A 123
C) a soldadura será desempenho de acordo com o padrão de AWS D1.1 ou de CWB
Tensão: Equipamento de transmissão de energia/linha de transmissão elétrica categoria da torre do ferro de ângulo: 35KV/66KV/110KV/220KV/330KV/500KV/750KV/800KV/1000KV
Está aqui o processo da fabricação para nossa torre da transmissão; contudo, ambos os partidos devem discutir todos os desenhos e confirmar todos os desenhos da loja, especificação técnica, e que padrão a se conformar. Antes da produção em massa, nós devemos recebemos todos os desenhos aprovados assinados da loja e documentos técnicos de nosso cliente.
Nossa fabricação estará do acordo restrito com os desenhos de detalhe preparados pelo contratante e aprovados pelo coordenador. A fabricação começará após a aprovação do conjunto e dos testes da loja.
| Corte |
: O corte e o corte serão executados com cuidado e todas as parcelas do trabalho que será exposto para ver depois que a conclusão será terminada ordenadamente. As tochas de corte manualmente guiadas não serão usadas.
B: Todo o material sobre 13 (ou 12) milímetros densamente será corte frio visto ou da máquina da chama.
C: Colher ou cortar serão permitidos uma espessura material de 13 milímetros ou menos.
O corte de chama do aço alto do rendimento será precedido por um leve pré-aquece a operação passando a chama de corte sobre a peça a ser cortada.
Todas as bordas do chama-corte serão moídas limpas. |
| Dobra |
Nossa empresa owaned o machince de dobra. Frether mais, nós podemos fabricar as torres com dobra quente ou dobra fria de acordo com as exigências do cliente. |
| Soldadura |
Nenhuma soldadura será feita a menos que a aprovação prévia for obtida do coordenador.
A soldadura não será permitida em pontos de acessório da torre para o condutor, o fio do protetor, os isoladores ou os conjuntos ou os suportes associados |
| Secundário-perfuração |
Todos os furos no aço estrutural menos de 10 milímetros de espessura podem ser perfurados a sem redução salvo disposição em contrário nos desenhos aprovados. Furos mostrados nos desenhos como furos furados e todos os furos em 10 milímetros de aço estruturais ou em mais em membros da espessura e de tensão dos cruz-braços serão furados ou secundário-perfurados e alargados.
Todos os furos serão corte limpo e sem bordas rasgadas ou ásperas. Todas as rebarbas resultando do alargamento ou do furo serão removidas. Todos os furos serão cilíndricos e perpendiculares ao membro.
Se necessário para evitar a distorção dos furos, os furos perto dos pontos das curvaturas serão feitos após a dobra. |
| Perfuração |
Para perfurar a sem redução, o diâmetro do perfurador será 1,0 milímetros maior do que o diâmetro nominal do parafuso, e o diâmetro do dado não será mais de 1.5mm maior do que o diâmetro do perfurador. Para secundário-perfurar, o diâmetro do perfurador será 4 milímetros menor do que o diâmetro nominal do parafuso, e o diâmetro do dado será não mais de 2 milímetros maior do que o diâmetro do perfurador. Secundário-perfurar para o trabalho alargado será tal isso após não ter alargado nenhuma superfície do perfurador aparecerá na periferia do furo |
| Tamanho do furo |
Onde os furos são alargados ou furados, o diâmetro do furo terminado será não maior do que o diâmetro nominal do parafuso mais 1,0 milímetros. |
| Galvanização |
Todo o material será a quente galvanizado após a fabricação de acordo com a revisão a mais atrasada da especificação A 123 de GB/T 13912-2002 ou de ASTM.
O material que foi rejeitado devido aos pontos desencapados ou outros defeitos de revestimento serão descascados e re-galvanizados, ou as áreas sem revestimento serão revestidos novamente por um método aprovado.
Todas as placas e formas que foram entortadas pelo processo da galvanização serão endireitadas re-sendo rolado ou ser pressionada. O material não será martelado nem não será endireitado de outra maneira de um modo que ferirá o revestimento protetor.
A aprovação estará fixada do coordenador se galvanizar é feita fora da planta do contratante.
Toda a fundição de aço galvanizada será protegida contra a mancha branca do armazenamento usando um tratamento aprovado da solução imediatamente depois da galvanização. |
| Embalagem |
Nosso produto será embalado em diversos pacotes cujo o peso é TA 2~3 ou de acordo com sua exigência. |
|
Mergulho quente
galvanização
|
Padrão |
Thickness/mm de aço |
Revestimento médio
thickness/μm
|
Metálico
Elemento
|
Índice |
|
Eixos de Polo, cruz
arms&bolted sobre
acessórios
|
ASTM A123/
AS A123M-15
NZS 4680
|
>6 |
85 |
Manganês |
0.25%-0.40% |
| <3-6> | 70 |
| 1.5-3 |
55 |
Cu |
<0> |
| <1> | 55 |
| Parafusos, nuts&washers |
GB/T 5267.3-2008 |
___ |
≥ 54 |
P |
<0> |
| (ISO 10684-2004) |
| Parafusos de fundação |
ASTM A153/
A153M-09
|
___ |
≥ 54 |
S |
<0> |
Por favor verifique seu email!
