Equipamento de ensaio AC Hipot de pequena dimensão Reator compensador de ensaio de frequência de potência

Testes de Frequência de Potência Ultra Leve Reactor Compensador, AC Resistência à Tensão, Tipo Portátil

I. Descrição do produto

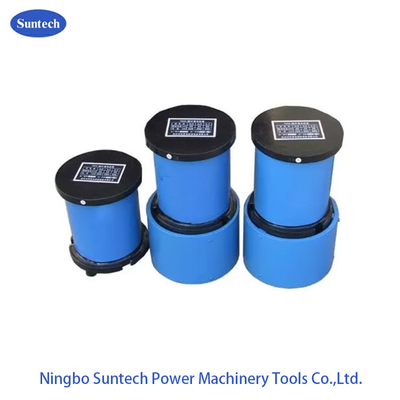

O reactor de compensação de teste de frequência de potência ultra-leve da série FKDK é uma unidade portátil de corrente de alta tensão de compensação com design de tipo seco.É geralmente utilizado em combinação com o conjunto de teste hipot AC de frequência de energia portátil para reduzir o peso de cada peça do conjunto de testeÉ especialmente concebido para a transferência de campo, revisão e teste de campo preventivo de equipamentos eléctricos de pequena e média potência.

tem com pequeno tamanho, peso leve e design portátil,e faz com que a capacidade de entrada de controlo do regulador de tensão correspondente do teste de hipotese AC seja definida para ser melhor através da corrente de teste de compensação sob não mais do que a tensão tet alvo..

geralmente é conectado com o objeto de teste em circuito paralelo através de mais peças combinação usando para obter larged saída de corrente de teste.

II. Aplicações:

• Frequência de potência Voltagem AC ou DC resistir ao ensaio de fábrica para tipos de equipamento eléctrico HV, componentes, materiais de isolamento
• Transferência de campo, revisão e ensaio de campo preventivo de equipamentos de energia elétrica de média e pequena dimensão.
• Teste de resistência à tensão AC para cabo curto
• Potência freqüência tensão suportar fonte de ferramentas de isolamento e botas de isolamento (luvas)
• Teste de CA para interruptores, transformadores, motores, etc.; amplamente utilizado para teste elétrico em várias fábricas e institutos.

III.Índice técnico de cada peça:

1Voltagem e corrente nominal

• Três terminais de saída: A1X A2X A3X
• Tensão nominal (kV): 30 25 20
• Corrente nominal (mA): 150 250 300

2Frequência nominal: 50 Hz

3Modo de funcionamento: a 300 mA, durante 10 minutos de funcionamento contínuo;

A 250 mA, em funcionamento contínuo durante 30 minutos;

A 150 mA, em funcionamento contínuo durante 120 minutos;

4Condições de funcionamento: T: -20°C 45°C H: ≤ 85%

5. Dimensões: φ220×270

6Peso: 17 kg
