Sistema de ensaio de ressonância CA portátil de 270 KVA

Sistema de ensaio de ressonância CA para cabos de 35 KV e subestações de energia de 110 KV

Características:

• Pequeno, portátil para operação.
• Ecrã para mostrar os dados do ensaio, o seu estado e a sua operação passo a passo em tempo real.
• Temperatura ligeiramente elevada com carga nominal, fundição epóxi seca, elevada resistência mecânica e boa capacidade de isolamento.
• A fonte de alimentação de fase única de 220 V ou 380 V é adequada para abastecimento no local.
• Diferentes tipos de reatores opcionais realizam o multiuso.
• Com função de sobrecorrente, sobrevoltagem, IPM e protecção contra descargas.
• O resultado do ensaio pode ser impresso.

I. Utilização do produto:

Este modelo de conjunto de teste CHX-270KVA/45KV, 270KV é projetado para 10KV / 35KV classe cabo curto XLPE, transformador de energia, CB, CT / PT, barra de bus em subestação de energia 110KV para executarAC no localresistir ao ensaio de tensão com a tecnologia de circuito de ressonância de frequência variável; a tensão de ensaio máxima não é superior a 45KV, 90KV,270KV; frequência de ensaio: 30-300Hz; o ciclo de funcionamento não é superior a 60min.Pode ajudar os clientes a realizar testes preventivos ou testes de entrega em AC resistir testes de tensão

O intervalo de ensaio do conjunto é o seguinte:transformador

1. 1000 m de cabo de 35 kV/300 mm2, frequência de ensaio 30-300 Hz, tensão de ensaio 52 kV, tempo de ensaio 5 min.

2, 3000 m de cabo de 10 kV/300 mm2, frequência de ensaio 30-300 Hz, tensão de ensaio 22 kV, tempo de ensaio 5 min.

3, transformador principal de 35 kV/31500 kVA, capacidade ≤ 0,015 uF, frequência de ensaio 40-300 Hz, tensão de ensaio 68 kV, tempo de ensaio 1min.

4, transformador principal de 110 kV/50000 kVA, capacidade ≤ 0,015 uF, frequência de ensaio 40-300 Hz, tensão de ensaio 160 kV, tempo de ensaio 1min.

4, CB, CT/PT, barra de comando em subestação de energia de 110 KV, frequência de ensaio 40-300 Hz, tensão de ensaio não superior a 265, tempo de ensaio 1min.

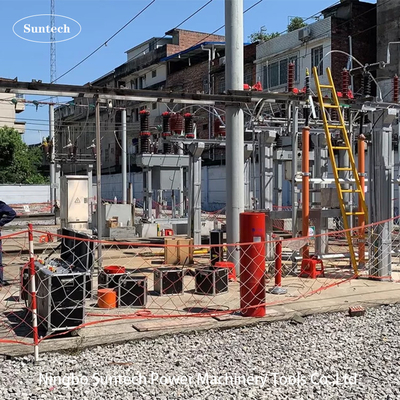

O conjunto completo de ensaio é constituído por uma fonte de alimentação de frequência variável, um transformador de excitação, 6 reactores e um divisor de medição de alta tensão (dividor de tensão capacitiva).Este tipo de conjunto de ensaio é mais adequado para subestações de energia de 35 KV ou 110 KV

II. Dados técnicos gerais

1. Capacidade nominal: 270 kVA;
2. Potência de entrada: tensão trifásica de 380 V, frequência de 50 Hz;
3. Voltagem nominal: 45 kV; 270 kV;
4. Corrente nominal: 1A; 6A;
5. Frequência de trabalho: 30-300 Hz;
6. Forma de onda de saída do dispositivo: onda senoidal
7. Taxa de distorção da forma de onda: taxa de distorção da forma de onda da tensão de saída ≤ 1%;
8. Tempo de funcionamento: 60 minutos contínuos permitidos sob carga nominal; sobrepressão 1,1 vezes 1 minuto;
9. Aumento de temperatura: aumento de temperatura ≤ 65 K após operação contínua durante 60 minutos sob carga nominal;
10. Fator de qualidade: o próprio dispositivo Q≥30 (f=45Hz);
11. Função de proteção: proteção contra a sobrecorrência, a sobrevoltagem e o flashover do produto de ensaio para o produto de ensaio (ver secção de alimentação de frequência variável para mais pormenores);
12. Precisão de medição: valor efetivo do sistema 1.5;

III. Principais componentes:
