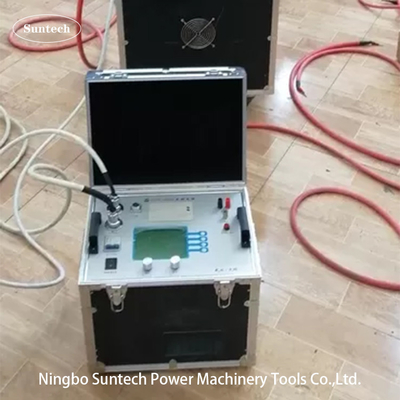

Sistema de ensaio de ressonância da série 380V 400kVA

Dispositivo de ensaio de ressonância em série

1- O assunto.
1. 10kV/300mm2 cabo 3km AC resistir ao ensaio de tensão, capacidade ≤1,1265uF, frequência de ensaio 30-300Hz, tensão de ensaio 22kV, tempo de ensaio 15 min.
2. AC resistir ao ensaio de tensão do transformador principal de 10 kV/2500 kVA, capacidade ≤ 0,01 uF, frequência de ensaio 45-65 Hz, tensão de ensaio não superior a 28 kV, tempo de ensaio 1min.
3. AC suportar teste de tensão de 10 kV interruptor, barra de bus e outros equipamentos de subestação, a frequência de teste é de 30-300Hz, a tensão de teste não excede 42 kV, eo tempo de teste é de 1min.
4. 35kV/300mm2 cabo de 2 km AC resistir ao ensaio de tensão, capacidade ≤ 0,361uF, frequência de ensaio 30-300Hz, tensão de ensaio 52kV, tempo de ensaio 60min.
5. AC resistir ao ensaio de tensão do transformador principal de 35 kV/6300 kVA, capacidade ≤ 0,01 uF, frequência de ensaio 45-65 Hz, tensão de ensaio 68 kV, tempo de ensaio 1min.
6. AC suportar teste de tensão de 35kV interruptor, disjuntor e outros equipamentos subestação, a frequência de teste é de 30-300Hz, a tensão de teste não excede 95kV, eo tempo de teste é de 1min.

7.220 kV disjuntor AC resistir ao teste de tensão, freqüência de teste 30-300Hz, tensão de teste 368 kV, tempo de teste 1min.

2Os principais parâmetros técnicos e funções do sistema
1Capacidade nominal: 400 kVA;
2Voltagem nominal: 27kV; 50kV; 400kV;
3Corrente nominal: 2A;
4Permitir tempo de trabalho contínuo: 60 minutos sob corrente nominal;
5O fator de qualidade do próprio dispositivo: Q≥30 (quando f=45Hz);
6Precisão de medição do sistema: valor efetivo 1.0;
7Potência de entrada: 50 Hz; 380 V trifásico
8Frequência de funcionamento da fonte de alimentação de frequência variável: 40-300 Hz;
9Resolução de frequência: 0,1 Hz;
10Instabilidade de frequência: ≤ 0,1%;
11. Dispõe de protecção contra sobrecorrência, sobrevoltagem e flashover para o produto ensaiado;
12Temperatura ambiente: -150oC -40oC, umidade relativa: ≤ 90%RH, altitude ≤ 2000 metros.

3Selecção e determinação dos parâmetros do sistema
Reator de secção única de 54kVA/27kV/2A/50H, um total de quatro secções de verificação:
1) Para um cabo de 10kV/300mm2/3km, a capacitância é de 1,1265μF, a tensão de teste é de 22KV e quatro reatores são usados em paralelo.
Frequência de ensaio: f=1/2π√LC=42,41Hz
Corrente de ensaio: I=ωCXU test=2πfCXU test=2×3,14×42,41×1,1265×22×10-3=6,6A
2) O transformador principal AC de 10 kV/2500 kVA resistir ao ensaio de tensão, a capacitância não exceder 0,01 μF, a tensão de ensaio é de 28 kV, o reator está ligado em série com duas secções,a indutividade é 113H, então:
Frequência de ensaio: f=1/2π√LC=149,72Hz
Corrente de ensaio: I=ωCXU test=2πfCXU test=2×3,14×149,72×0,01×28×10-3=0,26A

3) Teste de resistência de tensão AC do interruptor de 10 kV, da barra de comando e de outros equipamentos de subestação, a frequência de ensaio é de 30-300 Hz, a capacitância não excede 0,015 μF, a tensão de ensaio não excede 42 kV,O reator adota duas ligações de série, a indutividade é 113H, então:
Frequência de ensaio: f=1/2π√LC=122,25Hz
Corrente de ensaio: I=ωCXU test=2πfCXU test=2×3,14×122,25×0,015×42×10-3=0,48A
4) Para o cabo de 35kV/300mm2/2km, a capacitância é de 0,361μF, a tensão de ensaio é de 52KV, e dois reatores são utilizados em série e dois paralelos.Então...:
Frequência de ensaio: f=1/2π√LC=35.24Hz
Corrente de ensaio: I=ωCXU test=2πfCXU test=2×3,14×35.24×0,361×52×10-3=4,16A
5) O transformador principal AC de 35 kV/6300 kVA resistir ao ensaio de tensão, a capacitância não exceder 0,01 μF, a tensão de ensaio é 68 kV,O reator está ligado em série com quatro secções e a indutividade é de 240H, então:
Frequência de ensaio: f=1/2π√LC=83,88Hz
Corrente de ensaio: I=ωCXU test=2πfCXU test=2×3,14×83,88×0,01×68×10-3=0,54A
6) Interruptor de 35 kV, disjuntor, etc. AC resistir teste de tensão, a tensão de ensaio é 95 kV, o reator é ligado em série com quatro seções e a indutividade é 240H, então:
Frequência de ensaio: f=1/2π√LC=83,88Hz
Corrente de ensaio: I=ωCXU test=2πfCXU test=2×3,14×83,88×0,015×95×10-3=0,75A
7) AC suportar teste de tensão de interruptores 220kV, disjuntores, etc., a capacitância não excede 5000pF, a tensão de ensaio é 368kV, o reator é 50kVA/50kV/100H oito séries em série,a indutividade é 960H, então:
Frequência de ensaio: f=1/2π√LC=72,64Hz
Corrente de ensaio: I=ωCXU test=2πfCXU test=2×3,14×72,64×0,005×368×10-3=0,84A
