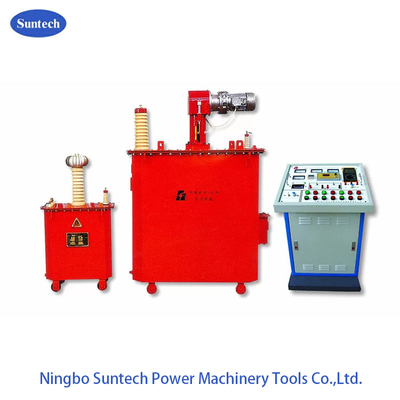

Conjunto de ensaio de ressonância de série de regulação do tipo de indutividade para transformador de potência HV

Dispositivo de ensaio de ressonância em série de regulação do tipo de indutividade

1- O assunto.
Para a central hidrelétrica de Suwa de 300 MW, a tensão nominal extrema é de 18 kV, a capacitância da terra não excede 2,58 μF, o teste de tensão de resistência de CA, a tensão de teste é de 50 kV,e o tempo de tensão de resistência é de 5min.

2Capacidade do sistema
Para a central hidrelétrica de Suwa de 300 MW, a tensão nominal extrema é de 18 kV, a capacitância da terra não excede 2,58 μF, o teste de tensão de resistência de CA, a tensão de teste é de 50 kV,e o tempo de tensão de resistência é de 5min. então:
Durante o ensaio, a corrente lateral de alta tensão é I=2πfCU=2π×50×2,58×10-6×50×103=40,53A; a corrente nominal do sistema é definida em 42A e a tensão nominal é definida em 50kV, deixando uma certa margem.
O projeto de especificação global é de 2100kVA/50kV, dos quais o reator ajustável é de 800kVA/50kV (16A); um reator fixo, com dois parâmetros de 650kVA/50kV/13H;pode satisfazer os requisitos de tensão de resistência do 0 ′ 2Produto de ensaio de.58 μF.
Em resumo: 2100kVA/50kV pode satisfazer os requisitos de tensão de resistência do produto de ensaio de 2,54μF

3Os principais parâmetros técnicos e funções do sistema
1Capacidade nominal: 2100 kVA;
2Voltagem nominal: 50 kV;
3. Corrente nominal: 42A;
4Frequência de trabalho: frequência de potência 50 Hz;
5. Taxa de distorção da forma de onda da tensão de saída: ≤ 1%;
6Tempo de trabalho contínuo permitido: 5 minutos sob carga nominal, 1,1 vezes a sobrevoltagem durante 1 minuto;
7O aumento da temperatura após operação contínua durante 5 minutos sob carga nominal é ≤ 65 K;
8O fator de qualidade do dispositivo em si: Q≥30;
9Precisão de medição de alta pressão: valor efetivo 1.5;
10Potência de entrada: tensão trifásica de 380 V, frequência 50 Hz;
11. O produto em ensaio tem funções de protecção contra sobrecorrência, sobrevoltagem e sobrechoque do produto em ensaio;
12Temperatura ambiente: -250C-450C, umidade relativa: ≤ 90%RH, altitude ≤3200 metros.

4Introdução ao princípio da ressonância em série
O sistema de ensaio de ressonância em série é um dispositivo utilizado para realizar ensaios de tensão de resistência de CA em vários produtos de ensaio capacitivos.Caracteriza-se por reduzir muito a capacidade da potência de entrada necessária para o ensaio, reduzindo o volume e o peso do equipamento de ensaio, facilitando a execução do ensaio de campo;e reduzir muito os custos de mão-de-obra e materiais do equipamento de teste e da entrada necessária para o teste.
A Fanke desenvolve e produz equipamentos de ensaio de alta tensão há mais de 20 anos e o sistema de ressonância é o produto emblemático da Fanke.Centenas de sistemas de ressonância produzidos pela Fanke foram utilizados com sucesso em vários campos de sistemas de energia no país e no exterior.
O sistema de ressonância em série é dividido em ressonância de indução sintonizada e ressonância de modulação de frequência.O tipo de indutividade sintonizada faz com que o circuito de teste ressoar ajustando a indutividade, enquanto o tipo de modulação de frequência faz com que o circuito de ensaio ressoe ajustando a frequência de ensaio. Mas o resultado é o mesmo, isto é, a saída de grande capacidade exigida pelo produto de ensaio pode ser obtida através da entrada de uma fonte de alimentação de pequena capacidade.O principal diagrama de ressonância é mostrado na Figura
