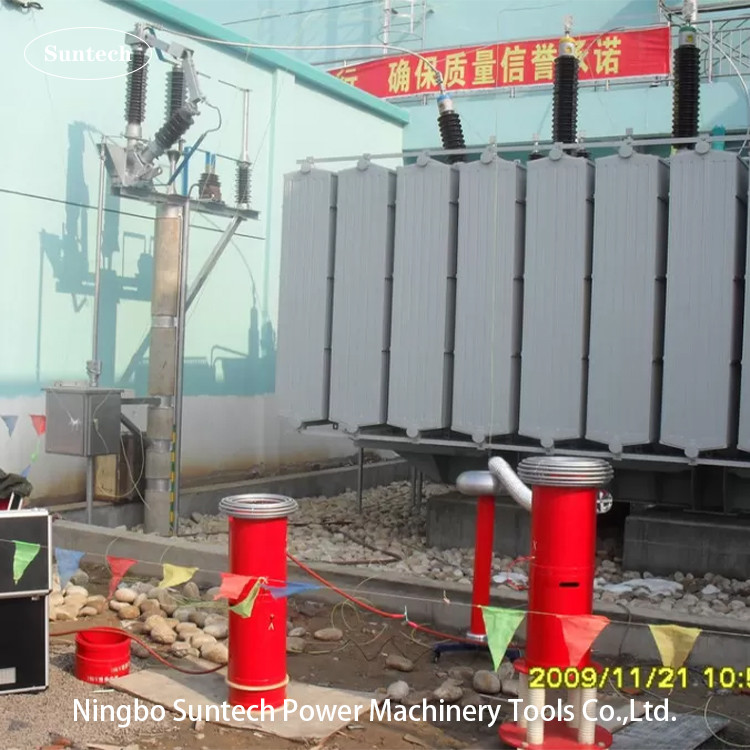

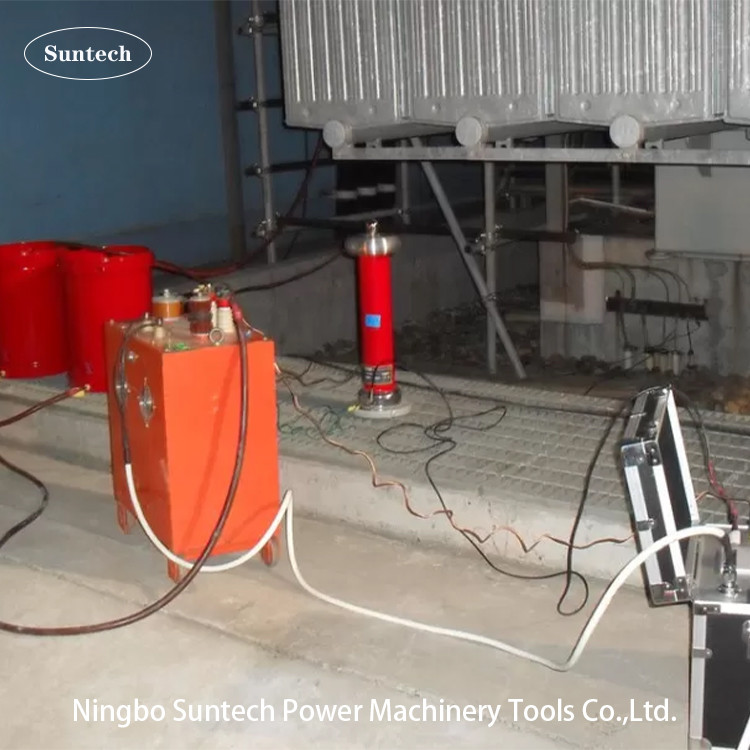

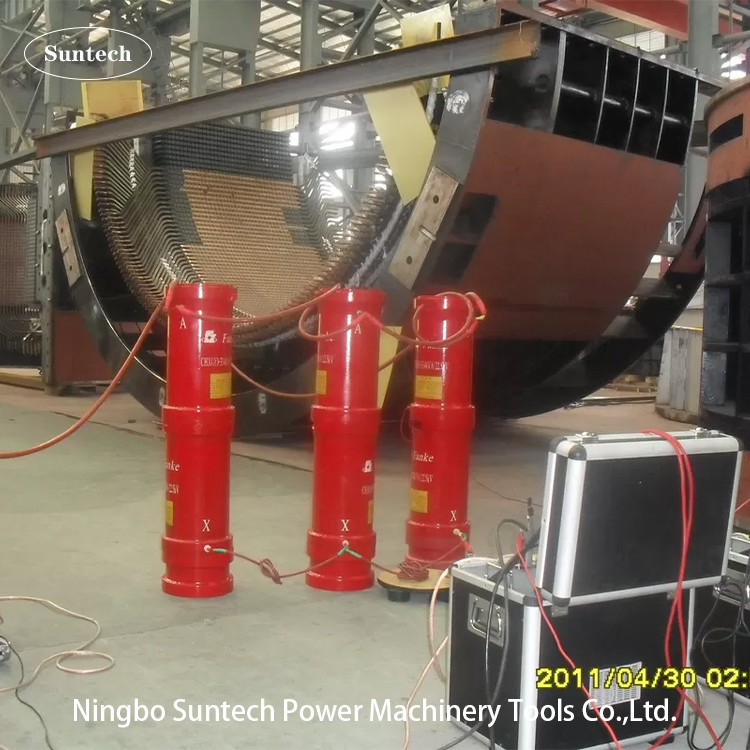

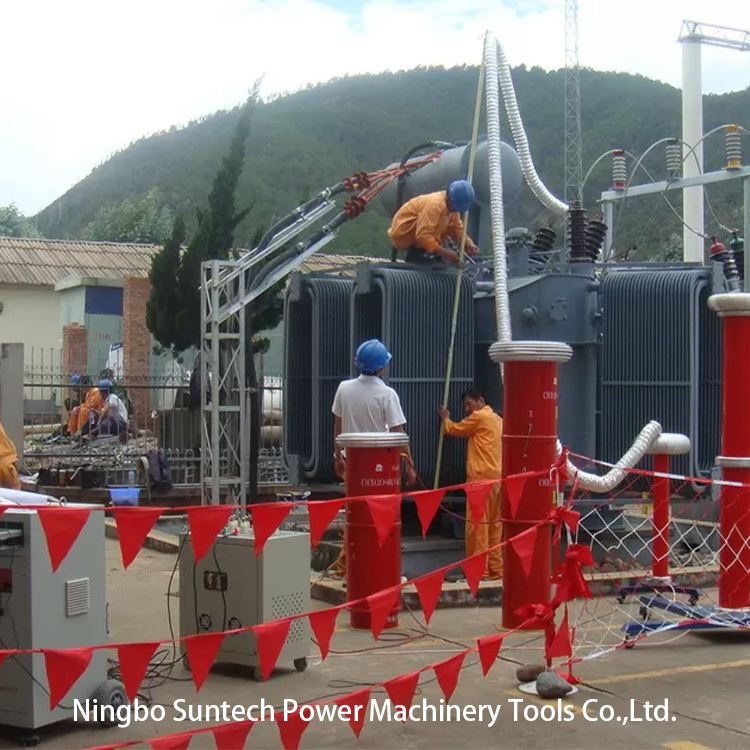

Sistema de ensaio de ressonância AC no local para ensaios de subestações de energia de 110 KV

Nota:1O condensador de carga pode ser opcional ao testar o motor de potência, o gerador e o transformador de potência a 45~65 Hz.

2O reactor de ensaio pode ser produzido para ser de 18KV, 20KV, 22KV, 40KV, 44KV, 50KV, 54KV, 55KV para cada peça de acordo com o escopo do objeto de ensaio diferente ou requiri do cliente.

Circuito de ensaio:


VF: Fonte de energia de frequência variável T: Transformador de excitação
L: Reator de ensaio Cx: Equipamento ensaiado MOA1: Retentor de relâmpagos
C1,C2: divisor de tensão ((C1 é o braço de alta tensão,C2 é o braço de baixa tensão))



IV. Dados técnicos:

1. Fornecimento de energia: 220±10% ((single-phase),50Hz/60Hz
2. Área de aplicação: subestação de distribuição de energia e SIG de 110 KV
3. Capacidade de saída nominal: 216 kVA
4. Voltagem de ensaio: 27KV, 54KV, 108KV, 200KV
5. Corrente de ensaio: 8A@27KV, 4A@54KV,2A@108KV,1A@200KV
6. Faixa de frequências Reg. 30 Hz - 300 Hz
7. Forma de onda da tensão de ressonância de saída: onda senoidal
8. THD da forma de onda de saída: ≤ 1%
9. Nível de isolamento: inferior a 1,1 vezes e mantendo 1min, normal
10. Ciclo de trabalho: 60 minutos em condições de funcionamento inferiores à corrente nominal;
11. Fator de qualidade do próprio conjunto de ensaio: Q≥30 ((a F=30HZ) ;
12. Aumento de temperatura: Menos de 65 K em 60 minutos de corrente nominal de trabalho;
13. Nível de ruído: não superior a 70B
14. Estrutura do reactor: tipo seco, tipo cilindro de tubo epóxi;

V. Acessórios

• Caixa de acessórios para acessórios de armazenagem
• Cabos de entrada de fonte de alimentação
• Cabos de saída de fonte de alimentação
• Cabos de saída de transformadores excitadores
• Cabos de aterragem do sistema
• Cabos paralelos do reator
• Cabos de medição HV (cabos de saída de sinal do divisor de tensão)
• Cabos de saída HV ((reactor para divisão, divisor para objeto de ensaio)
• Base de suporte de isolamento
• Anel de corona para ensaio de 200 KV
• São disponibilizados um relatório final de ensaio, um certificado de qualidade, um manual de utilização e uma lista de embalagens.

VI. Parte facultativa

Condensador de compensação de carga

• Modelo opcional: 200KV/20000pF; 200KV/10000pF; 200KV/6000pF;
