Ferramentas Co. da maquinaria do poder de Ningbo Suntech, Ltd.
Fabricante e exportador profissionais de campo de Electric Power
 |
| Lugar de origem: | Ningbo, China |
| Marca: | Ningbo Suntech Power |
| Certificação: | ISO9001 |
| Número do modelo: | Capacidade de produção: |
| Quantidade de ordem mínima: | Uma unidade |
|---|---|
| Preço: | Negotiable |
| Detalhes da embalagem: | Exportação Casca de madeira padrão sem fumigação |
| Tempo de entrega: | 25 a 45 dias úteis |
| Termos de pagamento: | L/C, T/T |
| Habilidade da fonte: | 10 unidades/2 meses |
| Princípio de ensaio: | Circuito de ressonância de frequência variável | Utilização: | Teste de resistência à tensão AC inferior a 275KV |
|---|---|---|---|
| Capacidade máxima: | 275kVA | Máximo Tensão: | 275 KV |
| Característica de conceção: | Tipo portátil, peso unitário mais leve, especial para instalação e teste no local | Componente: | Fonte de alimentação V/F, transformador de excitação, reactor de teste modular mais leve e divisor d |
| Frequência do ensaio: | 30-300Hz | Ciclo de trabalho: | 60 minutos |
| Precisão do teste: | Não Menos de 1,5% | Forma de onda da saída: | Boa onda senoidal |
| Especial para: | Teste no local para SIG de 132 KV e cabo de média tensão | Modo de utilização do reator: | Em série ou em conexão paralela |
| Norma de ensaio: | IEC 60060-1:2010;IEC 62271-203:2011 para SIG, IEC 60840:2011 para cabo XLPE; | ||
| Realçar: | Sistema de ensaio de ressonância de alta tensão portátil,Sistema de ensaio de ressonância CA GIS,Sistema de ensaio de ressonância AC de 132 KV |
||

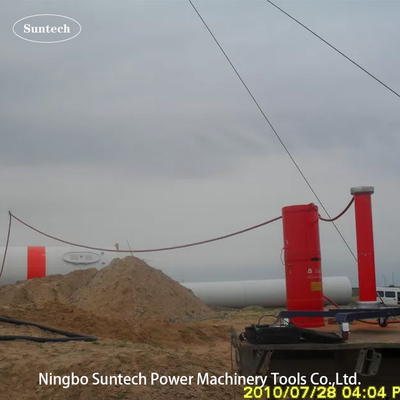

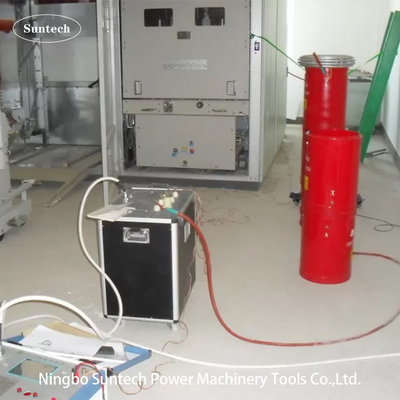

Conjunto de ensaio de tensão de ressonância de frequência variável portátil, para ensaio GIS de 132 KV
I. Aplicação:
Este modelo de conjunto de ensaio CHX-275KVA/275KV foi concebido para 132KV e abaixo da classe GISAC no localsuportar o ensaio de tensão com a tecnologia de circuito de ressonância de frequência variável; a tensão de ensaio máxima não é superior a 275 KV; a frequência de ensaio: 30-300 Hz; o ciclo de funcionamento não é superior a 60 minutos.
Através do reator de teste modular é usado em paralelo, o modelo de conjunto de testeCapacidade de produção:Pode também ser efectuado o seguinte ensaio de hipotese AC:
Até agora, estes conjuntos de teste portáteis podem formar muitosModelo serializado diferenteDe acordo com diferentes voltagens médias, suportar aplicações de ensaio através de reatores de ensaio em série ou em ligação paralela e número de configurações em cada conjunto,O modelo similar pode ver outro modelo típico na seguinte cláusula.

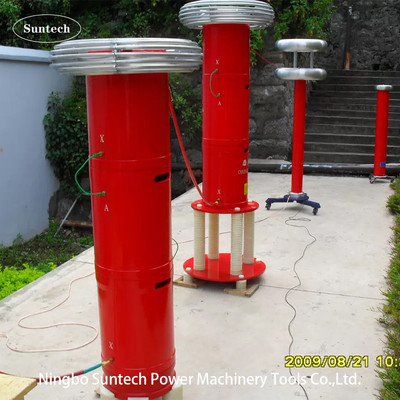

2. Principais componentes:
| CN | Nome dos componentes | Tipo e especificação | Qty. | Cada peso | Cada Dimensão |
| 1 | Potência de frequência variável | FKVF-20kW/380V | 1 peça | 20 kg | 440*360*360 mm |
| 2 | Transformador de excitação | CQSB(J)-15kVA/15KV,3KV | 1 peça | 50 kg | 520*350*550 mm |
| 3 | Reator de ensaio de ressonância HV | CHX ((kf) - 55 kVA/55 kV | 5 peças | 60 kg | D480*H520 mm |
| 4 | Divisor de capacidade | TRF-300kV/1000pF | 1 conjunto | 35 kg | D170*H1850 mm |
| 5 | Acessórios de ensaio especiais | 1 conjunto |
Nota:1O condensador de carga pode ser opcional ao testar o motor de potência, o gerador e o transformador de potência a 45~65 Hz.
2O reactor de ensaio pode ser produzido para ser de 18KV, 20KV, 22KV, 40KV, 44KV, 50KV, 54KV, 55KV para cada peça de acordo com o escopo do objeto de ensaio diferente ou requiri do cliente.
III. Princípio de ensaio:
VF: Fonte de energia de frequência variável T: Transformador de excitação
L: Reator de ensaio Cx: Equipamento ensaiado MOA1: Retentor de relâmpagos
C1,C2: divisor de tensão ((C1 é o braço de alta tensão,C2 é o braço de baixa tensão))
V. Diagrama esquemático de fiação de ensaio (por exemplo):
V. Dados técnicos gerais:
VI. Painel principal de software de medição e controlo:
Nota: Este é o painel de software antes do teste de início para a configuração de parâmetros
VII.Lista de embalagens das caixas de madeira de entrega
| Caso n.o. | Nome das mercadorias embaladas | Modelo e especificações. | Quantidade de mercadorias em caixa de madeira | Dimensão da caixa de madeira (cm) | Peso bruto dos casos | Número do processo | Observação |
| 6 a 1 | Fonte de alimentação VF | FKVF-20kW | 1 peça | 55*47*60 | 45 kg | 1 | |
| 6-2. | Transformador de excitação | CQSB ((J) - 15 kVA | 1 peça | 67*51*87 | 110 kg | 1 | |
| 6-3. | Reatores HV | CHX ((kf) - 55 kVA/55 kV | 5 peças | 141*98*82 | 619 kg | 1 | Embalagem de uma caixa |
| Caixa de acessórios | Incluindo os cabos de ensaio e o manual | 1 conjunto | |||||
| 6-4. | Divisor de tensão | TRF-300kV-1000pF | 1 peça | 178*57*51 | 80 kg | 1 | |
| 6-5. | Anel de corona para divisor, reator | 1 conjunto | 90*90*94 | 56 kg | 1 | Embalagem de uma caixa | |
| Base de suporte do divisor | 1 peça | ||||||
| 6 a 6 | Base de suporte de isolamento para reator | 28KV, 165KV cada um | 2 peças | 63*63*123 | 52 kg | 1 | |
| Total | 962 kg | 6 caixa de madeira |
VIII.Acessórios
IX. Outro modelo facultativo

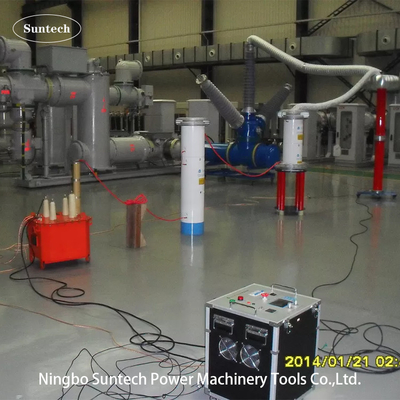

1. Para o ensaio no local do SIG
| Modelo | Voltagem nominal | Corrente de saída nominal | Capacidade de produção nominal |
Aplicação (A partir de 45 Hz) |
| Capacidade de produção: | 27 KV*5 | 1A | 135 KVA | Para 72,5 KV e inferior a GIS |
| Capacidade de produção: | 27 KV*5 | 1A | 135 KVA | Para 72,5 KV e inferior a GIS |
| Capacidade de produção: | 27 KV*8 | 1A | 216 KVA | Para 123 KV e abaixo do SIG |
| Capacidade de produção de energia | 27KV*10 | 1A | 270 KVA | Para 145 KV e inferior a SIG |
| Capacidade de produção: | 275 KV | 2A | 275 KVA | Para 170 KV e abaixo do SIG |
| Exigências especiais podem ser feitas por encomenda | ||||
2Para o ensaio no local do cabo XLPE de 45 KV
| Modelo | Voltagem nominal | Corrente de saída nominal | Capacidade de produção nominal | Aplicação máxima |
| CHX-108/54 | 54 KV | 2A | 108 KVA | Cabos de 45 kV≤1km |
| CHX-216/54 | 54 KV | 4A | 216 KVA | Cabo de 45 kV≤2km |
| CHX-324/54 | 54 KV | 6A | 324 KVA | Cabos de 45 kV≤3km |
| CHX-432/54 | 54 KV | 8A | 432 KVA | Cabo de 45 kV≤4km |
| CHX-540/54 | 54 KV | 10A | 540 KVA | Cabos de 45 kV≤5 km |
| CHX-1080/54 | 54 KV | 20A | 1080 KVA | Cabo de 45 kV≤10 km |
| Exigências especiais podem ser feitas por encomenda | ||||
3Para o ensaio no local do cabo XLPE de 66 KV
| Modelo | Voltagem nominal | Corrente de saída nominal | Capacidade de produção nominal | Aplicação máxima |
| CHX-160/80 | 80 KV | 2A | 160 KVA | Cabos de 66 kV≤0,5 km |
| CHX-320/80 | 80 KV | 4A | 320 KVA | Cabos de 66 kV≤1km |
| CHX-640/80 | 80 KV | 8A | 640 KVA | Cabos de 66 kV≤2km |
| CHX-960/80 | 80 KV | 12A | 960 KVA | Cabo de 66 kV≤3km |
| CHX-1280/80 | 80 KV | 16A | 1280 KVA | Cabos de 66 kV≤ 4 km |
| CHX-1600/80 | 80 KV | 20A | 1600 KVA | Cabos de 66 kV≤5 km |
| CHX-3200/80 | 80 KV | 40A | 3200 KVA | Cabos de 66 kV≤10 km |
| CHX-9600/80 | 80 KV | 120A | 9600 KVA | Cabos de 66 kV≤20 km |
| Exigências especiais podem ser feitas por encomenda | ||||
X. Tabela padrão de ensaio de isolamento no local da IEC 62271-203:2011 para SIG
XI. Tabela padrão de ensaio de isolamento no local da IEC 60840:2011 para cabos XLPE
