Equipamentos elétricos da série FKVF Sistema de ensaio de alta tensão 5KW - 400KW Capacidade opcional

Conjunto de ensaio de resistência à tensão de frequência variável, unidade de controlo de ressonância de frequência variável

I. Descrição do produto

A fonte de alimentação de frequência variável da série FKVF é a principal unidade de medição e controle e máquina hospedeira para o conjunto de teste de tensão de resistência de ressonância AC de frequência variável.Também chamado de conversor de frequência variável.

A fonte de alimentação de frequência variável adota um processador de sinal digital ARM e FPGA com alta velocidade, recebendo ordens do computador remoto, o que permite um controlo de alto nível de todo o procedimento de ensaio.Processador de sinal digital FPGA com alta velocidade, calcula em tempo real e altera a forma de onda de saída, valores de alta tensão de ensaio em tempo real e parâmetros do circuito principal da potência do conversor, e parâmetros de ensaio de retorno, estado de funcionamento da parte superior da máquina, sinais de proteção da amostra em tempo real,Fornecedor de potência de saída de fechamento rápido e seu gerador de forma de onda.

II. Aplicação e utilização

• A unidade de medição e controlo do circuito de ensaio de resistência de tensão de ressonância AC de frequência variável.
• Substituir o antigo console tradicional para aumentar a eficiência do teste de alta tensão e melhorar o monitoramento e a proteção durante o teste de resistência de ressonância.

III. Principais componentes da unidade:

• Máquina-mãe FKVF de fonte de alimentação de frequência variável
• Computador de controlo remoto opcional com software de ensaio em inglês
• Caixa de travagem de emergência de sola externa opcional
• Grupo de cabos de ligação
• Lâmpadas de alarme externas opcionais

IV. Princípio de ensaio (FKVF-300KW, por exemplo)

V. Parâmetros técnicos

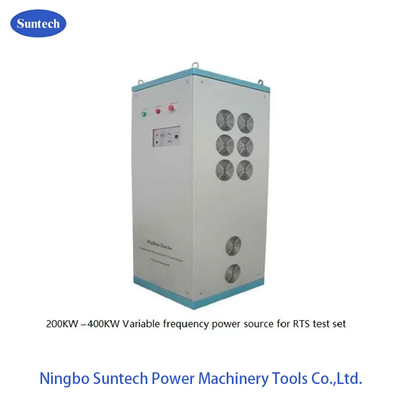

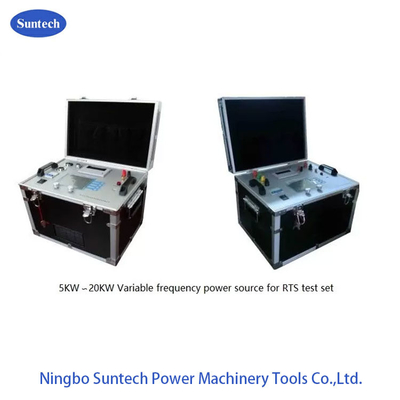

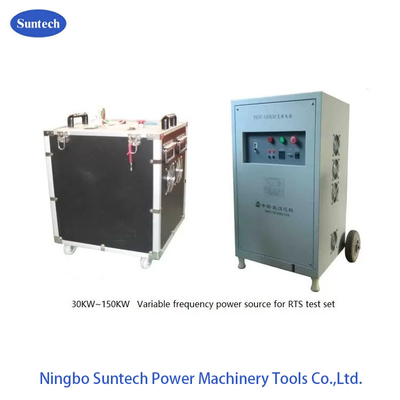

1Capacidade nominal: 5 kW, 10 kW, 20 kW, 30 kW, 50 kW, 100 kW,

150 kW, 200 kW, 250 kW, 300 kW,

350 kW, 400 kW, 500 kW opcional

2. Potência de entrada: superior a 20 kW Voltagem 380V±10% trifásica;

inferior a 20 kW Voltagem 220V±10% monofase;

3. Frequência de entrada de trabalho: 50 Hz/60 Hz

4Voltagem de saída: superior a 20 kW: 0-500V (entrada 380V) ajustável contínua

abaixo de 20 kW: 0-250V ((entrada 220V) ajustável contínuo

5Corrente de saída nominal: determinada por modelo

6Forma de onda de saída: onda quadrada

7- Intervalo de frequência de saída ajustável: 20-400 Hz

8Resolução de frequência de saída: 0,03 Hz

9Instabilidade da frequência de saída: inferior a 1%

10. Valor do passo de frequência de saída: 5Hz, 2Hz, 1Hz, 0,1Hz, 0,03Hz

11Resolução da tensão de saída: 0,01 kV

12Instabilidade da tensão de saída: inferior a 1%

13.Valor do passo de tensão de saída: U/45000 gama completa

14. Tempo de funcionamento contínuo: 60 min, aumento de temperatura não é superior a 45K

15Condições de trabalho: temperatura de -10°C a 40°C

16Altitude: inferior a 1000 m

17.Peso: inferior a < 20 kg ((5~20KW);

Menos de 30 kg ((30~50KW);

Menos de 650 kg ((100~400KW);

Menos de 650 kg ((400~500KW);

VI. Funções principais:

• A forma de onda é a onda quadrada regulada pela tensão da largura do pulso
• Monitorizar continuamente a tensão no processo de funcionamento, quando a tensão HV flutua, o que é causado pela flutuação da tensão de potência e da frequência de potência,sistema irá ajustar a tensão para a tensão de configuração automaticamente.
• Frequência automática de varredura, procura de ponto de ressonância. Faixa de frequência 20-300Hz. Pode definir manualmente a faixa de frequência de varredura.Consumo máximo de tempo de varredura é de 2 minutos (varredura de frequência total)A resolução de frequência é de 0,03 Hz.
• Automaticamente teste. Você pode definir o programa de teste, o programa de teste pode ser dividido em 5 segmentos. O sistema terminará o processo de teste de acordo com o programa de configuração automaticamente.
• Quando no teste automático, você pode mudar para o estado de controle manual a qualquer momento para regular manualmente a frequência e tensão
• Regular automaticamente a tensão para a tensão do objeto quando a tensão flutua normalmente, avisar quando a flutuação anormal.Os utilizadores podem operar para a situação de ensaio prático.
• Rendering em tempo real da curva U-t (curva tensão-tempo) quando a tensão é regulada e resistente.
• Display de estado de teste em tempo real.
• Função de proteção e de alerta forte: proteção contra sobrecorrência, proteção contra sobrevoltagem e proteção contra flashover, proteção contra anormalidades de alta tensão,Indicação de proteção simultânea software/hardware. Certifique-se do ficheiro de relatório de segurança e formulário para verificação
• Salvar dados de teste e formulário relatório de teste automaticamente, você pode imprimir relatório de teste no tempo e também você pode salvar o relatório e imprimir em outros lugares.
• Função de consulta de dados, de acordo com as suas condições para consultar dados de testes passados.
