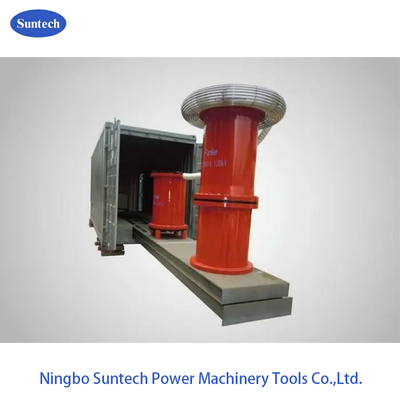

Container Type HV Test Set With Resonance Fast High Voltage Test System (Contenedor tipo HV conjunto de ensaio com sistema de ensaio de alta tensão rápido por ressonância)

Resonante de Frequência Variável Resistir a Teste de Voltagem Container Tipo HV Con Resonância, Testes Rápidos

I. Aplicação:

O dispositivo de ensaio de ressonância em série de tipo recipiente CHX-(JZ fixa todos os equipamentos de ensaio do dispositivo de ensaio de ressonância em série em vários recipientes,Projeto de integração do gabinete de observação e controlo e do equipamento de ensaio completo, ligação da linha de teste e caixa de distribuição de energia destina-se ao transporte clipper, ligação rápida para o teste,conveniente para a manutenção e instalação do equipamento de ensaio que reduz muito a intensidade de trabalho e adequado para a operação em campo

II. Área de aplicação

• Teste de resistência induzida por transformador à tensão e teste de PD.
• Ensaio de calibração CVT de classe 500 KV e inferior;
• Teste de hipotese de CA para HV CT/interruptor/bushing da classe 220KV e inferior
• Ensaio de resistência à tensão AC para SIG, GIL e cabos de classe não superior a 220 KV

III. Tipos de solução

• Teste de resistência à tensão do transformador de 220kv do tipo de recipiente e equipamento completo de descarga parcial
• Equipamento de ensaio de ressonância de série de frequência variável GIS de alta tensão 220kv de tipo recipiente.
• Equipamento de ensaio de ressonância de frequência variável para cabos XLPE de alta tensão de tipo recipiente.
• Transformador HV de tipo contentor, equipamento de calibração de campo CVT.

Nota:uma parte deles pode ser concebida como telescópio eléctrico hidráulico devido ao tamanho do equipamento.

Algumas partes dos testadores podem ser concebidas com compatibilidade

IV. Disposição básica dos contentores

• Sala de observação e controlo: inclui unidade de observação e controlo, por exemplo, gabinete de controlo ou computador, medidor de valores de pico, instrumento de descarga parcial, etc.
• Zona de integração do equipamento de ensaio HV: incluindo fonte de alimentação de frequência variável ((descarga parcial ou geral),transformador de excitação HV ((descarga parcial),reatores de ensaio HV,Divisor de tensão de capacidade HV.
• Unidades de distribuição de energia: envolve relâmpagos, ar condicionado da sala de controlo, circuito de distribuição de energia da sala de observação e controlo.
• Distrito de armazém de instalações de ensaio:inclui armazéns de ligações externas, instalações e ferramentas de ensaio e instalação.
• A placa de propulsão hidráulica elétrica pode ser usada para algumas partes da especificação, tornando assim o dispositivo em zonas HV esticar ou voltar para a cabine automaticamente

V. Características técnicas e vantagem

• Eficiência dos ensaios de campo muito melhorada
• Projeto integrado do gabinete de observação e controlo e do dispositivo de ensaio completo.
• Considerando os problemas de aquecimento, vibração e perdas através de um conceito de concepção inteiramente novo
• Conveniente para elevação e transporte
• Selado por pressão de ar para impermeabilização, resistência à chuva e aquecimento.
• Uma mesa de comando e um local especiais para o instrumento, um dispositivo antivibração hidráulico bidimensional, impedem danos ao instrumento no transporte de ensaio.
• A distância de segurança de isolamento suficiente foi considerada no projeto de equipamentos e recipientes de HV.
• O sistema do dispositivo de ensaio e os parâmetros de configuração do recipiente podem ser selecionados a partir das amostras do cliente.
• A propulsão elétrica do reator se estiver equipado com uma unidade de propulsão hidráulica e o movimento for suave e estável, sem estagnação e balanço de fixação para evitar o tempo de manuseio das unidades de impulso.
• Gerador e dispositivo de controle de cabo também pode ser selecionado

VI. Principais componentes:

• Reatores de ensaio HV
• Fonte de alimentação de frequência variável
• Transformador de excitação
• Divisor de tensão
• Container de operação e controlo mais pequeno
• Um recipiente padrão para a zona de ensaio HV
• Acessórios de teste e assim por diante.
