Lugar de origem: | Ningbo, China |
Marca: | Ningbo Suntech Power |
Certificação: | ISO9001 |
Número do modelo: | Série CHX(LYY |
Quantidade de ordem mínima: | Uma unidade |
---|---|
Preço: | Negotiable |
Detalhes da embalagem: | Exportação Casca de madeira padrão sem fumigação |
Tempo de entrega: | 45 a 60 dias úteis |
Termos de pagamento: | L/C, T/T |
Habilidade da fonte: | 2 conjuntos / 2 meses |
Princípio de ensaio: | Circuito de ressonância de indutividade variável | Utilização: | Teste de resistência à tensão AC no local para HV GIS ou CVT |
---|---|---|---|
Característica de conceção: | Instalação rápida e reciclagem rápida, PD gratuito | Componente: | Reator de teste, console de controlo, regulador de tensão, divisor de tensão padrão. |
Frequência do ensaio: | 50 Hz/60 Hz | Ciclo de trabalho: | 15 minutos |
Precisão do teste: | Não Menos de 1,5% | Forma de onda da saída: | Boa onda senoidal |
Especial para: | Teste no local para HV ou EHV GIS, CVT | Modo de utilização do reator: | Um corpo e um tipo hidráulico para estacionar e reciclar |
Norma de ensaio: | IEC60060-1:2010;IEC 62271-203:2011 para SIG | ||
Realçar: | Sistema de ensaio de ressonância AC de indutividade variável,Sistema de ensaio de ressonância hidráulica AC |

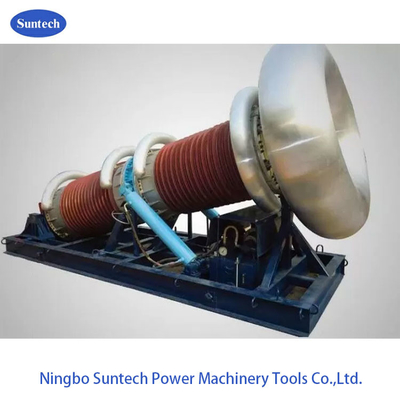

Conjunto de ensaio de resistência à tensão de indução variável, conjunto de ensaio HV de tipo hidráulico com ressonância, ensaio CVT
I. Aplicação:
Os dispositivos de ensaio de ressonância da série de elevação automática hidráulica CHX-LYY aplicam-se principalmente à resistência à tensão AC e à detecção de descarga parcial de aparelhos elétricos de alta tensão não superiores a 800 KV.Especialmente adequado para ensaio de calibração de campo para diferentes níveis de CVT e ensaio de resistência à tensão AC para diferentes níveis de HV.GIS e GIL.
Fanke successfully developed AC voltage withstand and PD detection device through combination of series resonance circuit theory and altering traditional test reactor structure from technical feature of materialogyA propriedade eletromagnética, máquinas automóveis e transmissão hidráulica tornam os testes de campo muito mais adequados e eficientes.
II. Área de aplicação
Utilizado para fonte de alimentação de alta tensão livre de PD de frequência de potência para ensaio de calibração de campo da diferença angular e erro da relação CVT.
Utilizado para teste de resistência à tensão AC e teste PD de HV.GIS, HV.GIL, HV.switch, inductor mútuo e buchas com tensão não superior a 800KV
III. Principais componentes:
IV. De pé firme e Reciclagem Figura
1.Construção de múltiplos toques para ambos os reatores capazes de satisfazer a saída de alta tensão de frequência de potência necessária pela calibração de campo para CVT abaixo de 50 Hz.
2.Apareamento com fonte de alimentação de frequência variável para completar o teste de resistência à tensão AC para equipamentos elétricos como GIS, disjuntor,
Indutor mútuo, isolador de 110KV a 500KV.
VI. Dados técnicos gerais:
Condensador nominal: 400 KVA 1000 KVA
Voltagem nominal: 400 KV 800 KV
Corrente nominal: 1A ∼ 2A
Potência de trabalho: alimentação monofásica 380V,50Hz/60Hz
Valor do fator de qualidade do sistema: Q ≥ 50
Ciclo de trabalho e aumento da temperatura: após 15 minutos de funcionamento nominal, o aumento da temperatura de enrolamento ≤ 65K
Ruído: ≤ 65 dB
Altitude: ≤ 3000 m
Temperatura do ambiente: -25°C ~ 45°C, Umidade relativa ≤ 90%, sem condensação
Tamanho: ver figura acima
VI.Acessórios
VII. Outro modelo típico
Modelo | Voltagem nominal | Corrente de saída nominal | Capacidade de produção nominal |
Aplicação (A partir de 45 Hz) |
CHX-(LYY) -400KVA/400KV | 200 KV*2 | 2A@200KV | 400 KVA | Para a classe SIG de 132 KV e inferior |
1A@400KV | Para a classe CVT de 132 KV e inferior | |||
CHX-(LYY) -800KVA/400KV | 200 KV*4 | 4A@200KV | 800 KVA | Para a classe SIG de 132 KV e inferior |
2A@400KV | Para a classe CVT de 132 KV e inferior | |||
CHX-(LYY) -800KVA/400KV,800KV | 400KV*2 | 2A@400KV | 800 KVA | Para GIS de classe 400 KV e inferior |
1A@800KV | Para a classe CVT de 400 KV e inferior | |||
CHX-(LYY) -1600KVA/400KV,800KV | 400 KV*4 | 4A@400KV | 1600 KVA | Para GIS de classe 400 KV e inferior |
2A@800KV | Para a classe CVT de 400 KV e inferior | |||
Exigências especiais podem ser feitas por encomenda |
