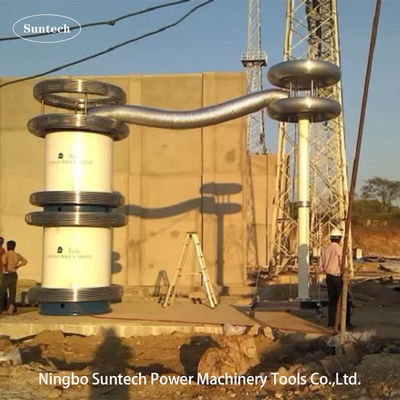

Dispositivo de ensaio de cabos HV XLPE longos / Equipamento de ensaio HV 3000KVA ou capacidade OEM

II. Figura do princípio do ensaio:


VF: Fonte de alimentação de frequência variável que é a parte de controlo e medição do circuito de ensaio.

T: Transformador de excitação que fornece a tensão de excitação para o reator de ensaio HV
L: Reator de ensaio que é a indutividade de ressonância no circuito LC e produz a tensão de ensaio

Cx: Equipamento testado

MOA1: Relâmpago é a parte de proteção do transformador de excitação
C1,C2: divisor de tensão ((C1 é o braço de alta tensão,C2 é o braço de baixa tensão) que é a parte de medição de tensão HV


III. Dados técnicos gerais:

1. Modo de ensaio do sistema: ressonância em série com frequência variável
2. Modelo de sistema: OEM
3. Fornecimento de energia de entrada: 380±10% ((trífase),50Hz/60Hz
4. Número de reatores de ensaio HV: OEM
5. Capacidade de saída nominal: OEM
6. Voltagem de saída nominal: 150 KV ou OEM
7. Tensão máxima de ensaio: não superior a 150KV, 300KV, 450KV
8. Corrente de saída nominal: 25A max ou OEM
9. Faixa de frequências reg. 20 Hz-300 Hz
10. Forma de onda da tensão de ressonância de saída: onda senoidal
11. THD da forma de onda de saída: ≤ 1%
12. Nível de isolamento: inferior a 1,1 vezes e mantendo 1min, normal
13. Ciclo de trabalho: 60 minutos em condições de funcionamento inferiores à corrente nominal;
14. Fator de qualidade do próprio conjunto de ensaio: Q≥60
15. Aumento de temperatura: Menos de 65 K em 60 minutos de corrente nominal de trabalho;
16. Nível de ruído: não superior a 65 dB
17. Estrutura do reactor: tipo imerso em óleo, tipo cilindro de tubo epóxi;

IV.Acessórios

• Anéis de coroa necessários
• Cabos paralelos do reator
• Cabos de saída HV (reactor para divisão)
• Anel de corona para reator de teste
• São disponibilizados um relatório final de ensaio, um certificado de qualidade, um manual de utilização e uma lista de embalagens.

V. Modelo típico de reatores de ensaio

1 Modelo opcional para o ensaio de tensão no local do cabo XLPE da classe 132KV

Nota: Classe de tensão do cabo submetido a ensaio ≤ 132 kV, 0,25 uF/km

2 Modelo opcional para ensaio de tensão no local do cabo XLPE da classe 230KV

Nota: Classe de tensão do cabo submetido a ensaio ≤ 230 kV, 0,25 uF/km

3 Modelo opcional para o ensaio de tensão no local do cabo XLPE de classe 330 KV

Nota: Classe de tensão do cabo submetido a ensaio ≤ 330 kV, 0,25 uF/km

4 Outro modelo opcional para cabos longos XLPE resistir ao ensaio de tensão no local

Nota: a tensão de ensaio do cabo XLPE é considerada como 1,7 U₀

5 Modelo opcional para cabos de classe HV ou EHV e SIGEnsaio hipotético de CA no local

VI. Tabela de padrões de ensaio no local da IEC 60840:2011 e da IEC 62067:2011 para cabos XLPE

VII. Tabela padrão de ensaio de isolamento no local da IEC 62271-203:2011 para HV GIS
