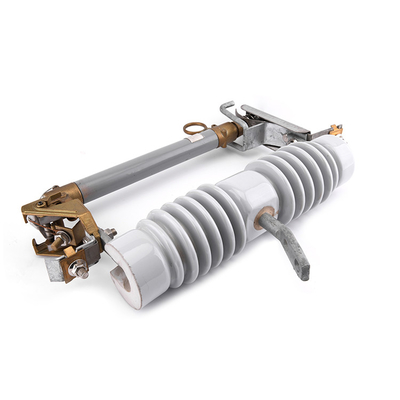

Entalhe de alta tensão do fusível da borracha de silicone para 200 ampères exterior

Canteiro de obras 200 fusível exterior do entalhe 15kv do fusível do ampère

O entalhe do fusível é composto principalmente de uma relação do fusível, um corpo do entalhe do fusível e um CORPO do ENTALHE do FUSÍVEL do fusível holder.THE, uma porcelana ou um corpo do isolador do polímero que isole a parcela condutora dos apoios a que o isolador é prendido.

O SUPORTE do FUSÍVEL, igualmente chamou o tubo de isolamento do fusível, ele contém os elementos substituíveis do fusível para dentro. quando o fusível contido derrete, desliga o circuito, e o suporte do fusível deixa cair e pendura de uma dobradiça em sua gama mais baixa. Este suporte de suspensão do fusível indica que o fusível derreteu e que o circuito tem a desconexão. O circuito pode igualmente ser desconexão manualmente pelos lineman que usam a vara quente. O suporte do fusível pode ser substituído por uma lâmina contínua, que permita que o conjunto do suporte do fusível fosse usado como um interruptor somente.

A RELAÇÃO do FUSÍVEL igualmente é os elementos do fusível. é a parcela substituível do entalhe do fusível que derreterá e o diconnect o circuito com seu próprio calor quando há sobrecarga atravessou ele. A relação do fusível é o elemento chave para controlar as características de fusível. O material, o tamanho e a forma da relação do fusível para determinar as propriedades do derretimento. os materiais da relação do fusível são divididos em duas categorias: ponto de baixa temperatura de fusão e ponto de derretimento alto. Os materiais de baixa temperatura de fusão do ponto tais como a ligação e a liga da ligação, seu ponto de derretimento são baixos e fáceis fundir, devido a sua resistividade alta, feita assim de um grande tamanho do seção transversal, mais vapor do metal produzido durante o derretimento, somente apropriado para a baixa capacidade de quebra do entalhe do fusível. Os materiais altos do ponto de derretimento tais como de cobre, de prata, seu ponto de derretimento são altos, não fáceis de fundir, mas devido a sua baixa resistividade, podem ser feitos do que o ponto de baixa temperatura de fusão do tamanho de seção transversal menor, menos vapor do metal produzido durante o derretimento, apropriado para a capacidade de quebra alta do entalhe do fusível. As formas da relação do fusível são filamentous ou unidas. Mudar a forma da seção variável pode significativamente mudar as características do derretimento do entalhe do fusível. Os entalhes do fusível têm várias curvas características derretidas e podem ser aplicados aos tipos diferentes de objetos da proteção.
