Lugar de origem: | China |
Marca: | Suntech Tower |
Certificação: | ISO, CE |
Número do modelo: | O aço galvanizou a torre Monopole |
Quantidade de ordem mínima: | 1 torre |
---|---|
Preço: | Negotiation |
Detalhes da embalagem: | Recipientes exportados |
Tempo de entrega: | 30-35 dias após o depósito |
Termos de pagamento: | L/C, T/T, Western Union |
Habilidade da fonte: | 100000 toneladas métricas/toneladas métricas pelo ano |
Nome do produto: | O aço galvanizou a torre Monopole | Lista material: | Aço Q345 Q245 Q420 |
---|---|---|---|
Altura: | 0-80m | Tratamento de superfície: | Mergulho quente galvanizado |
Velocidade do vento: | segundo ventania 80~160km/h 3 | Uso: | Torre de aço Monopole |
Realçar: | Torre Monopole de 80 medidores,Torre Monopole galvanizada,Torre Q345 Monopole material |

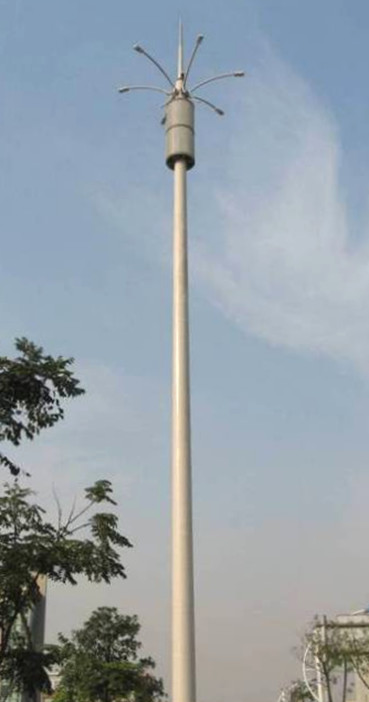

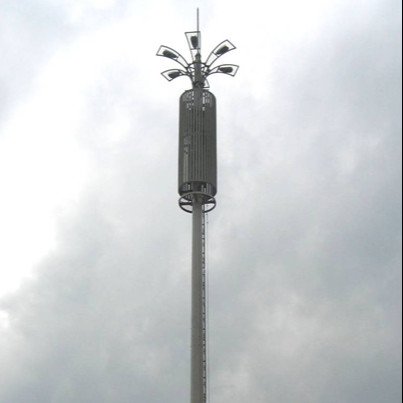

0-80 torre Monopole galvanizada de aço da telecomunicação do medidor
O grupo do poder de Suntech é uma da obtenção a maior, engenharia & as empresas contratando do grupo na empresa e na fábrica do ramo do grupo de China.Our já contrataram no campo da energia elétrica mais de 26 anos.
A torre de comunicação consiste no corpo da torre, na plataforma, na haste de relâmpago, na escada, no apoio de antena e em outros componentes de aço, e pelo tratamento anticorrosivo galvanizado quente, principalmente para a micro-ondas, a onda ultrashort, a transmissão do sinal da rede wireless e a transmissão.
Empacotado Galvanized prender com correias para o único telefone celular de aço galvanizado 30m de Polos da antena de uma comunicação do mastro transmite por rádio o saco Monopole de TowerContainer para os parafusos da conexão.
Descrição dos bens da torre da telecomunicação e parâmetros principais
Não. | Descrição | Especificação detalhada e parâmetros de projeto principais |
1 | Código do projeto | ANSI/TIA222G, padrão europeu e outro |
2 | Carga de projeto |
1. Área da carga da antena conforme especificado por clientes no mundo inteiro. 2. Velocidade do vento conforme pedido pelos clientes. 3. Ângulo da deflexão & de torção, categoria da exposição, categoria topográfica conforme especificado por clientes. |
4 | Classificação da estrutura | II |
5 | Galvanização a quente | ISO 1461 2009, ASTM A123 |
6 | Categoria de aço |
1. Aço estrutural da baixa liga de grande resistência: Q420B que é equivalente com ASTM Gr60 2. Aços estruturais da baixa liga de grande resistência: Q345B que é equivalente com ASTM Gr50 ou S355JR 3. Aço estrutural do carbono: Q235B que é equivalente com ASTM A36 ou S235JR |
7 | Parafusos e porcas | Parafusos principalmente do ISO 898 da categoria 6,8 e 8,8 |
8 | Fundação | 50KPa, 100KPa, capacidade de rolamento do solo 150KPa principalmente. |
9 | Tipo da torre |
1. Um auto de 3 pés apoiou torres angulares 2. Um auto de 3 pés apoiou torres tubulares 3. Um auto de 4 pés apoiou torres angulares 4. Um auto de 4 pés apoiou torres tubulares 5. Mastro de Guyed 6. Torre Monopole 7. Torre camuflada: Palmeira, pinheiro, coco e outro árvore 8. Torre do RDS: Rápido distribua o local/torre 9. Torres do telhado 10. Smart Polos |
10 | Garantia |
1. Estruturas da torre: 10 anos 2. Torres camufladas a. Cascas: 10 anos b. Ramos e folhas: 3 anos |
11 | Período de retorno | 50 anos |
12 | Acessórios |
1. Jogos da pintura (padrões de ICAO): Água - pintura anticorrosiva acrílica baseada que incluem a primeira demão, a laranja internacional/branco vermelho e do marfim 2. Luz da aviação: Luz 48V/220V dobro e única luz do luz & a solar 3. Sistema do relâmpago: Haste de relâmpago com cabo de cobre de 70mm2 G/Y abaixo do condutor ou da fita lisa de cobre de 25x3mm com braçadeiras, e barra de aço revestidas de cobre ou conforme especificado por clientes. 4. Enterrando o sistema: Enterrar Rod com cabo de aço folheado de cobre da costa e arrasta etc. ou conforme especificado por clientes. 5. ACDB conforme especificado por clientes 6. Cerco: Cerca da paliçada e cerca da rede de arame com fios e porta da lâmina. 7. Sistema da apreensão da queda: Sistema da apreensão da queda do certificado do GB e do CE. 8. Cabo de fibra ótica: conforme especificado pelo cliente 9. Gerador: conforme especificado pelo cliente 10. Gaiola do dossel e do gerador: conforme especificado por clientes |
Detalhe rápido:
1. aço da estrutura do código TIA/EIA-222-G/F do projeto
2. aço elástico GB/T 700 de GradeMild SteelHigh: Q235B, Q235C, Q235DGB/T1591: Q345B, Q345C, Q3455D,
ASTM A36, ASTM A572, Gr50EN10025: S235JR, S235J0, S235J2EN10025: S355JR, S355J0, S355J2
3. o vento do projeto acelera a 250 km/h
4. deflexão permissível 0,5 uma velocidade operacional de ~1,0 graus
5. força da tensão (Mpa) 360~510470~630
6. força de rendimento (t≤16mm) (Mpa) 355235
7. alongamento (%) 2024
8. resistência ao impacto quilovolt (J) 27 (20°C) ---Q235B (S235JR) 27 (20°C)--- Q345B (S355JR) 27 (0°C)--- Q235C (S235J0) 27 (0°C)--- Q345C (S355J0) 27 (- 20°C)--- Q235D (S235J2) 27 (- 20°C)--- Q345D (S355J2)
9. os parafusos & as porcas classificam 4,8, 6,8, 8,8
10. propriedades formechanical dos padrões
10,1 ISO 898-1 dos parafusos
10,2 ISO 898-2 das porcas
10,3 ISO 6507-1 das arruelas
11. padrões para dimensões
11,1 parafusos DIN7990, DIN931, DIN933;
11,2 porcas ISO4032, ISO4034;
11,3 arruelas DIN7989, DIN127B, ISO7091
12. O CO2 de solda do método protegeu a soldadura de arco & a soldadura de arco submersa (a SERRA)
