Linha de transmissão aço galvanizado Q355/Q255 Guy Wire Tower

Linha de transmissão aço galvanizado Q355/Q255 Guy Wire Tower

  • Linha de transmissão aço galvanizado Q355/Q255 Guy Wire Tower
  • Linha de transmissão aço galvanizado Q355/Q255 Guy Wire Tower
Linha de transmissão aço galvanizado Q355/Q255 Guy Wire Tower
Detalhes do produto:
Lugar de origem: China
Marca: Suntech
Certificação: ISO
Número do modelo: Torre tubular de aço
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1 torre
Preço: Get the newest prices
Detalhes da embalagem: Recipientes exportados
Tempo de entrega: 35 dias após o depósito
Termos de pagamento: L/C, T/T, Western Union
Habilidade da fonte: 80000 toneladas métricas/toneladas métricas pelo ano
Contato
Descrição de produto detalhada
Nome do produto: Torre de aço da telecomunicação Artigo: Torre de Guyed do fio
Material: Q355/Q255 de aço Superfície: Mergulho quente galvanizado ou pintura
Uso: Torre da transmissão por micro-ondas Aplicação: Mastro da telecomunicação
Realçar:

Q255 Guy Wire Tower

,

Q355 Guy Wire Tower

,

Torre de aço galvanizada de Guyed

A linha de transmissão mastro galvanizou o aço para entrelaçar Guy Wire Guyed Tower tubular

A estrutura de aço da torre do tubo tem vantagens técnicas e econômicas relativas, e é apropriada para as torres da transmissão que carregam grandes cargas.



Aplicações:

Em China, os perfis da tubulação de aço foram usados igualmente em torres do dobro-circuito 500kV e em torres da quatro-passagem na mesma torre, mostrando seus bom desempenho e benefícios. A estrutura da torre da tubulação de aço foi aperfeiçoada nas linhas com os níveis de tensão diferentes devido a suas rigidez de seção transversal proeminente, boas características de seção transversal da força, força simples, e aparência bonita. Especialmente em estruturas do grande-período e em estruturas urbanas da torre da rede elétrica.



Especificações:

Linha de transmissão descrição de aço dos bens da estrutura da torre & da subestação e parâmetros principais

Não. Descrição Especificação detalhada e parâmetros de projeto principais
1 Código do projeto

1. Padrão nacional chinês:

a. Regulamento técnico de DL/T 5154-2002 do projeto para a torre e das estruturas de Polo da linha de transmissão aérea

b. Regulamento técnico de DL/T 5219-2005 para projetar a fundação da linha de transmissão aérea

2. Padrão americano:

a. Projeto de ASCE 10-97-2000 de estruturas de aço entrelaçadas da transmissão

b. Exigência do código técnico da edificação da ACI 318-02 para o concreto da estrutura

2 Software do projeto SATISFAÇA e MS Tower, SAP2000, AutoCAD, STW, TWsolid, SLCAD etc.
3 Carga de projeto Conforme a exigência e a especificação por clientes no mundo inteiro.
4 Teste de carga/teste destrutivo Nós podemos arranjá-lo pela autoridade governamental se é necessário e o custo de tal tipo do teste é separadamente da fixação do preço da torre.
5 Tensão 33KV, 66/69KV, 110KV, 220KV/230KV, 330KV, 380/400KV, 500KV, 750KV, 800KV, linha de transmissão 1000KV
6 Galvanização a quente ISO 1461-2009, ASTM A123
7 Categoria de aço

1. Aço estrutural da baixa liga de grande resistência: Q420B que é equivalente com ASTM Gr60

2. Aços estruturais da baixa liga de grande resistência: Q355B que é equivalente com ASTM Gr50 ou S355JR

3. Aço estrutural do carbono: Q235B que é equivalente com ASTM A36 ou S235JR

8 Parafusos e porcas Parafusos principalmente do ISO 898 da categoria 6,8 e 8,8 para ambo o padrão do chinês, do ISO e do RUÍDO
9 Tipo da torre Torres angulares, torres tubulares, mastro de Guyed, torre Monopole
10 Tipo da torre Torre da suspensão, torre da tensão, torre inoperante, estrutura da subestação
11 Garantia Estruturas da torre: 30 anos
12 Período de retorno 50 anos
13 Transporte Nós somos muito próximos ao porto o mais grande no mundo que é nossa vantagem para o transporte do mar.
14 Controle da qualidade

Siga o sistema do ISO 9001 e restritamente a inspeção do QC para a matéria prima, o teste do conjunto do protótipo, o teste da galvanização e a inspeção da pre-expedição para a quantidade e a qualidade

Nós tratamos a qualidade primeiramente e a relação 100% da inspeção.

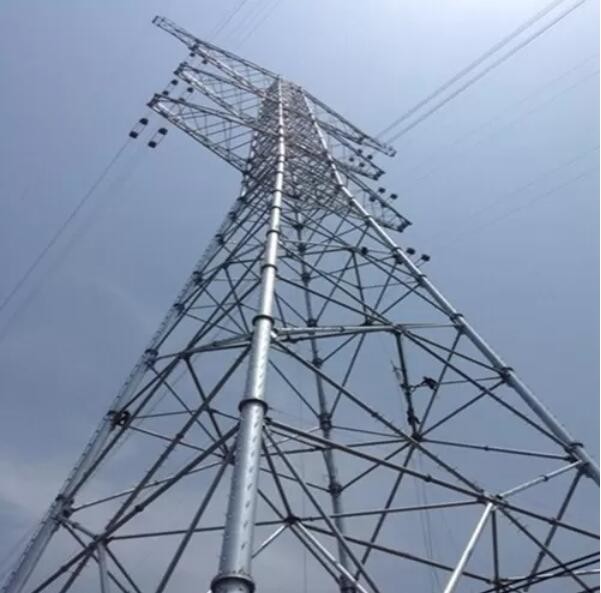

Linha de transmissão aço galvanizado Q355/Q255 Guy Wire Tower 0



A torre de aço do tubo é um produto superior tradicional de nossa fábrica. Especialmente o sistema de processamento desenvolvido auto da flange da multi-estação melhorou significativamente a precisão da tolerância geométrica para cada parte do trabalho. Os agradecimentos a tal processo, a torre de aço do tubo cruzamento 190m alto de Huangpu do grande foram avaliados como um projeto nacional da qualidade. Nossa fábrica é fornecida com o equipamento avançado tal como máquinas de dobra de 2400 toneladas, linha máquinas de corte, costura máquinas de corte das máquinas de solda, e do plasma do CNC. Com estes equipamento, é capaz produzir os tubos do igual-diâmetro e os tubos cônicos no polígono e na forma redonda. A máquina de soldadura do ponto do CNC pode realizar que o único molde da soldadura de ponto para o tubo de aço e a linha de solda pode conseguir o molde do dobro-tamanho através da única soldadura. Nossa fábrica foi afirmada altamente para suas capacidade de produção e qualidade de produto.

Os membros tubulares de aço da torre suportam a baixa pressão de vento, a grande rigidez de dobra de seção transversal, a estrutura simples, e a transmissão clara da força, que pode dar o jogo completo ao desempenho de carregamento do material. De um lado, pode reduzir o peso da torre e reduzir a força da fundação; por outro lado, pode ajudar a aumentar extremos. Capacidade para resistir catástrofes naturais sob circunstâncias. Quando as exigências do cálculo da força e da estabilidade são cumpridas, o uso de uma torre da tubulação de aço com um coeficiente de forma relativamente pequeno do corpo da pressão de vento pode significativamente reduzir a carga de vento no corpo da torre.



Tensão: Equipamento de transmissão de energia/linha de transmissão elétrica torre tubular de aço da torre do ferro de ângulo

Categoria da tensão: 35KV/66KV/110KV/220KV/330KV/500KV/750KV/800KV/1000KV

Processo de produção

Está aqui o processo da fabricação para nossa torre da transmissão; contudo, ambos os partidos devem discutir todos os desenhos e confirmar todos os desenhos da loja, especificação técnica, e que padrão a se conformar. Antes da produção em massa, nós devemos recebemos todos os desenhos aprovados assinados da loja e documentos técnicos de nosso cliente.



Nossa fabricação estará do acordo restrito com os desenhos de detalhe preparados pelo contratante e aprovados pelo coordenador. A fabricação começará após a aprovação do conjunto e dos testes da loja.

Mergulho quente

galvanização

Padrão Thickness/mm de aço

Revestimento médio

thickness/μm

Metálico

Elemento

Índice

Eixos de Polo, cruz

arms&bolted sobre

acessórios

ASTM A123 >6 85 Manganês 0.25%-0.40%
<3-6>70
1.5-3 55 Cu <0>
<1>55
Parafusos, nuts&washers GB/T 5267.3-2008 ___ ≥ 54 P <0>
(ISO 10684-2004)
Parafusos de fundação

ASTM A153/

A153M-09

___ ≥ 54 S <0>

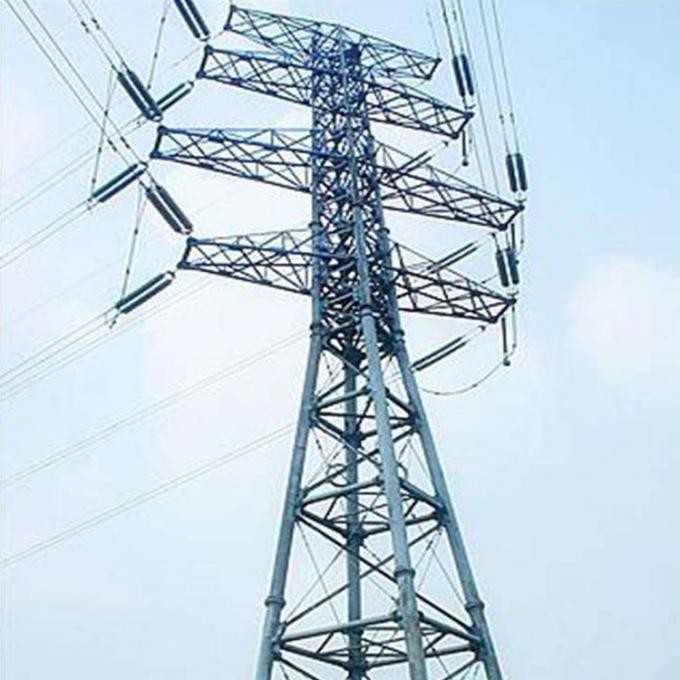

Linha de transmissão aço galvanizado Q355/Q255 Guy Wire Tower 1
