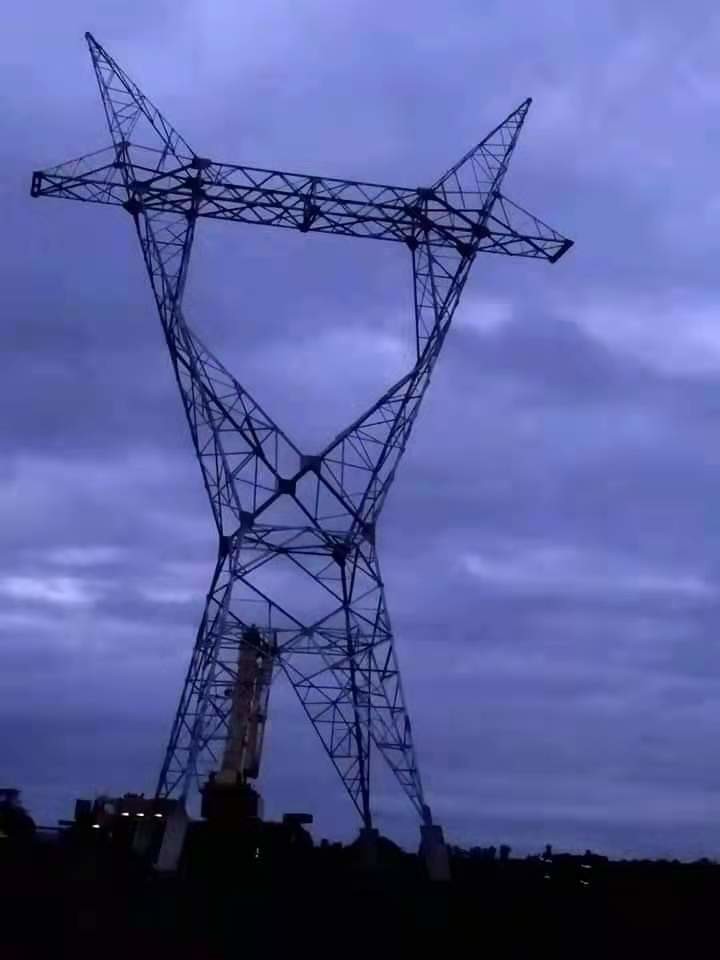

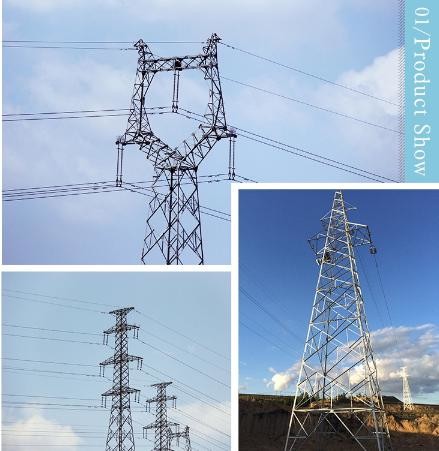

ASTM123 230KV 400KV entrelaçam as torres de aço para a linha de transmissão aérea

ASTM123 230KV 400KV entrelaçam as torres de aço para a linha de transmissão aérea

  • ASTM123 230KV 400KV entrelaçam as torres de aço para a linha de transmissão aérea
  • ASTM123 230KV 400KV entrelaçam as torres de aço para a linha de transmissão aérea
ASTM123 230KV 400KV entrelaçam as torres de aço para a linha de transmissão aérea
Detalhes do produto:
Lugar de origem: China
Marca: Suntech
Certificação: ISO
Número do modelo: Torre de aço
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1 torre
Preço: Get the latest prices
Detalhes da embalagem: Recipientes exportados
Tempo de entrega: 35 dias após o depósito
Termos de pagamento: L/C, T/T
Habilidade da fonte: 100000 toneladas métricas/toneladas métricas pelo ano
Contato
Descrição de produto detalhada
Nome: Torre da estrutura Material Type: Steel Q355/Q255
Usage: Steel Transmission Tower Aplicação: Linha de transmissão torre
Categoria da tensão: 10KV a 800KV Wind Speed: 120KM/H
Realçar:

230kv entrelaçam as torres de aço

,

ASTM123 entrelaçam as torres de aço

,

linha de transmissão 400kv torre

Torres de aço da estrutura de ASTM123 230kv em cima linha de transmissão torre de 400 quilovolts



Detalhe rápido:

A corrente elétrica 230kv eleva-se em cima linha de transmissão polo elétrico de aço de 400 quilovolts 30m da torre

DESCRIÇÃO DO PRODUTO

Nome de produto
A corrente elétrica 230kv eleva-se em cima linha de transmissão polo elétrico de aço de 400 quilovolts 30m da torre
Material
Aço rolado
Cor
Conforme o pedido do cliente
Padrão
ISO9001: 2008
Material
Q235B/Q345B/Q420 de aço
Padrão de solda
AWSD1.1
Padrão da galvanização
ASTM123
Uso
Transmissão de energia e distribuição

Especificações:
As características do produto:

Como a linha de transmissão tradicional equipamento, a torre de aço do ângulo tem o campo amplamente utilizado, as características do código do projeto, o ofício é maduro, em distâncias diferentes, nível de tensão diferente está mostrando as vantagens e a aplicabilidade geral

O projeto da linha de transmissão de energia torre depende sobre, tipo de condutor e de Terra-fio, zona do vento, ângulo de desvio e especificação de material. Estas torres são galvanizadas para proteger o aço da corrosão. A espessura de revestimento da galvanização depende das condições meteorológicas no lugar da torre.



Categorias de aço
Aço do ângulo: Q345B de aço chinês, que mesmos a ASTM A572 GR50
Outras Web, apoiando e para não forçar a placa e o aço do ângulo: Chinês Q2230B, que mesmos a ASTM A36
Placas: Q345B de aço chinês, que mesmos a ASTM A572 GR50
Parafusos: Categoria chinesa 6,8 e 8,8, que similar a ASTM A394
A) a dimensão e a tolerância para o ângulo são de acordo com GB/T1591-1994

B) Galvanização do mergulho quente de acordo com GB/T 13912-2002, que similar a ASTM A 123
C) a soldadura será desempenho de acordo com o padrão de AWS D1.1 ou de CWB



Tensão: Equipamento de transmissão de energia/linha de transmissão elétrica categoria da torre do ferro de ângulo: 35KV/66KV/110KV/220KV/330KV/500KV/750KV/800KV/1000KV



Está aqui o processo da fabricação para nossa torre da transmissão; contudo, ambos os partidos devem discutir todos os desenhos e confirmar todos os desenhos da loja, especificação técnica, e que padrão a se conformar. Antes da produção em massa, nós devemos recebemos todos os desenhos aprovados assinados da loja e documentos técnicos de nosso cliente.

Nossa fabricação estará do acordo restrito com os desenhos de detalhe preparados pelo contratante e aprovados pelo coordenador. A fabricação começará após a aprovação do conjunto e dos testes da loja.

Corte : O corte e o corte serão executados com cuidado e todas as parcelas do trabalho que será exposto para ver depois que a conclusão será terminada ordenadamente. As tochas de corte manualmente guiadas não serão usadas.
B: Todo o material sobre 13 (ou 12) milímetros densamente será corte frio visto ou da máquina da chama.
C: Colher ou cortar serão permitidos uma espessura material de 13 milímetros ou menos.
O corte de chama do aço alto do rendimento será precedido por um leve pré-aquece a operação passando a chama de corte sobre a peça a ser cortada.
Todas as bordas do chama-corte serão moídas limpas.
Dobra Nossa empresa owaned o machince de dobra. Frether mais, nós podemos fabricar as torres com dobra quente ou dobra fria de acordo com as exigências do cliente.
Soldadura Nenhuma soldadura será feita a menos que a aprovação prévia for obtida do coordenador.
A soldadura não será permitida em pontos de acessório da torre para o condutor, o fio do protetor, os isoladores ou os conjuntos ou os suportes associados
Secundário-perfuração Todos os furos no aço estrutural menos de 10 milímetros de espessura podem ser perfurados a sem redução salvo disposição em contrário nos desenhos aprovados. Furos mostrados nos desenhos como furos furados e todos os furos em 10 milímetros de aço estruturais ou em mais em membros da espessura e de tensão dos cruz-braços serão furados ou secundário-perfurados e alargados.

Todos os furos serão corte limpo e sem bordas rasgadas ou ásperas. Todas as rebarbas resultando do alargamento ou do furo serão removidas. Todos os furos serão cilíndricos e perpendiculares ao membro.

Se necessário para evitar a distorção dos furos, os furos perto dos pontos das curvaturas serão feitos após a dobra.
Perfuração Para perfurar a sem redução, o diâmetro do perfurador será 1,0 milímetros maior do que o diâmetro nominal do parafuso, e o diâmetro do dado não será mais de 1.5mm maior do que o diâmetro do perfurador. Para secundário-perfurar, o diâmetro do perfurador será 4 milímetros menor do que o diâmetro nominal do parafuso, e o diâmetro do dado será não mais de 2 milímetros maior do que o diâmetro do perfurador. Secundário-perfurar para o trabalho alargado será tal isso após não ter alargado nenhuma superfície do perfurador aparecerá na periferia do furo
Tamanho do furo Onde os furos são alargados ou furados, o diâmetro do furo terminado será não maior do que o diâmetro nominal do parafuso mais 1,0 milímetros.
Galvanização Todo o material será a quente galvanizado após a fabricação de acordo com a revisão a mais atrasada da especificação A 123 de GB/T 13912-2002 ou de ASTM.
O material que foi rejeitado devido aos pontos desencapados ou outros defeitos de revestimento serão descascados e re-galvanizados, ou as áreas sem revestimento serão revestidos novamente por um método aprovado.
Todas as placas e formas que foram entortadas pelo processo da galvanização serão endireitadas re-sendo rolado ou ser pressionada. O material não será martelado nem não será endireitado de outra maneira de um modo que ferirá o revestimento protetor.
A aprovação estará fixada do coordenador se galvanizar é feita fora da planta do contratante.
Toda a fundição de aço galvanizada será protegida contra a mancha branca do armazenamento usando um tratamento aprovado da solução imediatamente depois da galvanização.
Embalagem Nosso produto será embalado em diversos pacotes cujo o peso é TA 2~3 ou de acordo com sua exigência.



Mergulho quente

galvanização

Padrão Thickness/mm de aço

Revestimento médio

thickness/μm

Metálico

Elemento

Índice

Eixos de Polo, cruz

arms&bolted sobre

acessórios

ASTM A123/

AS A123M-15

NZS 4680

>6 85 Manganês 0.25%-0.40%
<3-6>70
1.5-3 55 Cu <0>
<1>55
Parafusos, nuts&washers GB/T 5267.3-2008 ___ ≥ 54 P <0>
(ISO 10684-2004)
Parafusos de fundação

ASTM A153/

A153M-09

___ ≥ 54 S <0>
